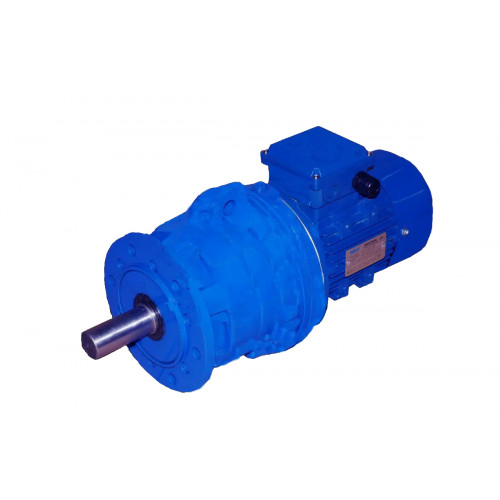

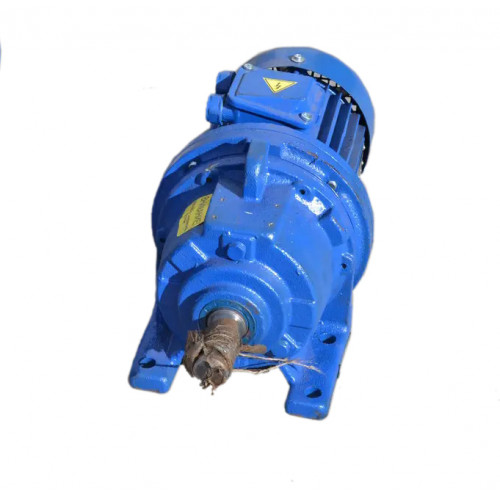

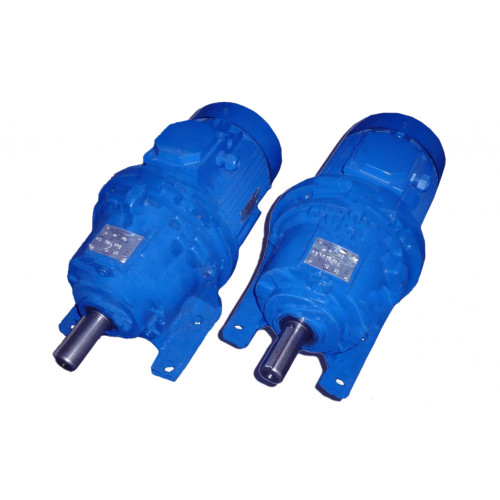

Мотор редуктор 3МП-31,5 (2 ступені 56 об/хв АІР71В4)
Мотор редуктор 3МП-31,5 (2 ступені 56 об/хв АІР71В4) - загальнопромисловий перетворювач, що використовується для комплектації бетономішалок, систем зрошення, котелень, насосних станцій, напувалок для птахів, подрібнювачів сумішей, дозаторів, елеваторів.
Для обладнання такого зразка властиві високий момент, що крутить, на вихідному валу і значні кінематичні можливості. 3МП здатний працювати в режимі постійного та змінного навантаження протягом 24 годин.
Для коректної роботи перетворювача слід дотримуватися основних вимог - середовище має бути неагресивним та відповідати всім нормам вибухобезпеки. Клімат, в якому експлуатується обладнання, - помірний або тропічний.
Рекомендації до використання мотор-редуктора 3МП 31,5
|
Характеристика |
Значення |
|
Тип навантаження |
Постійний, змінний |
|
Напрямок обертання тихохідного валу |
Односпрямований або реверсивний |
|
Режим роботи |
Навантаження тривале або з періодичними зупинками |
|
Кліматичне виконання |
У, Т, категорія розміщення 2,3 |
|
Температурний діапазон |
Від -45 до +45С |
|
Середовище |
Неагресивне, вибухобезпечне, з вмістом непровідного пилу до 10мг/м3 |
Купити мотор редуктор 3МП-31,5 2 ступені 56 об/хв за ціною, нижчою від ринку на 3-10% можна на сайті компанії «Промпривод». Все обладнання, що представлене в каталозі, відповідає встановленим нормам якості. Перед відправкою воно проходить обов'язкову перевірку у відділі технічного контролю. Відвантаження виконується у суворо обумовлені терміни по всій Україні.
Основні технічні характеристики мотор-редуктор 3МП 31,5 (56 об/хв, АІР71В4)
|
Частота обертання вихідного валу об/хв |
Кількість ступенів |
ККД мотор-редуктора не менше % |
Маса редуктора кг |
Допустиме радіально-консольне навантаження на вихідному валу, Н |
Комплектуючий електродвигун |
|
|
Марка |
Потужність кВт |
|||||
|
56 |
2 |
73% |
30 |
3500 |
АІР71В4 |
0,75 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (56 об/хв, АІР71В4)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-31,5 |
56 |
510 |
200 |
225 |
86 |
130 |
155 |
190 |
100 |
15 |
- |
15 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (56 об/хв, АІР71В4)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
|
Не більше |
|||||||||||
|
3МП-31,5 |
56 |
510 |
200 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |
Приєднувальні розміри циліндричних валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
28k6 |
60 |
8 |
31 |
Приєднувальні розміри конічних валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
|
3МП-31,5 |
28 |
М16х1,5 |
60 |
42 |
5 |
14,95 |
Приєднувальні розміри порожнистих валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
25Н7 |
55 |
8 |
28,1 |
