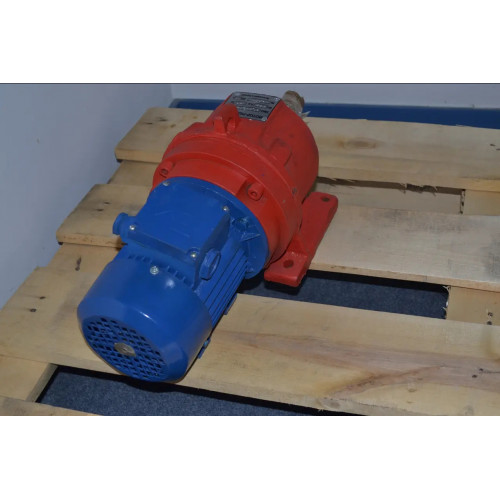

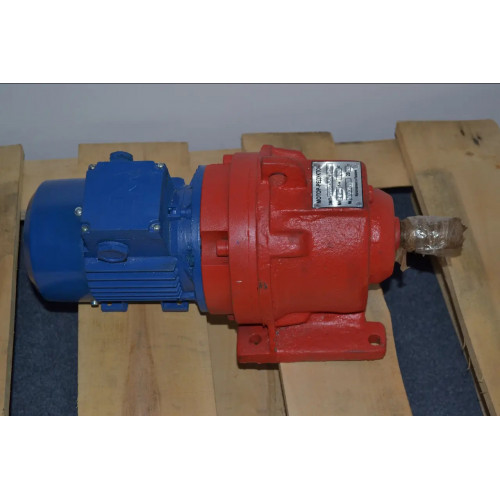

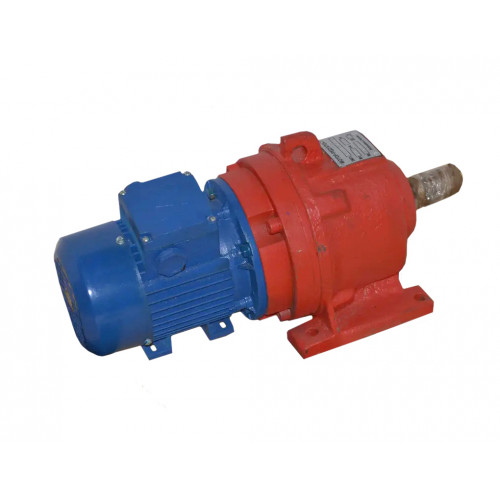

Мотор редуктор 3МП-31,5 (2 ступені 71 об/хв АІР71В2)
Мотор редуктор 3МП-31,5 (2 ступені 71 об/хв АІР71В2) задіюється для комплектації бетономішалок, зрошувальних систем, котелень, пресів, напувалок для птахів, насосних станцій, дозаторів, подрібнювачів сумішей та інших механізмів.
Промисловий перетворювач такого зразка вдало поєднує два типи обладнання - редуктор зубчастого типу з планетарною передачею і асинхронний електродвигун серії АІР71В2.
Відрізняється 3МП гарною стійкістю до ударних навантажень – здатний працювати до 24 годин без перерви. Також йому властиві великі передавальні числа, що може рівномірно розподіляти радіальні сили по корпусу.
Рекомендації до використання мотор-редуктора 3МП 31,5
|
Характеристика |
Значення |
|
Тип навантаження |
Постійний, змінний |
|
Напрямок обертання тихохідного валу |
Односпрямований або реверсивний |
|
Режим роботи |
Навантаження тривале або з періодичними зупинками |
|
Кліматичне виконання |
У, Т, категорія розміщення 2,3 |
|
Температурний діапазон |
Від -45 до +45С |
|
Середовище |
Неагресивне, вибухобезпечне, з вмістом непровідної пилу до 10мг/м3 |
Купити мотор редуктор 3МП-31,5 2 ступені 71 об/хв за доступною ціною можна на сайті компанії «Промпривод». Устаткування, представлене в каталозі, відповідає встановленим стандартам якості та на нього надається гарантія 12 місяців. Відвантаження продукції виконується у суворо обумовлений період на всій території України.
Основні технічні характеристики мотор-редуктора 3МП 31,5 (71 об/хв, АІР71В2)
|
Частота обертання вихідного валу об/хв |
Кількість ступенів |
ККД мотор-редуктора не менше % |
Маса редуктора кг |
Допустиме радіально-консольне навантаження на вихідному валу, Н |
Комплектуючий електродвигун |
|
|
Марка |
Потужність кВт |
|||||
|
71 |
2 |
73% |
30 |
3500 |
АІР80А4 |
1,1 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (71 об/хв, АІР71В2)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-31,5 |
71 |
510 |
200 |
225 |
86 |
130 |
155 |
190 |
100 |
15 |
- |
15 |
Конструкція та габаритні розміри мотор-редуктора 3МП 31,5 (71 об/хв, АІР71В2)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 31,5 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу об/хв |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
|
Не більше |
|||||||||||
|
3МП-31,5 |
71 |
510 |
200 |
5 |
12 |
68 |
180 |
130 |
155 |
12 |
6 |
Приєднувальні розміри циліндричних валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
28k6 |
60 |
8 |
31 |
Приєднувальні розміри конічних валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
|
3МП-31,5 |
28 |
М16х1,5 |
60 |
42 |
5 |
14,95 |
Приєднувальні розміри порожнистих валів мотор-редуктора 3МП
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-31,5 |
25Н7 |
55 |
8 |
28,1 |
