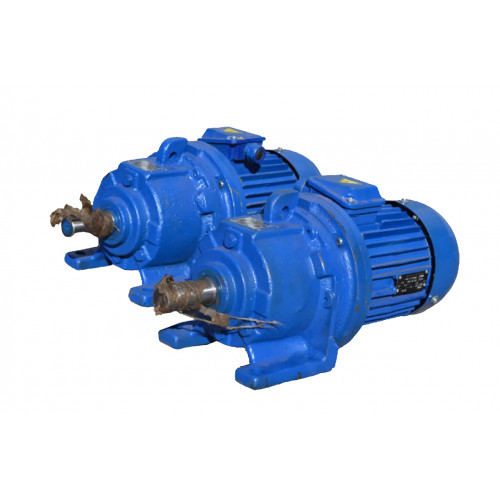

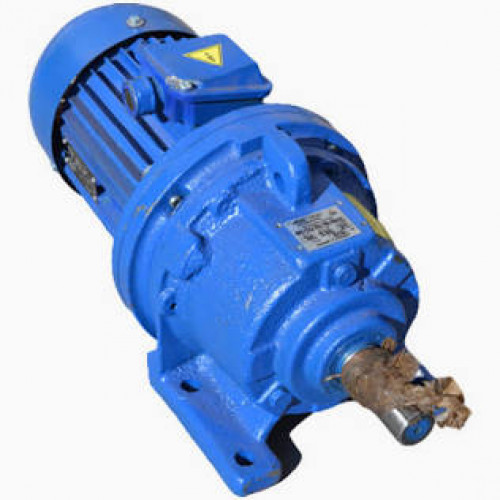

Мотор-редуктор 3МП-40 (112 об/хв, 5,5 кВт)
Потужний привід, здатний забезпечити високий крутний момент при невеликій швидкості обертання двигуна – це мотор-редуктор 3МП-40 (112 об/хв, 5,5 кВт). Перетворювач цього типу використовується в багатьох промислових механізмах. Їм оснащуються приводи бетономішалок, верстатів, транспортерів, конвеєрів, зрошувальних систем тощо, але для вантажопідіймального обладнання пристрій не підходить.
Дотримуючись правил експлуатації, викладених у паспорті пристрою та регламентованих ГОСТ 25484-93, можна продовжити термін експлуатації мотор-редуктора. Передавальний механізм підходить для роботи на висоті до 1000 метрів над рівнем моря. Робоче середовище не повинно бути агресивним або вибухонебезпечним, допустима концентрація непровідного пилу – до 10 мг/м3, рівень вологості – до 80%.
Планетарний мотор-редуктор 3МП-40 (112 об/хв, 5,5 кВт) можна використовувати з постійним або змінним навантаженням, яке не перевищує максимальний момент, що крутить. Вали можуть обертатися обидві сторони, передбачений реверс. Тривалість безперервної роботи – до 24 годин, але необхідно контролювати рівень нагрівання пристрою.
Умови використання мотор-редукторів 3МП-40
|
Характеристика |
Значення |
|
Тип навантаження |
Змінний, постійний |
|
Режим роботи |
Тривалий, з періодичними зупинками |
|
Напрямок обертання тихохідного валу |
Односпрямований, реверсивний |
|
Температурний діапазон |
Від -45 до +45 градусів |
|
Кліматичне виконання |
У, Т, категорія розміщення 2, 3 |
|
Зовнішнє середовище |
Невибухонебезпечне, неагресивне, зміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП-40 (112 об/хв, 5,5 кВт):
|
Характеристика |
Значення |
|
Номінальна частота обертання вихідного валу, об/хв |
112 |
|
Комплектуючий електродвигун, марка |
АІР132Ѕ6 |
|
Потужність електродвигуна, кВт |
5,5 |
|
Допустиме радіально-консольне навантаження на вихідному валу, Н |
2400 |
|
ККД редукторної частини, % |
98 |
|
Маса редукторної частини, кг |
117 |
Бажаєте придбати якісне обладнання та заощадити гроші? Вигідна пропозиція від компанії «Промпривод» – купити мотор-редуктор 3МП-40 (112 об/хв, 5,5 кВт) за ціною на 3-10% нижчою за ринкову. На оптові замовлення передбачено знижки. Виробник надає обладнання гарантію – вона діє протягом 12 місяців.
Габаритні та приєднувальні розміри мотор-редукторів 3МП-40 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-40 |
112...280 |
725 |
350 |
305 |
110 |
170 |
180 |
220 |
112 |
22 |
63 |
20 |
Габаритні та приєднувальні розміри мотор-редукторів 3МП-40 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не більше |
|||||||||||
|
3МП-40 |
112...280 |
725 |
350 |
6 |
16 |
90 |
200 |
130 |
165 |
15 |
6 |

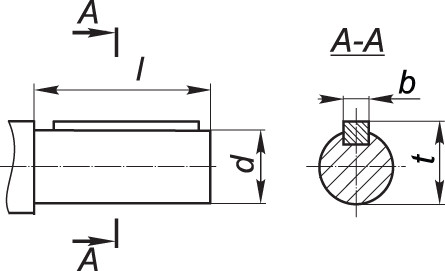

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-40 |
35k6 |
80 |
10 |
38 |

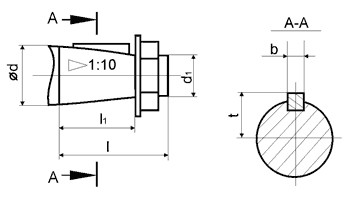

Приєднувальні розміри конічних валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-40 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |

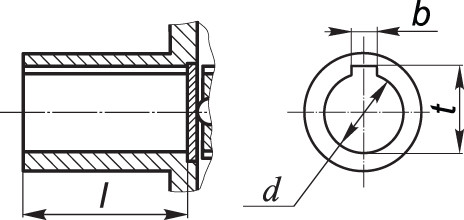

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-40 |
30Н7 |
70 |
8 |
33,1 |
