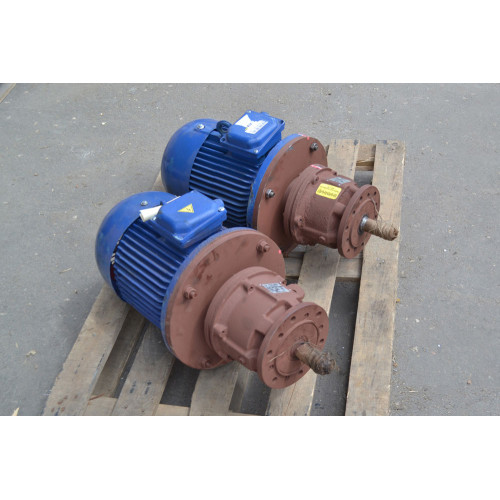

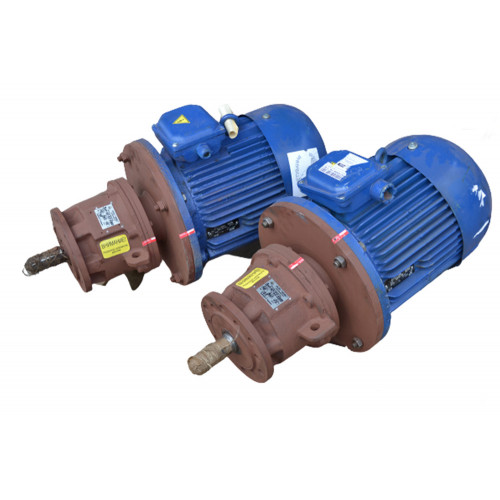

Мотор-редуктор 3МП-40 (16 об/хв, 0,37 кВт)
Одним із кращих представників перетворювачів планетарного типу є мотор-редуктор 3МП-40 (16 об/хв, 0,37 кВт). Його встановлюють у приводи промислових машин збільшення крутного моменту, зниження навантаження двигун і підвищення ефективності роботи механізму. Для вантажопідіймального обладнання цей тип пристроїв не підходить, а при комплектації приводів верстатів, транспортерних та конвеєрних стрічок, бурових установок, елеваторів тощо. показує чудові результати.
Основними критеріями для вибору планетарного мотор-редуктора 3МП-40 є його технічні характеристики:
- відстань між осями сателітів – 40 мм;
- частота обертання вихідного валу – 16 об/хв;
- марка та потужність двигуна – АІР63А2, 0,37 кВт;
- кількість ступенів планетарної передачі - 3.
Редуктор знижуючий планетарний 3МП40 (16 об/хв, 0,37 кВт) рекомендується встановлювати на висоті до 1000 м над рівнем моря, експлуатувати в невибухонебезпечному та неагресивному середовищі. Максимальний рівень вологості повітря – 80%, запиленості – до 10 мг/м³. Навантаження може бути постійним або змінним, одного напрямку або реверсивним. Період безперервної роботи – від 8 до 24 години.
Умови використання мотор-редукторів 3МП-40
|
Характеристика |
Значення |
|
Тип навантаження |
Змінний, постійний |
|
Режим роботи |
Тривалий, з періодичними зупинками |
|
Напрямок обертання тихохідного валу |
Односпрямований, реверсивний |
|
Температурний діапазон |
Від -45 до +45 градусів |
|
Кліматичне виконання |
У, Т, категорія розміщення 2, 3 |
|
Зовнішнє середовище |
Невибухонебезпечне, неагресивне, зміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП-40 (3 ступені, 16 об/хв, АІР63А2):
|
Характеристика |
Значення |
|
Номінальна частота обертання вихідного валу, об/хв |
16 |
|
Комплектуючий електродвигун, марка |
АІР63А2 |
|
Потужність електродвигуна, кВт |
0,37 |
|
Допустиме радіально-консольне навантаження на вихідному валу, Н |
4540 |
|
ККД редукторної частини, % |
96 |
|
Маса редукторної частини, кг |
37 |
Щоб правильно вибрати та купити мотор-редуктор 3МП40 (16 об/хв, 0,37 кВт), звертайтесь до менеджерів компанії «Промпривод». Вони опишуть технічні параметри пристрою та допоможуть оформити замовлення. Ціна обладнання від виробника на 3-10% нижча за ринкову, протягом 12 місяців діє гарантія. Доставка здійснюється у всі регіони України, у Харкові можливе самовивезення.
Габаритні та приєднувальні розміри мотор-редукторів 3МП-40 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-40 |
3,55 16... |
500 |
224 |
247 |
110 |
170 |
180 |
220 |
112 |
22 |
- |
20 |
Габаритні та приєднувальні розміри мотор-редукторів 3МП-40 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не більше |
|||||||||||
|
3МП-40 |
3,55 16... |
500 |
224 |
6 |
16 |
90 |
200 |
130 |
165 |
15 |
6 |

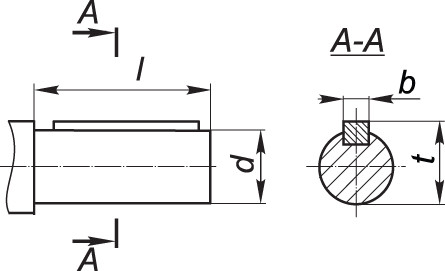

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-40 |
35k6 |
80 |
10 |
38 |

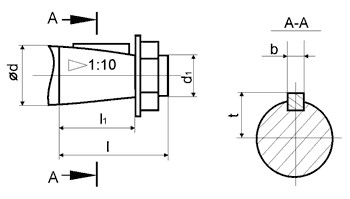

Приєднувальні розміри конічних валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-40 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |

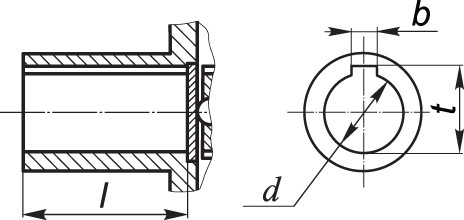

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-40 |
30Н7 |
70 |
8 |
33,1 |
