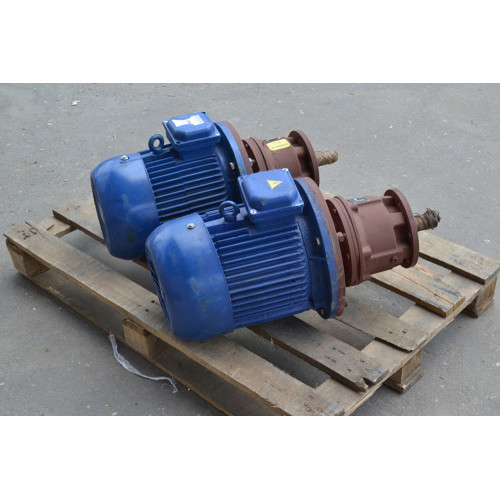

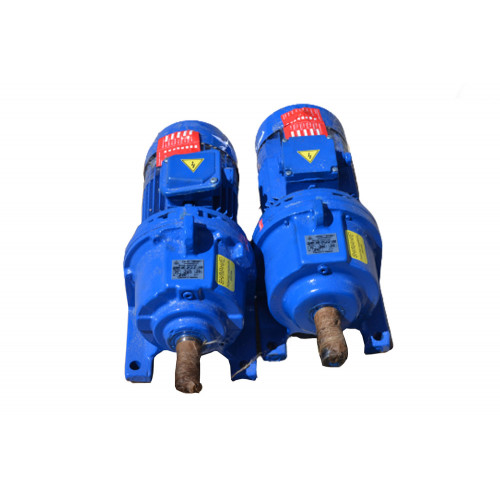

Мотор-редуктор 3МП-40 (22,4 об/хв, 1,1 кВт)
Двоступінчастий планетарний мотор-редуктор 3МП-40 (22,4 об/хв, 1,1 кВт) збільшує момент кручення, знижуючи навантаження на двигун механізму. У сфері промисловості та сільського господарства перетворювачі вітчизняного виробництва мають великий попит не тільки через доступну ціну, а й завдяки численним перевагам:
- ефективна робота – ККД 97%;
- великі передавальні числа;
- добрі кінематичні можливості;
- тривала безперервна робота (до 24 годин за умови контролю нагріву корпусу);
- рівномірний розподіл радіальних навантажень;
- невеликі габарити;
- можливість монтажу на лапи та фланець;
- просте обслуговування та недорогий ремонт;
- надійний та міцний корпус з литого чавуну.
Для експлуатації планетарного мотор-редуктора 3МП-40 (22,4 об/хв, 1,1 кВт) не потрібні особливі умови. Пристрій можна встановити у приміщенні або на вулиці, захистивши навісом. Нормальна робота можлива при температурі від -45 до +45 градусів та вологості повітря до 80%. Запиленість повітря має перевищувати 10 мг/м3.
Умови використання мотор-редукторів 3МП-40
|
Характеристика |
Значення |
|
Тип навантаження |
Змінний, постійний |
|
Режим роботи |
Тривалий, з періодичними зупинками |
|
Напрямок обертання тихохідного валу |
Односпрямований, реверсивний |
|
Температурний діапазон |
Від -45 до +45 градусів |
|
Кліматичне виконання |
У, Т, категорія розміщення 2, 3 |
|
Зовнішнє середовище |
Невибухонебезпечне, неагресивне, зміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики двигун-редуктора 3МП-40 (22,4 об/хв, 1,1 кВт):
|
Характеристика |
Значення |
|
Номінальна частота обертання вихідного валу, об/хв |
22,4 |
|
Номінальний момент, що крутить, на вихідному валу, Н.м. |
375 |
|
Комплектуючий електродвигун, марка |
АІР80В6 |
|
Потужність електродвигуна, кВт |
1,1 |
|
Допустиме радіально-консольне навантаження на вихідному валу, Н |
4200 |
|
ККД редукторної частини, % |
97 |
|
Маса редукторної частини, кг |
53 |
Співпрацюючи з компанією «Промпривод», ви маєте можливість заощадити на придбанні обладнання. Купити мотор-редуктор 3МП-40 (22,4 об/хв, 1,1 кВт) можна за ціною на 3-10% нижчою, ніж у середньому по ринку. Якщо ви робите оптове замовлення, отримуєте додаткову знижку. Правильно вибрати пристрій допоможуть наші менеджери, з якими можна проконсультуватися в чаті або по телефону. На обладнання надається гарантія, що діє протягом року.
Габаритні і приєднувальні розміри мотор-редукторів 3МП-40 (виконання - на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-40 |
18 90... |
625 |
250 |
247 |
110 |
170 |
180 |
220 |
112 |
22 |
- |
20 |
Габаритні і приєднувальні розміри мотор-редукторів 3МП-40 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не більше |
|||||||||||
|
3МП-40 |
18 90... |
625 |
250 |
6 |
16 |
90 |
200 |
130 |
165 |
15 |
6 |
Приєднувальні розміри циліндричних валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-40 |
35k6 |
80 |
10 |
38 |
Приєднувальні розміри валів конічних мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-40 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
Приєднувальні розміри порожнистих валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-40 |
30Н7 |
70 |
8 |
33,1 |
