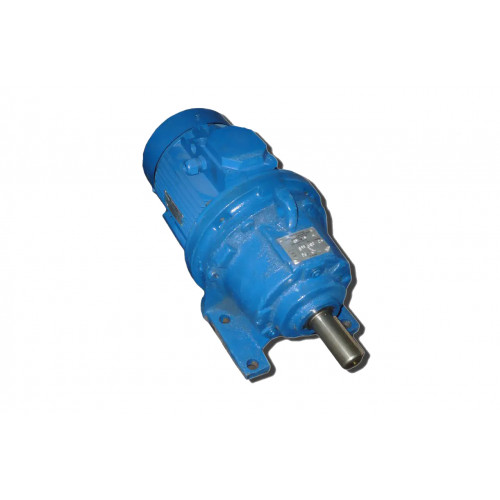

Мотор-редуктор 3МП-40 (280 об/хв, 11 кВт)
Великий попит у сфері промисловості та сільського господарства має планетарний мотор-редуктор. 3МП-40 (280 об/хв, 11 кВт). Цей пристрій використовується як перетворювач кутової швидкості веденого валу. Воно збільшує крутний момент і передає його механізму.
Популярність мотор-редукторів 3МП пояснюється їх перевагами над іншими типами механізмів передавання. У пристрої використовується одноступенева планетарна передача. Потужність електродвигуна, що приєднується – 11 кВт. Частота обертання вихідного валу – 280 об/хв.
Планетарні перетворювачі типу 3МП компактні та мають невелику вагу. Їх можна монтувати за допомогою фланцевого з'єднання та на лапи. Завдяки двом кліматичним виконанням (П та Т) мотор-редуктор 3МП-40 на 280 об/хв може експлуатуватися в регіонах з помірним та тропічним кліматом при температурі від -45 до +45 градусів. ККД цієї моделі дорівнює 98%.
Умови використання мотор-редукторів 3МП-40
|
Характеристика |
Значення |
|
Тип навантаження |
Змінний, постійний |
|
Режим роботи |
Тривалий, з періодичними зупинками |
|
Напрямок обертання тихохідного валу |
Односпрямований, реверсивний |
|
Температурний діапазон |
Від -45 до +45 градусів |
|
Кліматичне виконання |
У, Т, категорія розміщення 2, 3 |
|
Зовнішнє середовище |
Невибухонебезпечне, неагресивне, вміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики одноступінчастого мотор-редуктора 3МП-40 (280 об/хв, 11 кВт):
|
Характеристика |
Значення |
|
Номінальна частота обертання вихідного валу, об/хв |
280 |
|
Номінальний момент, що крутить, на вихідному валу, Н.м. |
375 |
|
Комплектуючий електродвигун, марка |
АІР132М4 |
|
Потужність електродвигуна, кВт |
11 |
|
Допустиме радіально-консольне навантаження на вихідному валу, Н |
2400 |
|
ККД редукторної частини, % |
98 |
|
Маса редукторної частини, кг |
120 |
Купити мотор-редуктор 3МП-40 (280 об/хв, 11 кВт) можна за ціною на 3-10% нижче за ринкову. Таку можливість надає своїм клієнтам компанія "Промпривод". Виробник надає на обладнання річну гарантію, забезпечує доставку замовлень у будь-який регіон України. Для постійних клієнтів та оптових покупців діє гнучка система знижок. Вся продукція постачається після попередньої перевірки у ВТК.
Габаритні та приєднувальні розміри мотор-редукторів 3МП-40 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-40 |
112...280 |
725 |
350 |
305 |
110 |
170 |
180 |
220 |
112 |
22 |
63 |
20 |
Габаритні та приєднувальні розміри мотор-редукторів 3МП-40 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не більше |
|||||||||||
|
3МП-40 |
112...280 |
725 |
350 |
6 |
16 |
90 |
200 |
130 |
165 |
15 |
6 |

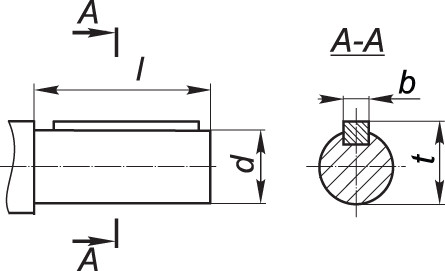

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-40 |
35k6 |
80 |
10 |
38 |

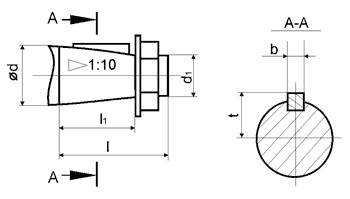

Приєднувальні розміри конічних валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-40 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |

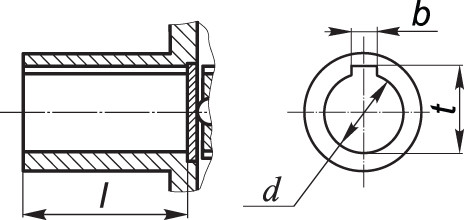

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-40 |
30Н7 |
70 |
8 |
33,1 |
