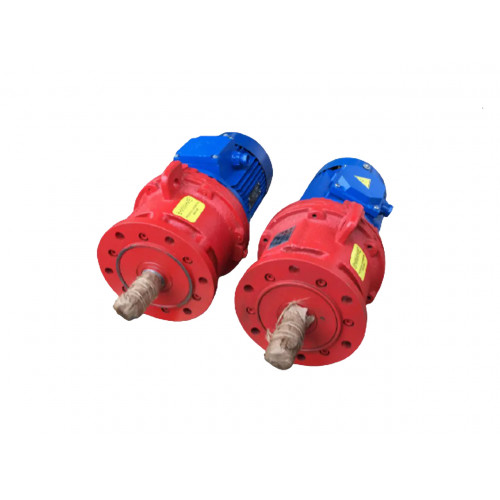

Мотор-редуктор 3МП-40 (56 об/хв, 1,5 кВт)
Мотор-редуктор 3МП-40 (56 об/хв, 1,5 кВт) встановлюється в приводи промислових машин (за винятком вантажопідйомних) зниження швидкості обертання валу, підвищення і передачі моменту кручення. Пристрій поєднує в моноблоці механічний редуктор із двоступінчастою планетарною передачею та асинхронний електродвигун.
Планетарна передача складається з кількох взаємозачеплених зубчастих коліс:
- сонячна шестерня – знаходиться у центрі механізму;
- коронна шестерня – зовнішнє колесо;
- сателіти – зубчасті колеса, розташовані між двома шестернями та постійно взаємодіючі з ними.
Основним елементом передачі є водило, у якому закріплюються осі сателітів. По міжосьової відстані мотор-редуктори поділяються на типорозміри. Для моделей 3МП-40 цей показник дорівнює 40 мм.
Швидкість обертання вихідного валу понижуючого планетарного мотор-редуктора 3МП-40 - 56 об/хв. Потужність електродвигуна АІР80В4 – 1,5 квт. Пристрій відрізняється високою ефективністю роботи, надійністю, простотою експлуатації, дозволяє отримувати великі передавальні числа.
Умови використання мотор-редукторів 3МП-40
|
Характеристика |
Значення |
|
Тип навантаження |
Змінний, постійний |
|
Режим роботи |
Тривалий, з періодичними зупинками |
|
Напрямок обертання тихохідного валу |
Односпрямований, реверсивний |
|
Температурний діапазон |
Від -45 до +45 градусів |
|
Кліматичне виконання |
У, Т, категорія розміщення 2, 3 |
|
Зовнішнє середовище |
Невибухонебезпечне, неагресивне, зміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП-40 (56 об/хв, 1,5 кВт):
|
Характеристика |
Значення |
|
Номінальна частота обертання вихідного валу, об/хв |
56 |
|
Номінальний момент, що крутить, на вихідному валу, Н.м. |
248 |
|
Комплектуючий електродвигун, марка |
АІР80В4 |
|
Потужність електродвигуна, кВт |
1,5 |
|
Допустиме радіально-консольне навантаження на вихідному валу, Н |
4200 |
|
ККД редукторної частини, % |
97 |
|
Маса редукторної частини, кг |
45 |
На сайті компанії «Промпривод» ви можете купити мотор-редуктор 3МП-40 (56 об/хв, 1,5 кВт) для монтажу на лапи або фланцеве з'єднання. Ціна обладнання у нас на 3-10% нижча за ринкову. Система знижок діє оптових покупців. Ви можете замовити доставку в будь-який регіон України, а для мешканців Харкова можливе самовивезення.

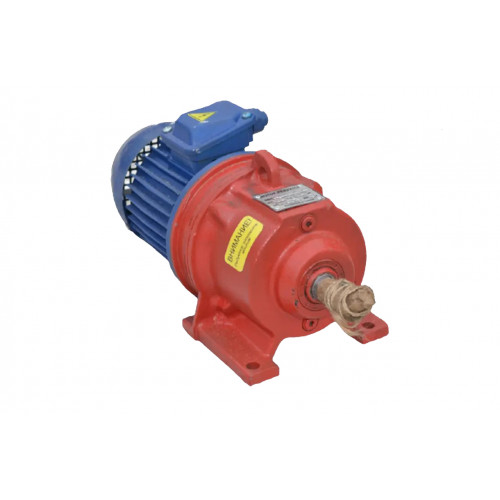

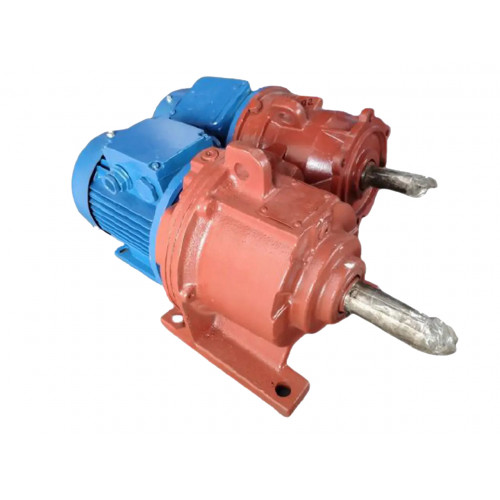

Габаритні і приєднувальні розміри мотор-редукторів 3МП-40 (виконання - на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-40 |
18 90... |
625 |
250 |
247 |
110 |
170 |
180 |
220 |
112 |
22 |
- |
20 |
Габаритні і приєднувальні розміри мотор-редукторів 3МП-40 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не більше |
|||||||||||
|
3МП-40 |
18 90... |
625 |
250 |
6 |
16 |
90 |
200 |
130 |
165 |
15 |
6 |

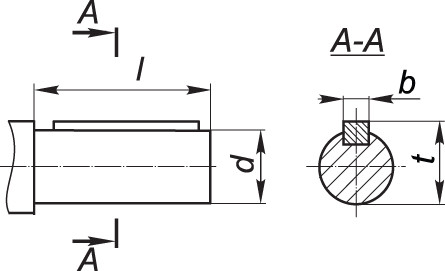

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-40 |
35k6 |
80 |
10 |
38 |

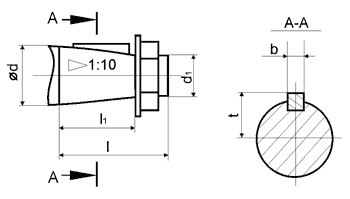

Приєднувальні розміри валів конічних мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-40 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |

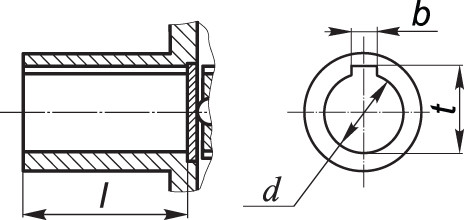

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-40 |
30Н7 |
70 |
8 |
33,1 |
