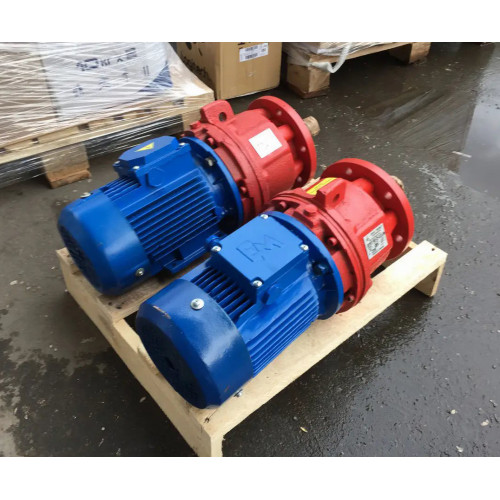

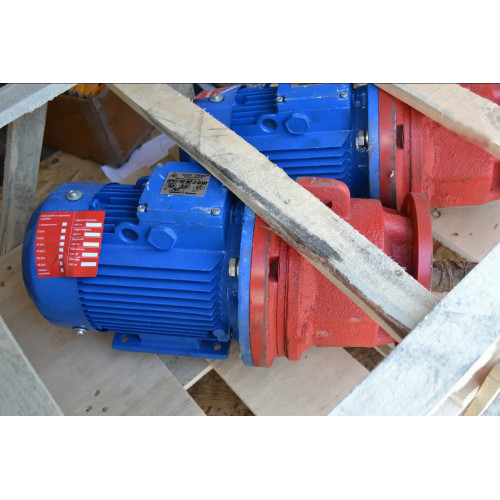

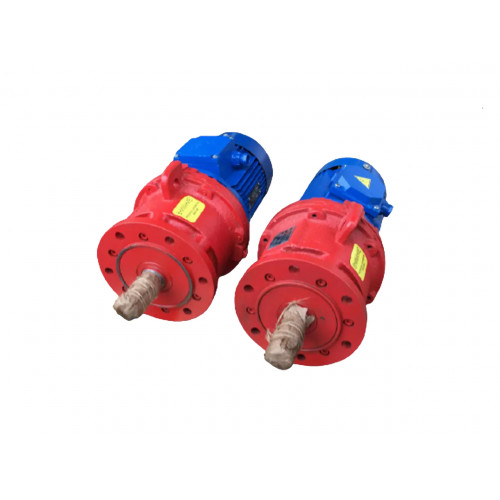

Мотор-редуктор 3МП-40 (90 об/хв, 3 кВт)
На багато промислових машин необхідно встановлювати пристрої, здатні знижувати швидкість обертання валу двигуна і підвищувати крутний момент. Мотор-редуктор 3МП-40 (90 об/хв, 3 кВт) добре справляється із цим завданням. Перетворювач є об'єднані в загальному корпусі механічний редуктор з двоступінчастою планетарною передачею і асинхронний електродвигун АІР90L2 потужністю 3 кВт.
Великий попит на планетарні мотор-редуктори 3МП пояснюється їх перевагами:
- високий ККД (97% для цієї моделі);
- можливість отримання більших передавальних чисел;
- добрі кінематичні можливості;
- рівномірний розподіл радіальних навантажень на корпус;
- відсутність сильного нагрівання під час роботи;
- доступна ціна;
- компактні габарити;
- два варіанти монтажу – на фланцеве з'єднання та лапи;
- надійність та ремонтопридатність.
Перетворювачі типу 3МП можна експлуатувати при постійному та змінному навантаженні, обертання валів можливе в обидві сторони. Робоче середовище не повинно бути агресивним або містити вибухонебезпечні гази.
Умови використання мотор-редукторів 3МП-40
|
Характеристика |
Значення |
|
Тип навантаження |
Змінний, постійний |
|
Режим роботи |
Тривалий, з періодичними зупинками |
|
Напрямок обертання тихохідного валу |
Односпрямований, реверсивний |
|
Температурний діапазон |
Від -45 до +45 градусів |
|
Кліматичне виконання |
У, Т, категорія розміщення 2, 3 |
|
Зовнішнє середовище |
Невибухонебезпечне, неагресивне, зміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП-40 (90 об/хв, 3 кВт):
|
Характеристика |
Значення |
|
Номінальна частота обертання вихідного валу, об/хв |
90 |
|
Номінальний момент, що крутить, на вихідному валу, Н.м. |
310 |
|
Комплектуючий електродвигун, марка |
АІР90L2 |
|
Потужність електродвигуна, кВт |
3 |
|
Допустиме радіально-консольне навантаження на вихідному валу, Н |
4200 |
|
ККД редукторної частини, % |
97 |
|
Маса редукторної частини, кг |
50 |
Ви можете купити мотор-редуктор 3МП-40 (90 об/хв, 3 кВт), заощадивши від 3 до 10% його вартості, якщо оформите замовлення на сайті компанії «Промпривод». Виробник пропонує не тільки доступні ціни, але й надає гарантію, що діє протягом року. Передбачені знижки для оптових замовників.
Габаритні та приєднувальні розміри мотор-редукторів 3МП-40 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-40 |
18 90... |
625 |
250 |
247 |
110 |
170 |
180 |
220 |
112 |
22 |
- |
20 |
Габаритні та приєднувальні розміри мотор-редукторів 3МП-40 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не більше |
|||||||||||
|
3МП-40 |
18 90... |
625 |
250 |
6 |
16 |
90 |
200 |
130 |
165 |
15 |
6 |

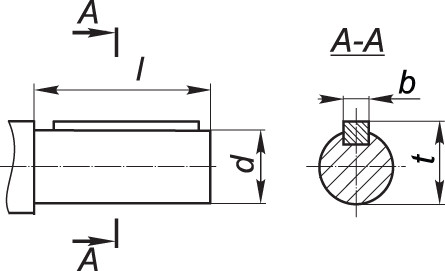

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-40 |
35k6 |
80 |
10 |
38 |

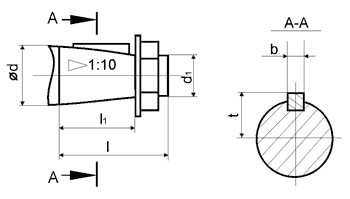

Приєднувальні розміри конічних валів мотор-редуктора 3МП-40
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-40 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |
|

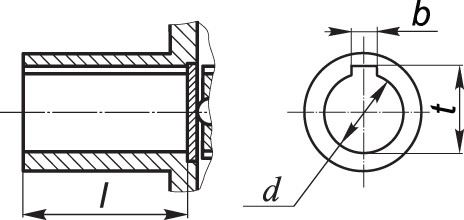

Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-40 |
30Н7 |
70 |
8 |
33,1 |
