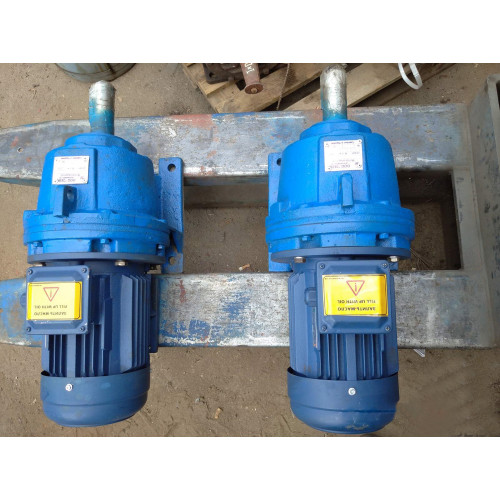

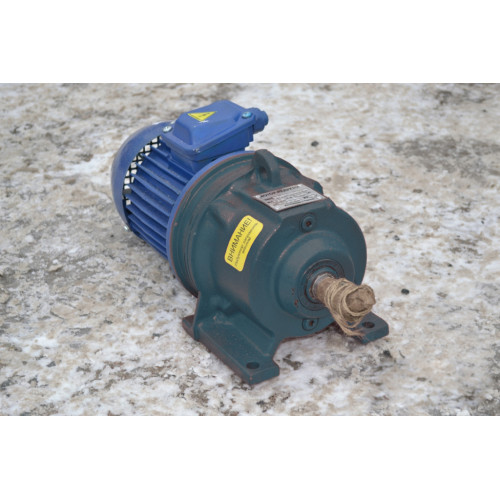

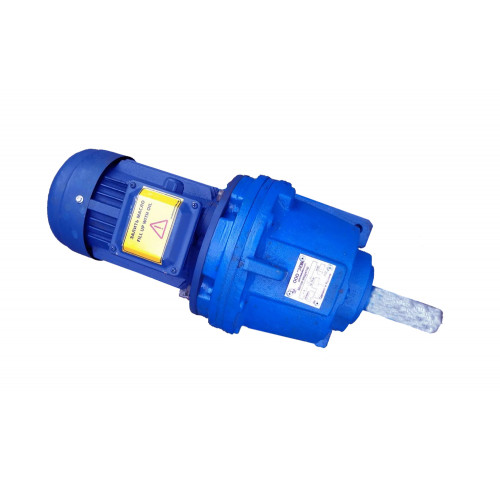

Мотор-редуктор 3МП-50 (1 ступінь, 224 об/хв)
Великий попит на планетарні перетворювачі, до яких належить і мотор-редуктор 3МП-50 (1 ступінь, 224 об/хв), пояснюється високою ефективністю роботи. Пристрої знижують швидкість обертання валу, підвищуючи момент, що крутить, зменшуючи тим самим навантаження на двигун приводного механізму. Передавальні механізми використовуються у приводах верстатів, бетономішалок, бурильних установок, транспортерів, конвеєрів та інших промислових машин (за винятком вантажопідйомних).
Кожен мотор-редуктор маркується умовним позначенням. Воно містить таку інформацію:
- тип перетворювача (3МП);
- міжосьова відстань (50 мм);
- частота обертання вихідного валу (224 об/хв);
- потужність двигуна (11 кВт);
- варіант складання (розташування зливного, заливного та контрольного отворів, монтаж на лапи або на фланець);
- кліматичне виконання (П – для помірного клімату, Т – для тропічного).
Розібратися в технічних характеристиках передавальних механізмів та вибрати найбільш підходящий варіант вам допоможуть наші менеджери.
Умови використання мотор-редукторів 3МП-50
|
Характеристика |
Значення |
|
Тип навантаження |
Змінний, постійний |
|
Режим роботи |
Тривалий, з періодичними зупинками |
|
Напрямок обертання тихохідного валу |
Односпрямований, реверсивний |
|
Температурний діапазон |
Від -45 до +45 градусів |
|
Кліматичне виконання |
У, Т, категорія розміщення 2, 3 |
|
Зовнішнє середовище |
Невибухонебезпечне, неагресивне, зміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП-50 (1 ступінь, 224 об/хв):
|
Характеристика |
Значення |
|
Номінальна частота обертання вихідного валу, об/хв |
224 |
|
Номінальний момент, що крутить, на вихідному валу, Н.м. |
450 |
|
Комплектуючий електродвигун, марка |
АІР132М4 |
|
Потужність електродвигуна, кВт |
11 |
|
Допустиме радіально-консольне навантаження на вихідному валу, Н |
3430 |
|
ККД редукторної частини, % |
98 |
|
Маса редукторної частини, кг |
137 |
Якщо ви хочете купити мотор-редуктор 3МП-50 (1 ступінь, 224 об/хв), не переплачуючи, компанія «Промпривод» запропонує вам найкращі умови. Наші ціни на 3-10% нижчі від середньоринкових, а для оптових клієнтів передбачені знижки. Гарантія надається на 12 місяців. Гарантуємо своєчасне відвантаження та швидке відправлення замовлень по території України.
Габаритні та приєднувальні розміри мотор-редукторів 3МП-50 (виконання – на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не більше |
||||||||||||
|
3МП-50 |
112...280 |
925 |
350 |
360 |
145 |
210 |
220 |
266 |
132 |
22 |
43 |
22 |
Габаритні та приєднувальні розміри мотор-редукторів 3МП-50 (виконання - фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного валу, об/хв |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не більше |
|||||||||||
|
3МП-50 |
112...280 |
925 |
350 |
8 |
18 |
124 |
250 |
180 |
215 |
17 |
6 |

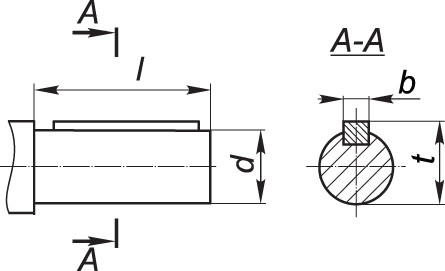

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП-50
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-50 |
45k6 |
110 |
14 |
48,5 |

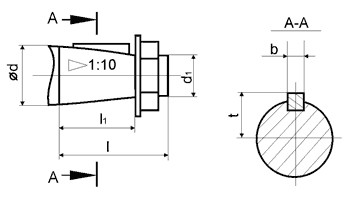

Приєднувальні розміри конічних валів мотор-редуктора 3МП-50
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-50 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |

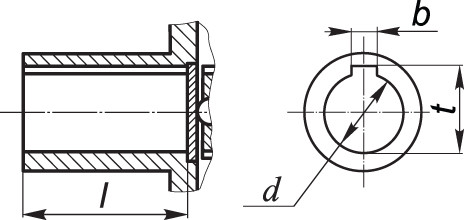

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП-50
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-50 |
40Н7 |
80 |
12 |
43,3 |
