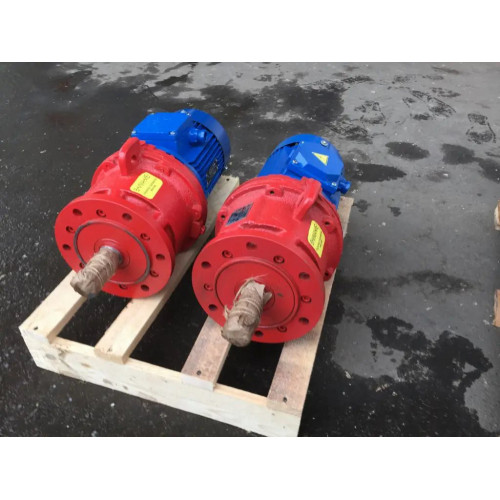

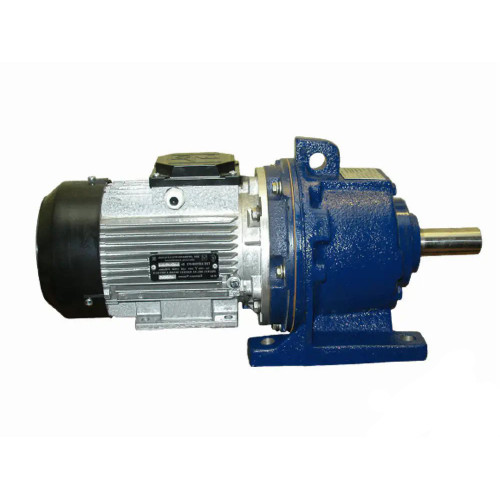

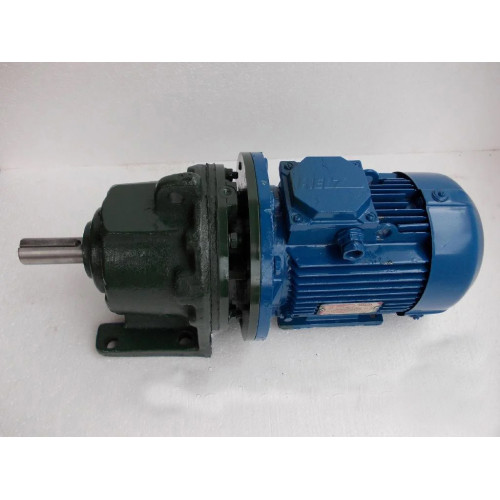

Мотор-редуктор 3МП-50 (2 ступені, 45 об/хв)
Потрібен потужний перетворювач планетарного типу? Вибирайте мотор-редуктор 3МП-50 (2 ступені, 45 об/хв) на основі двоступінчастої передачі. Пристрій оснащений двигуном АІР90L4 потужністю 2,2 квт. Перетворюючи високу швидкість обертання валу двигуна на нижчу, передавальний механізм збільшує крутний момент. Пристрій використовується для оснащення приводів промислового обладнання (верстатів, конвеєрів, транспортерів тощо), але не підходить для вантажопідйомних механізмів.
Високому попиту на планетарні мотор-редуктори 3МП-50 сприяли їх чудові експлуатаційні характеристики:
- ККД 97%;
- одержання великих передавальних чисел;
- добрі кінематичні можливості;
- рівномірний розподіл радіальних навантажень;
- безперервна робота протягом 24 годин;
- можливість монтажу за допомогою фланцевого з'єднання або на лапи;
- обертання валів по обидва боки, наявність реверсу.
При регулярному техогляді та дотриманні правил експлуатації перетворювач може прослужити дуже довго. У разі виникнення неполадок йому не знадобиться дорогий ремонт.
Умови використання мотор-редукторів 3МП-50
|
Характеристика |
Значення |
|
Тип навантаження |
Змінний, постійний |
|
Режим роботи |
Тривалий, з періодичними зупинками |
|
Напрямок обертання тихохідного вала |
Односпрямований, реверсивний |
|
Температурний діапазон |
Від -45 до +45 градусів |
|
Кліматичне виготовлення |
У, Т, категорія розміщення 2, 3 |
|
Зовнішнє середовище |
Невибухонебезпечне, неагресивне, вміст непровідного пилу не перевищує 10 мг/м3 |
Основні технічні характеристики двоступінчастого мотор-редуктора 3МП-50 (2 ступені, 45 об/хв):
|
Характеристика |
Значення |
|
Номінальна частота обертання вихідного вала, об/хв |
45 |
|
Номінальний момент, що крутить, на вихідному валу, Н.м. |
480 |
|
Комплектувальний електродвигун, марка |
АІР90L4 |
|
Потужність електродвигуна, кВт |
2,2 |
|
Допустиме радіально-консольне навантаження на вихідному валу, Н |
6420 |
|
ККД редукторної частини, % |
97 |
|
Маса редукторної частини, кг |
67 |
Щоб купити мотор-редуктор 3МП-50 (2 ступені, 45 об/хв) на 3-10% дешевше за його ринкову вартість, звертайтеся до компанії «Промпривод». Виробник не лише реалізує обладнання за лояльними цінами, а й гарантує його якість. Доставка замовлень здійснюється у всі населені пункти України. Для постійних клієнтів та оптових покупців діє гнучка система знижок.
Габаритні та приєднувальні розміри мотор-редукторів 3МП-50 (виконання — на лапах)
|
Позначення мотор-редуктора |
Частота обертання вихідного вала, об/хв |
L |
B |
H |
L 1 |
L 2 |
B 1 |
B 2 |
H 1 |
H 2 |
H 3 |
d1 |
|
Не більш ніж |
||||||||||||
|
3МП-50 |
18…90 |
682 |
270 |
295 |
145 |
210 |
220 |
266 |
132 |
22 |
- |
22 |
Габаритні та приєднувальні розміри мотор-редукторів 3МП-50 (виповнення — фланець)
|
Позначення мотор-редуктора |
Частота обертання вихідного вала, об/хв |
L |
B |
L 3 |
L 4 |
L 5 |
D |
D 1 |
D 2 |
d 2 |
n |
|
Не більш ніж |
|||||||||||
|
3МП-50 |
18…90 |
682 |
270 |
8 |
18 |
124 |
250 |
180 |
215 |
17 |
6 |

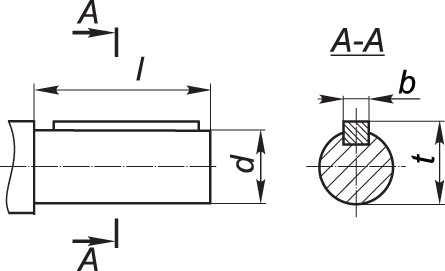

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП-50
|
Мотор-редуктор |
d |
l |
b |
t |
|
3МП-50 |
45k6 |
110 |
14 |
48,5 |

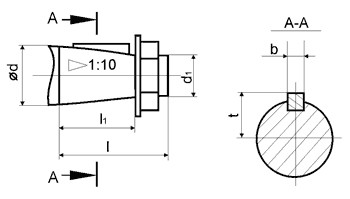

Приєднувальні розміри конічних валів мотор-редуктора 3МП-50
|
Мотор-редуктор |
d |
D1 |
1 |
11 |
b |
t |
|
3МП-50 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |

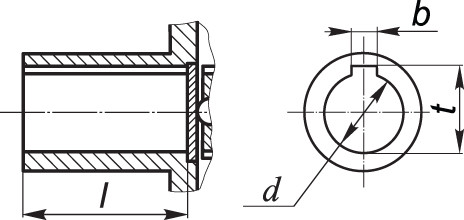

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП-50
|
Мотор-редуктор |
d |
1 |
b |
t |
|
3МП-50 |
40Н7 |
80 |
12 |
43,3 |
Варіанти складання мотор-редуктора 3МП-50 (2 ступені, 45 об/хв)
