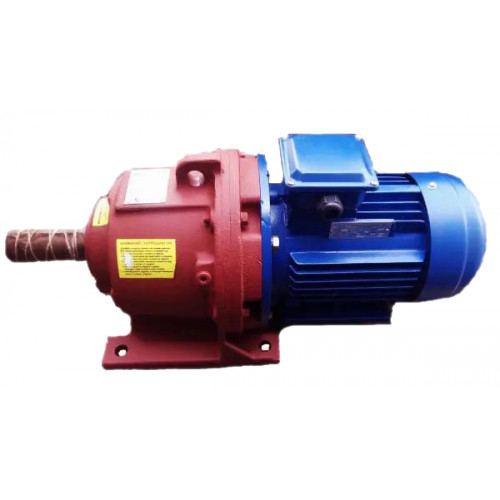

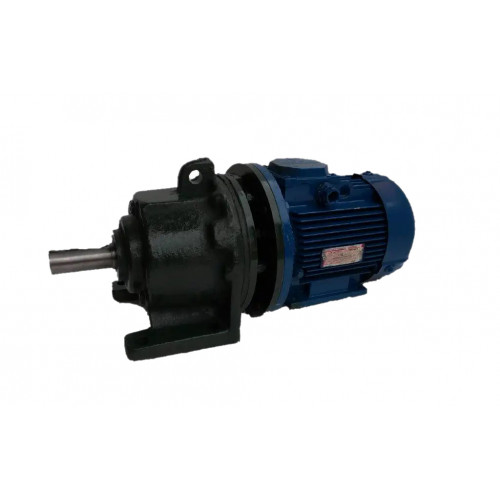

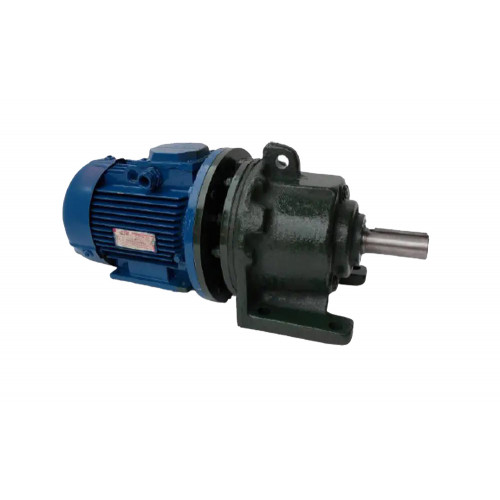

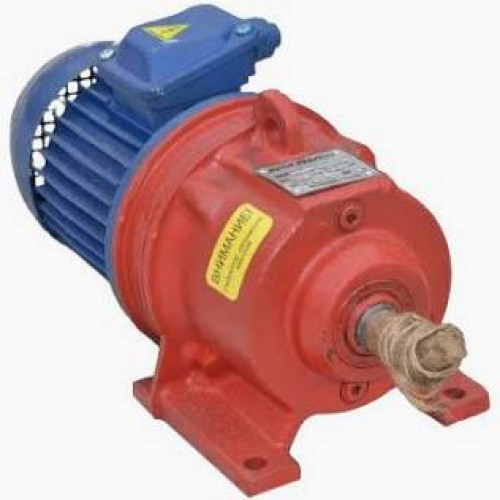

Мотор редуктор 3МП-50 2 ступені 28 об/хв
Мотор редуктор 3МП-50 2 ступені 28 об/хв - один з різновидів загальнопромислових перетворювачів, що використовуються для захисту двигуна від перевантаження. Монтується обладнання на бетономішалки, котельні та насосні станції, також застосовується у сільському господарстві.
Встановлювати механізми можна в умовах помірного та тропічного клімату в приміщеннях із вибухобезпечним неагресивним середовищем. 3МП здатні рівномірно розподіляти радіальні сили вздовж корпусу, а також відрізняється стійкістю до високоінтенсивних безперервних навантажень відносно невеликими габаритами і масою, в порівнянні з іншими моделями редукторів.
Купити мотор редуктор 3МП-50 2 ступені 28 об/хв за ціною, нижчою від ринку можна на сайті компанії «Промпривод». Ми є виробниками обладнання, тому постачаємо клієнтам якісні нові редуктори. Перед відправкою перевіряємо всю продукцію у відділі технічного контролю.
Умови використання мотор-редуктора 3МП 50
Характеристика |
Значення |
Тип навантаження |
Постійний, змінний |
Напрямок обертання тихохідного вала |
Односпрямований або реверсивний |
Режим роботи |
Тривалий або з періодичними зупинками |
Кліматичне виготовлення |
У, Т, категорія розміщення 2,3 |
Температурний діапазон |
От -45 до +45˚С |
Зовнішнє середовище |
Неагресивне, невибухонебезпечне, із вмістом непровідного пилу до 10мг/м3 |
Основні технічні характеристики мотор-редуктора 3МП 50 (28 об/хв, АІР90L6)
Частота обертання вихідного вала об/хв |
Кількість ступенів |
ККД мотор-редуктора не менше % |
Маса редуктора кг |
Допустиме радіально-консольне навантаження на вихідному валу, Н |
Комплектуючий електродвигун |
|
Марка |
Потужність кВт |
|||||
28 |
2 |
74% |
69 |
5560 |
АІР90L6 |
1,5 |

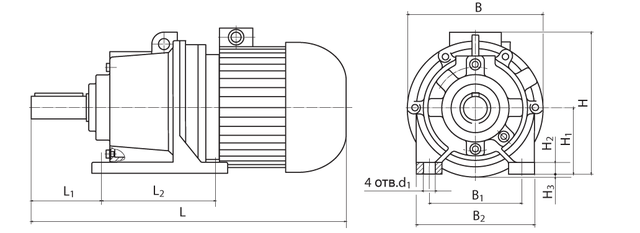

Конструкція та габаритні розміри мотор-редуктора 3МП 50 (28 об/хв, АІР90L6)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 50 (виконання - на лапах)
Позначення мотор-редуктора |
Частота обертання вихідного вала об/хв |
L |
B |
H |
L1 |
L2 |
B1 |
B2 |
H1 |
H2 |
H3 |
d1 |
Не більше |
||||||||||||
3МП-50 |
28 |
637 |
270 |
295 |
145 |
210 |
220 |
266 |
132 |
22 |
- |
22 |

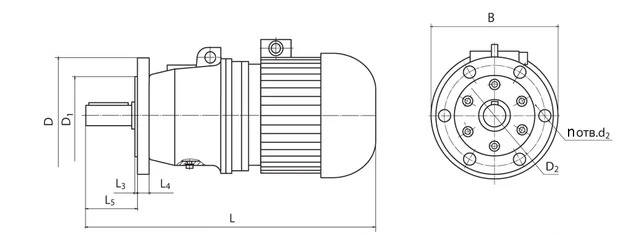

Конструкція та габаритні розміри мотор-редуктора 3МП 50 (28 об/хв, АІР90L6)
Габаритні та приєднувальні розміри мотор-редуктора 3МП 50 (виконання - фланець)
Позначення мотор-редуктора |
Частота обертання вихідного вала об/хв |
L |
B |
L3 |
L4 |
L5 |
D |
D1 |
D2 |
d2 |
n |
Не більше |
|||||||||||
3МП-50 |
28 |
637 |
270 |
8 |
18 |
124 |
250 |
180 |
215 |
17 |
6 |

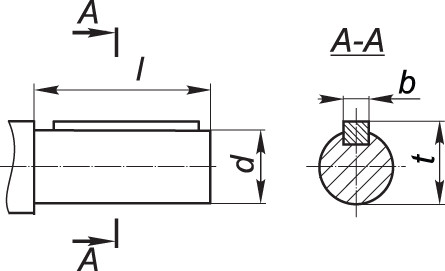

Приєднувальні розміри циліндричних валів мотор-редуктора 3МП
Мотор-редуктор |
d |
l |
b |
t |
3МП-50 |
45k6 |
110 |
14 |
48,5 |

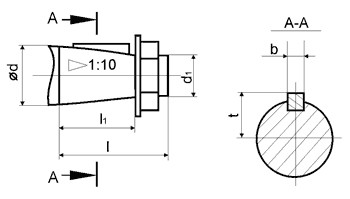

Приєднувальні розміри конічних валів мотор-редуктора 3МП
Мотор-редуктор |
d |
d1 |
l |
l1 |
b |
t |
3МП-50 |
45 |
М30х2,0 |
110 |
82 |
12 |
23,45 |

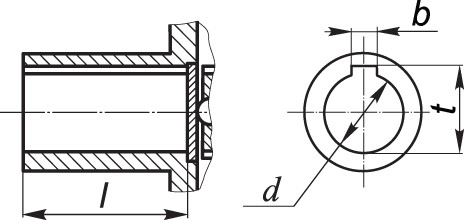

Приєднувальні розміри порожнистих валів мотор-редуктора 3МП
Мотор-редуктор |
d |
l |
b |
t |
3МП-50 |
40Н7 |
80 |
12 |
43,3 |
