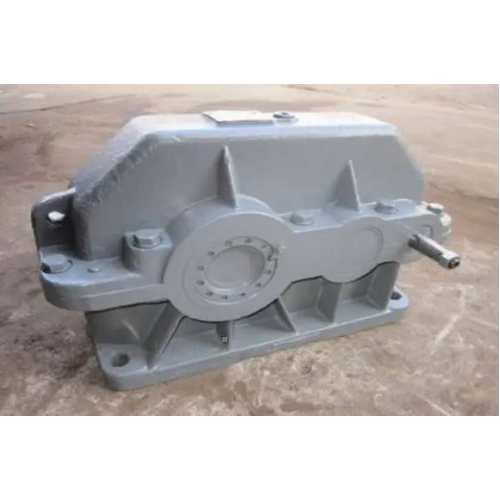

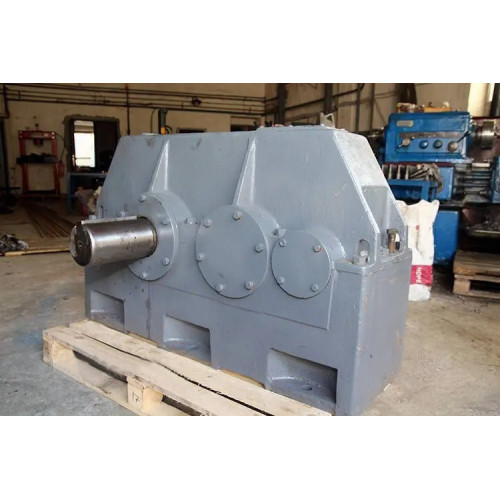

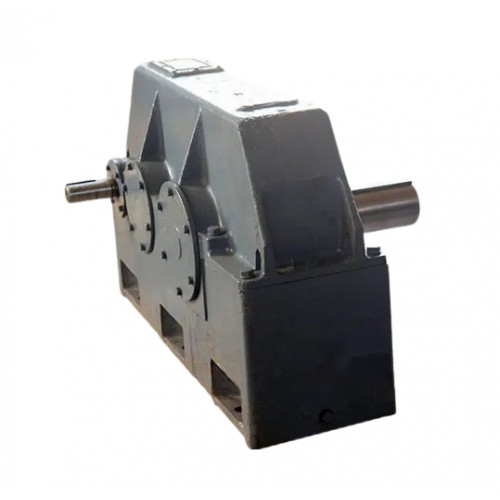

Редуктор 1Ц2Н-450-16-22

Name: Редуктор 1Ц2Н-450-16-22
Brand: ПромПривод
SKU: 719705815
Price: 135716 UAH
Availability: InStock

Виробник: ПромПривод Модель: 719705815

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

135 716грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Діаметр осі валу:по согласованию

Колір корпусу:синий, красный, серый

Вага:1530 кг

Тип редуктора:Цилиндрический

Тип корпусу:Литой

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Редуктор 1Ц2Н-450-16-22

135 716грн.

Опис

Циліндричний редуктор 1Ц2Н-450-16 варіанта складання 22

Редуктор 1Ц2Н-450-16-22 може бути охарактеризований наступним чином:

Наявність циліндричної передачі, що свідчить про здатність механізму працювати з високим ККД.
У редукторі задіяна передача Новікова, завдяки якій двоступінчасте перетворення може здійснюватися за невеликих габаритів пристрою.
Механізм редуктора горизонтального типу.

Варіант складання редуктора

Редуктор 1Ц2У купить

Умови застосування

Опис	Характеристика
Тип навантаження	Постійний, змінний
Напрямок навантаження	Прямий, реверсивний
Можливість обертання валів в обох напрямках	Підтримується
Максимально допустима частота обертання вхідного вала	1800 об/хв
Тип атмосфери, запиленість	I і II за ГОСТ 15150-69, не більш ніж 10 мг/м³
Кліматичне виконання, категорія розміщення	У, Т, УХЛ, О, категорія розміщення 1-4 відповідно до ГОСТ 15150

Телефонуйте в компанію «Промпривод», щоб дізнатися більше про промислове обладнання, що вас цікавить, і купити редуктор 1Ц2Н або інший за низькою ціною. Наше підприємство займається виготовленням високоякісного обладнання вже понад 10 років. Ми використовуємо послуги лише кваліфікованого персоналу, щоб створювати надійне та довговічне обладнання для виробничих операцій.

У нас ви зможете купити редуктори в Україні з гарантією та повним комплектом документації, що супроводжує.

Схема габаритних і приєднувальних розмірів редуктора 1Ц2Н-450

Редуктор 1Ц2У купить

Aw т	Aw б	B	B 1	B 2	H	H 1	h	L	L 1	L 2	L 3	L 4	L 5	d
450	280	630	515	590	955	475	50	1460	530	310	500	500	650	35

Основні технічні характеристики редукторів 1Ц2Н

Найменування технічних характеристик		Типорозмір редуктора
		1Ц2Н-450
Передавальні числа		8; 10; 12.5; 16; 20; 25; 31.5; 40; 50
Допустиме радіальне консольне навантаження, Н	на швидкохідному валу	8200
	на тихохідному циліндричному валу	71000
	на т/х валу у вигляді зубчастої муфти	95000
Номінальний момент, що крутить, на вихідному валу, Н.м.		40000
ККД		0,97
Маса, кг		1530

Приєднувальні розміри циліндричних валів редуктора 1Ц2Н

Редуктор 1Ц2У купить

Швидкохідний вал				Тихохідний вал
d	l	b	t	d	l	b	t
80m6	170	22	85	160m6	300	40	169

Приєднувальні розміри валу редуктора 1Ц2Н, створеного у вигляді зубчастої напівмуфти

b	d	d 1	d 2	d 3	L	l	l 1	Зачеплення
								m	z
50	420	200	160F8	230	440	15	70	10	40

Приєднувальні розміри для струминного мастила редуктора 1Ц2Н

Типорозмір	Необхідність струменевої системи змащення при передавальних відносинах		Діаметр труби колектора, øg	Розміри під патрубок для відведення олії
1Ц2Н-450	8,0 40,0	50,0	G1 - B	d	d1	d2	d3
	потрібно струменеве мастило	струменеве мастило не потрібно		70	132	М10-7Н	100
