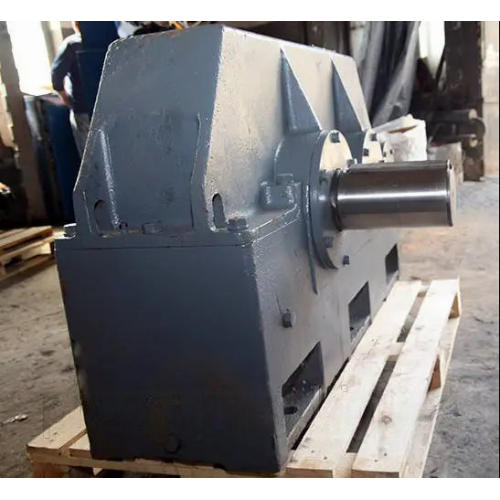

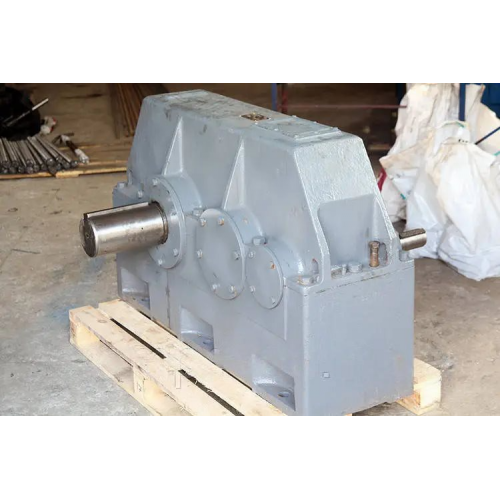

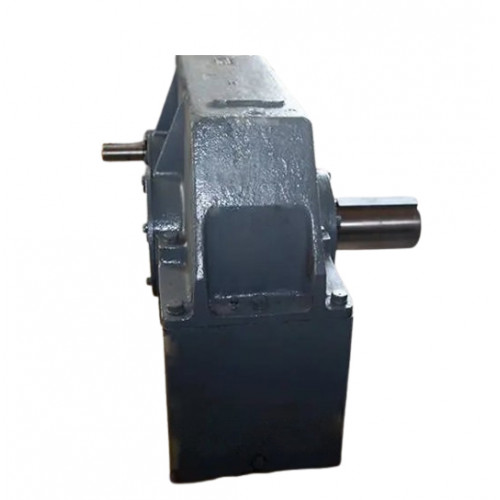

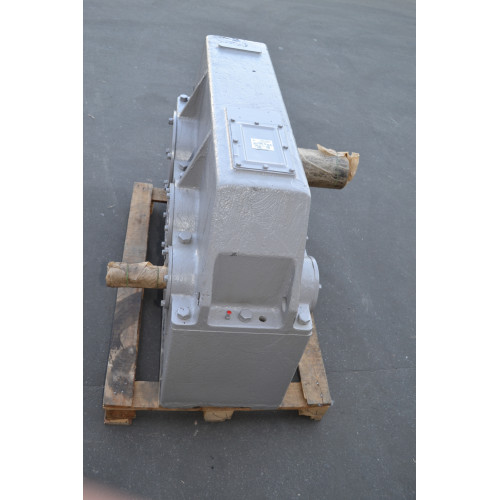

Редуктор 1Ц2Н-500-8-11

Name: Редуктор 1Ц2Н-500-8-11
Brand: ПромПривод
SKU: 721310295
Price: 175000 UAH
Availability: InStock

Виробник: ПромПривод Модель: 721310295

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

175 000грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Діаметр осі валу:по согласованию

Колір корпусу:синий, красный, серый

Вага:2090 кг

Тип редуктора:Цилиндрический

Тип корпусу:Литой

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Редуктор 1Ц2Н-500-8-11

175 000грн.

Опис

Циліндричний редуктор 1Ц2Н-500-8 варіанта складання 11

У виробничій галузі перетворення механічних величин відіграє важливу роль для формування коректного технологічного циклу.

Організувати автоматизований процес правильно вам допоможуть редуктори 1Ц2Н-500-8-11 з циліндричною передачею та реалізованою передачею Новікова.

Такі механізми при помірних масогабаритних параметрах можуть редукувати великі значення моментів та передавати їх виконавчому ланці.

Варіант складання редуктора

Редуктор 1Ц2У купить

Умови застосування

Опис	Характеристика
Тип навантаження	Постійний, змінний
Напрямок навантаження	Прямий, реверсивний
Можливість обертання валів в обох напрямках	Підтримується
Максимально допустима частота обертання вхідного вала	1800 об/хв
Тип атмосфери, запиленість	I і II за ГОСТ 15150-69, не більш ніж 10 мг/м³
Кліматичне виконання, категорія розміщення	У, Т, УХЛ, О, категорія розміщення 1-4 відповідно до ГОСТ 15150

Не знаєте де вигідно купити редуктор 1Ц2Н-500? Телефонуйте менеджерам компанії «Промпривод» та отримуйте достовірну та прозору інформацію про всі нюанси виготовлення, використання та придбання промислового обладнання.

Співпраця з «Промпривод» - це:

Оперативне оформлення замовлень та відправлення товару до будь-якого міста України.
Наявність всіх необхідних документів, що доводять якість устаткування, що купується.
Детальне консультування та багатий асортимент редукторів та інших механізмів за доступними цінами.

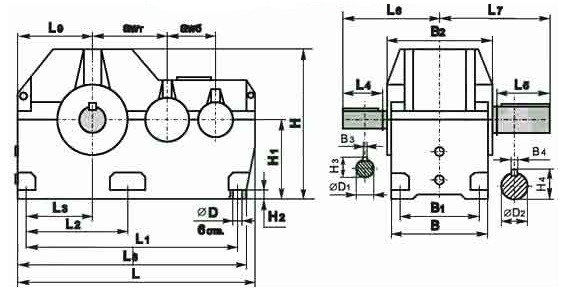

Схема габаритних і приєднувальних розмірів редуктора 1Ц2Н-500

Редуктор 1Ц2У купить

Aw т	Aw б	B	B 1	B 2	H	H 1	h	L	L 1	L 2	L 3	L 4	L 5	d
500	315	700	580	650	1055	530	60	1650	615	360	565	530	690	42

Основні технічні характеристики редукторів 1Ц2Н

Найменування технічних характеристик		Типорозмір редуктора
		1Ц2Н-500
Передавальні числа		8; 10; 12.5; 16; 20; 25; 31.5; 40; 50
Допустиме радіальне консольне навантаження, Н	на швидкохідному валу	10000
	на тихохідному циліндричному валу	100000
	на т/х валу у вигляді зубчастої муфти	140000
Номінальний момент, що крутить, на вихідному валу, Н.м.		56000
ККД		0,97
Маса, кг		2090

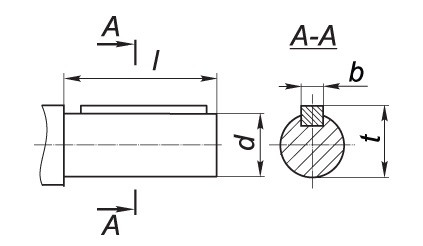

Приєднувальні розміри циліндричних валів редуктора 1Ц2Н

Редуктор 1Ц2У купить

Швидкохідний вал				Тихохідний вал
d	l	b	t	d	l	b	t
90m6	170	25	95	180m6	300	45	190

Приєднувальні розміри валу редуктора 1Ц2Н, створеного у вигляді зубчастої напівмуфти

b	d	d 1	d 2	d 3	L	l	l 1	Зачеплення
								m	z
50	420	200	160F8	230	470	15	70	10	40

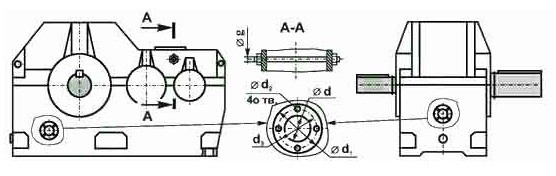

Приєднувальні розміри для струминного мастила редуктора 1Ц2Н

Типорозмір	Необхідність струменевої системи змащення при передавальних відносинах		Діаметр труби колектора, øg	Розміри під патрубок для відведення олії
1Ц2Н-500	8,0 / 40,0	50,0	G1 - B	d	d1	d2	d3
	потрібно струменеве мастило	струменеве мастило не потрібно		70	132	М10-7Н	100
