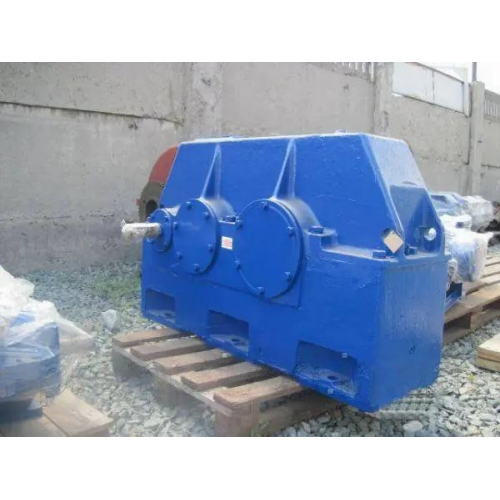

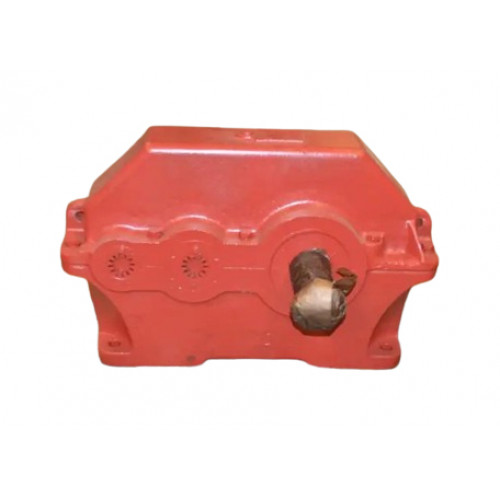

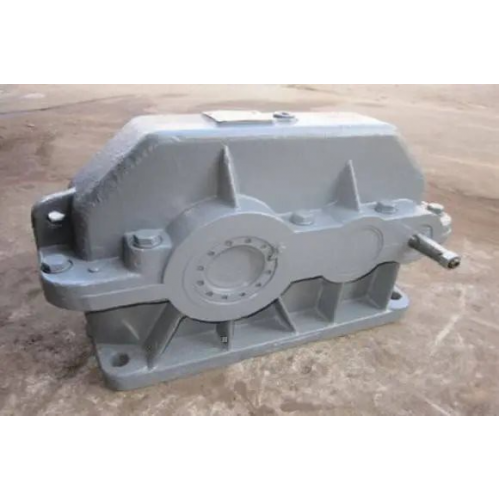

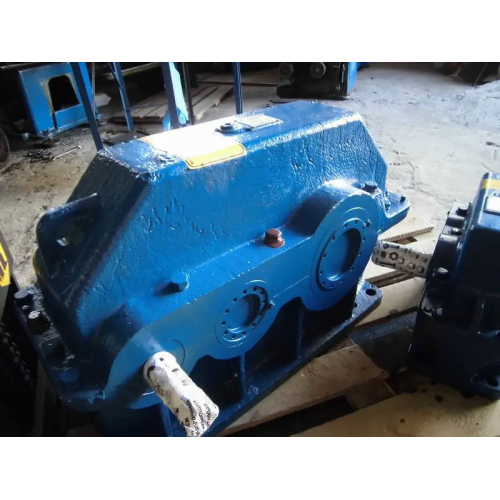

Редуктор 1Ц2У-100
Редуктор 1Ц2У-100-16 - це горизонтальний циліндричний механізм, який застосовується для перетворення показників моменту, що крутить, і швидкості обертів валу в різноманітних приводах.
Для стабільної та довгої служби, пристрій не варто встановлювати у запиленому чи вибухонебезпечному середовищі. Вали редуктора обертаються в різні боки, без особливої переваги, що дозволяє пристрою працювати з реверсивним навантаженням.
Замовити редуктор або будь-який інший агрегат дуже просто – залишити заявку на сайті або зателефонувати. Наші менеджери представлять вам всю технічну характеристику товару та допоможуть вам з вибором. Співпрацюючи з компанією-виробником «Промпривод», ви отримуєте якісний товар та обслуговування європейського рівня. Доставка здійснюється по всіх куточках України.
Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-100
Типорозмір | wт | wб | A | B | 1 | H | 1 | h | L | 1 | 2 | 3 | 4 | 5 | d |
1Ц2У-100-16 | 100 | 80 | 290 | 145 | 109 | 225 | 112 | 20 | 386 | 325 | 85 | 132 | 136 | 165 | 15 |
Приєднувальні розміри конічних валів редуктора 1Ц2У-100
Типорозмір | швидкохідний | тихохідний | ||||||||||
d | 1 | l | 1 | b | t | d | 1 | l | 1 | b | t | |
1Ц2У-100-16 | 20 | М12х1,25 | 50 | 36 | 4 | 10,6 | 35 | М20х1,5 | 80 | 58 | 6 | 18,55 |
Приєднувальні розміри циліндричних валів редуктора 1Ц2У-100
Типорозмір | швидкохідний | тихохідний | ||||||
d | l | b | t | d | l | b | t | |
1Ц2У-100-16 | 18k6 | 36 | 6 | 20,5 | 30m6 | 58 | 8 | 33 |
Технічні характеристики редуктора 1Ц2У-100
Найменування технічних характеристик |
Од. вим. |
Типорозмір | |
1Ц2У-100 | |||
Передавальні числа |
16 | ||
Допустиме радіально |
на швидкохідному валу | Н | 500 |
на тихохідному валу |
4500 | ||
Номінальний момент, що крутить, на тихохідному валу |
Н.м | 315 | |
ККД | % | 0,97 | |
Маса | кг | 37 |
