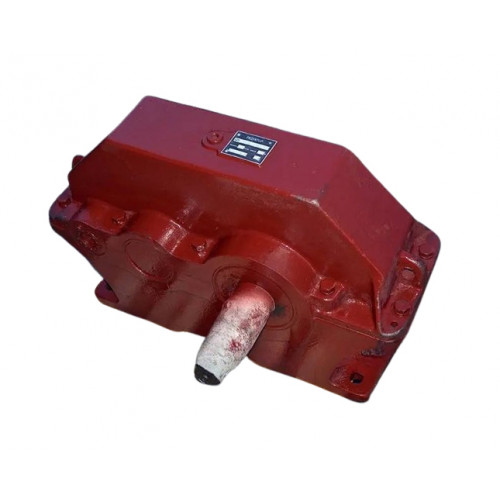

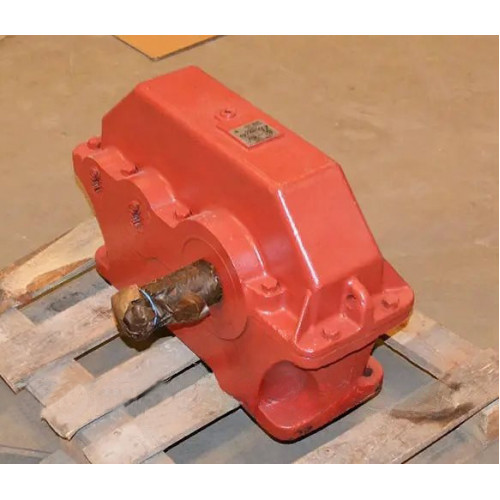

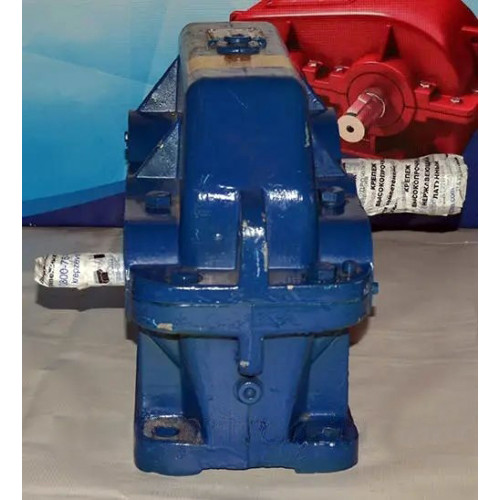

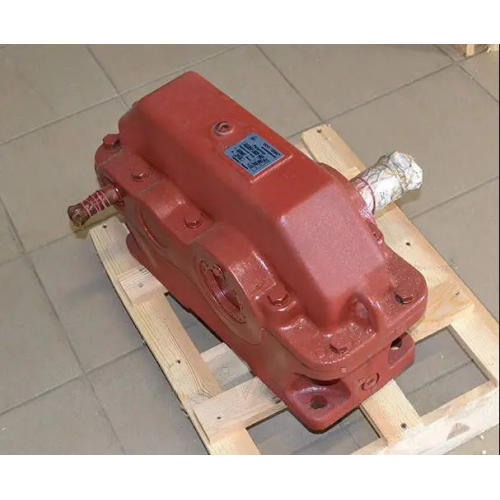

Циліндричний редуктор 1Ц2У-100-20 варіанта складання 11
Виготовлення пропонованого вам циліндричного перетворювача серії 1Ц2У-100-20-11 проводиться в різних варіантах складання, опис яких можна знайти у вітчизняному регламенті ГОСТ 20373-94.
Одним з найбільш затребуваних варіантів вважається складання 11, в якому розташування валом - паралельне з одного боку редуктора корпусу.
Варіант складання редуктора
Умови застосування
Опис |
Характеристика |
Тип навантаження |
Постійний, змінний |
Напрямок навантаження |
Прямий, реверсивний |
Можливість обертання валів в обох напрямках |
Підтримується |
Максимально допустима частота обертання вхідного вала |
1800 об/хв |
Тип атмосфери, запиленість |
I і II за ГОСТ 15150-69, не більш ніж 10 мг/м3 |
Кліматичне виконання, категорія розміщення |
У, Т, УХЛ, О, категорія розміщення 1-4 відповідно до ГОСТ 15150 |
Де купити редуктор 1Ц2У
У компанії «Промпривод» ви завжди знайдете якісні вітчизняні перетворювачі, створені на сучасному обладнанні висококваліфікованим персоналом. У нас ви зможете купити редуктор 1Ц2У в Україні за найнижчою вартістю, адже ми працюємо без посередників!
«Промпривод» завжди надсилає замовлення в обумовлений термін, надає чесну та тривалу гарантію на будь-який вид товару, та детально консультує з будь-яких питань!
Оптовим клієнтам – гідна знижка!

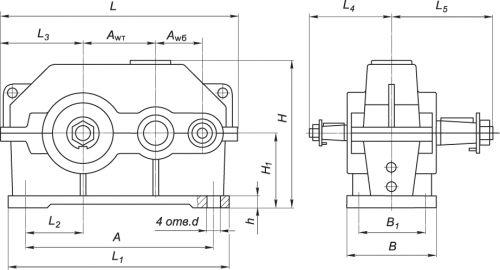

Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-100
Габаритні та приєднувальні розміри редукторів 1Ц2У
Aw т |
Aw б |
A |
B |
B 1 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
100 |
80 |
290 |
145 |
109 |
225 |
112 |
20 |
386 |
325 |
85 |
132 |
136 |
165 |
15 |
Основні технічні характеристики редукторів 1Ц2У
Найменування технічних характеристик |
Типорозмір редуктора |
|
1Ц2У-100 |
||
Передавальні числа |
8; 10; 12.5; 16; 20; 25; 31.5; 40 |
|
Допустиме навантаження, Н |
на швидкохідному валу |
500 |
на тихохідному валу |
4500 |
|
Номінальний момент, що крутить, Н.м |
315 |
|
ККД |
0,97 |
|
Маса, кг |
20 |
Приєднувальні розміри конічних валів редуктора 1Ц2У
Швидкохідний вал |
Тихохідний вал |
||||||||||
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |

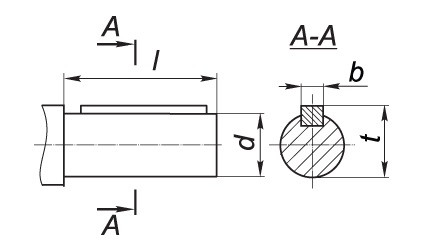

Приєднувальні розміри циліндричних валів редуктора 1Ц2У
Швидкохідний вал |
Тихохідний вал |
||||||
d |
l |
b |
t |
d |
l |
b |
t |
18k6 |
36 |
6 |
20,5 |
30m6 |
58 |
8 |
33 |
