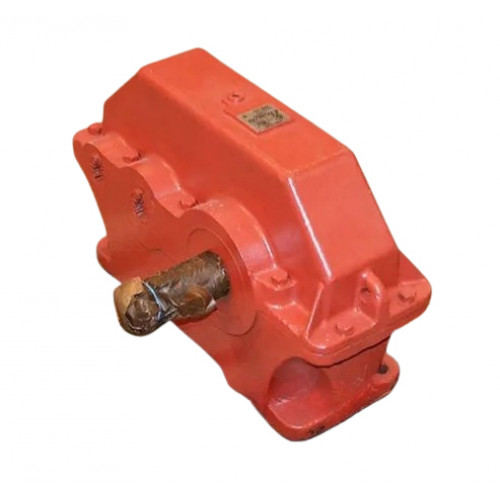

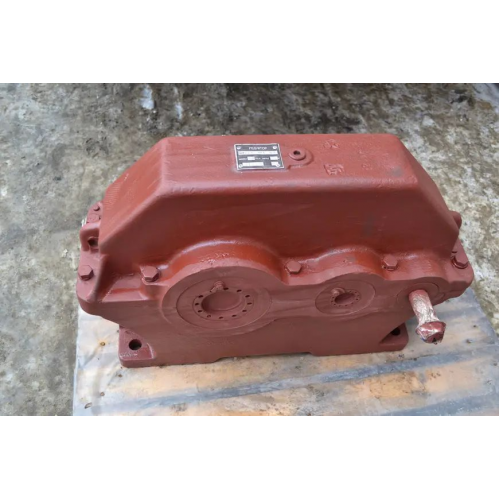

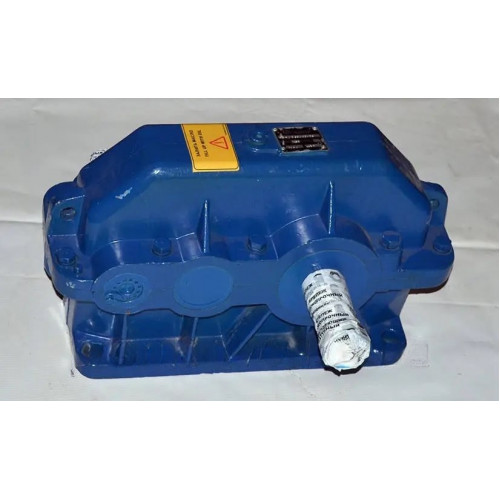

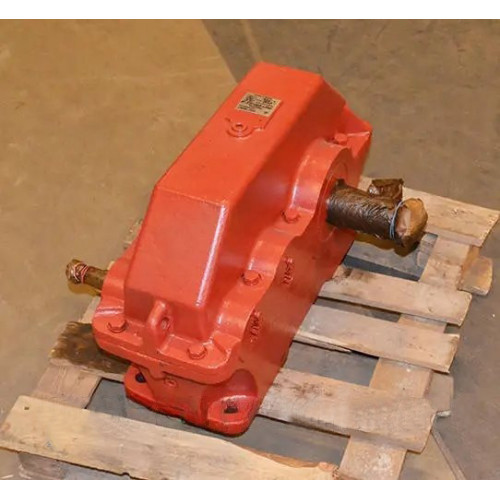

Циліндричний редуктор 1Ц2У-100-20 варіанту збирання 21
Редуктор 1Ц2У-100-20-21 виготовляється в горизонтальному типі з двома ступенями та двома виходами валів — тихохідного та швидкохідного. Цей варіант збирання передбачає неколінеарне розташування виходів валів. У нас ви можете вибрати й замовити перетворювачі й інших варіантів збирання — від найпоширеніших до рідко використовуваних — для встановлення в приводи загального призначення з різними вимогами.
Варіант складання редуктора
Умови застосування
|
Опис |
Характеристика |
|
Тип навантаження |
Постійна, змінна |
|
Напрямок навантаження |
Пряме, реверсивне |
|
Можливість обертання валів в обох напрямках |
Підтримується |
|
Максимально допустима частота обертання вхідного вала |
1800 об/хв |
|
Тип атмосфери, запиленість |
I і II за ГОСТ 15150-69, не більш ніж 10 мг/м3 |
|
Кліматичне вироблення, категорія розміщення |
У, Т, УХЛ, О, категорія розміщення 1-4 відповідно до ГОСТ 15150 |
Де купити редуктор 1Ц2У
У компанії «Промпривод» ви завжди знайдете в наявності якісні вітчизняні перетворювачі, створені на сучасному обладнанні висококваліфікованим персоналом. У нас ви зможете купити редуктор 1Ц2У в Україні за найнижчою вартістю, адже ми працюємо без помічників!
«Промпривід» завжди відправляє замовлення в умовлений термін, надає чесну та тривалу гарантію на будь-який різновид товару, оперативно відправляє замовлення в країні та докладно консультує з будь-яких питань!
Оптовим клієнтам — гідна знижка!

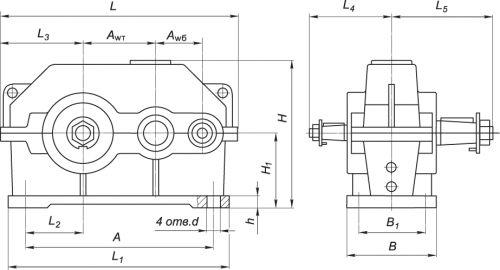

Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-100
Габаритні та приєднувальні розміри редукторів 1Ц2У
|
Aw т |
Aw б |
A |
B |
B 1 |
H |
H 1 |
h |
L |
L 1 |
L 2 |
L 3 |
L 4 |
L 5 |
d |
|
100 |
80 |
290 |
145 |
109 |
225 |
112 |
20 |
386 |
325 |
85 |
132 |
136 |
165 |
15 |
Основні технічні характеристики редукторів 1Ц2У
|
Найменування технічних характеристик |
Типорозмір редуктора |
|
|
1Ц2У-100 |
||
|
Передатні числа |
8; 10; 12,5; 16; 20; 25; 31,5; 40 |
|
|
Допустиме навантаження, Н |
на швидкохідному валу |
500 |
|
на тихенькохідному валу |
4500 |
|
|
Номінальний крутний момент, Н.м |
315 |
|
|
ККД |
0,97 |
|
|
Маса, кг |
20 |
|
Приєднувальні розміри конічних валів редуктора 1Ц2У
|
Швидкохідний вал |
Тихохідний вал |
||||||||||
|
d |
d 1 |
l |
l 1 |
b |
t |
d |
d 1 |
l |
l 1 |
b |
t |
|
20 |
М12х1,25 |
50 |
36 |
4 |
10,6 |
35 |
М20х1,5 |
80 |
58 |
6 |
18,55 |

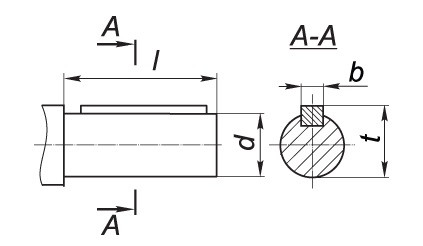

Приєднувальні розміри циліндричних валів редуктора 1Ц2У
|
Швидкохідний вал |
Тихохідний вал |
||||||
|
d |
l |
b |
t |
d |
l |
b |
t |
|
18k6 |
36 |
6 |
20,5 |
30m6 |
58 |
8 |
33 |
