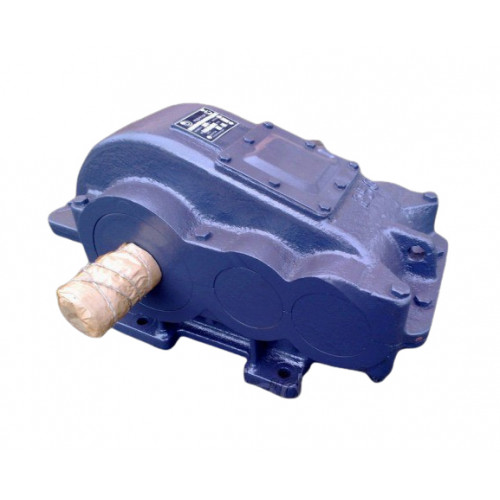

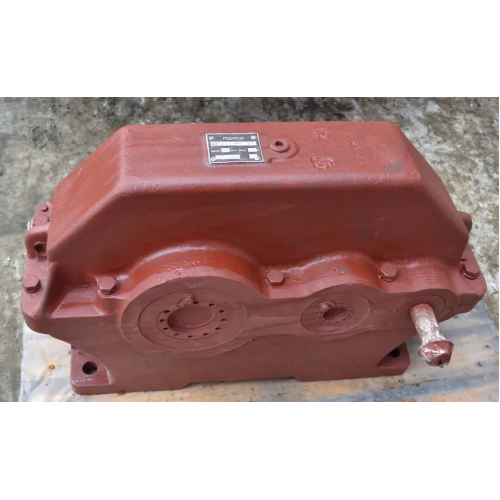

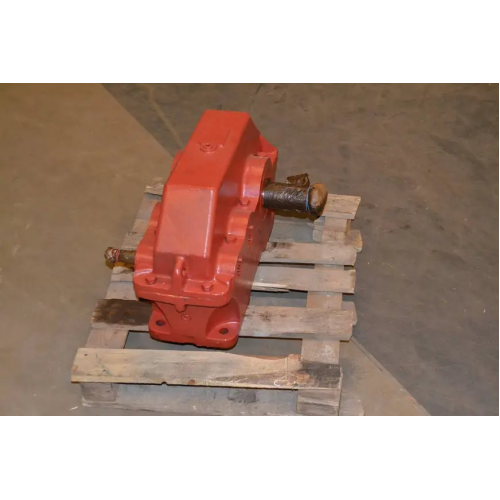

Редуктор 1Ц2У-160-12.5
Редуктор 1Ц2У-160-12.5 - це горизонтальний циліндричний механізм, який застосовується для перетворення показників моменту, що крутить, і швидкості обертів валу в різноманітних приводах.
Вали редуктора обертаються в різні боки, без особливої переваги, що дозволяє пристрою працювати з реверсивним навантаженням. Швидкість обертання вхідного валу має перевищувати 1800 обертів на хвилину. Такі редуктори дуже популярні, оскільки прості та надійні у використанні.
Зателефонувавши, вказаному на сайті, ви можете замовити редуктор та багато інших пристроїв. Наші менеджери допоможуть підібрати вам пристрій, який потрібний саме вам. Співпрацюючи з компанією виробником «Промпривод» ви отримуєте гарантію на 12 місяців. Кожен редуктор високої якості, оскільки перед відправкою він проходить додаткові перевірки. Доставка можлива по всій Україні, будь-яким зручним для вас способом.
Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-160
| Типорозмір | wт | wб | A | B | 1 | H | 1 | h | L | 1 | 2 | 3 | 4 | 5 | d |
| 1Ц2У- 160-12.5 | 160 | 100 | 425 | 195 | 140 | 335 | 170 | 24 | 545 | 475 | 135 | 195 | 170 | 224 | 24 |
Приєднувальні розміри конічних валів редуктора 1Ц2У-160
| Типорозмір | швидкохідний | тихохідний | ||||||||||
| d | 1 | l | 1 | b | t | d | 1 | l | 1 | b | t | |
| 1Ц2У-160-12.5 | 25 | М16х1,5 | 60 | 42 | 5 | 13,45 | 55 | М36х3,0 | 110 | 82 | 14 | 28,95 |
Приєднувальні розміри циліндричних валів редуктора 1Ц2У-160
| Типорозмір | швидкохідний | тихохідний | ||||||
| d | l | b | t | d | l | b | t | |
| 1Ц2У-160-12.5 | 22k6 | 42 | 6 | 24,5 | 50m6 | 105 | 14 |
53,5
|
Приєднувальні розміри у вигляді зубчастої напівмуфти редуктора 1Ц2У-160
| Типорозмір | b | d | 1 | 2 | 3 | L | l | 1 | Зачеплення | |
| m | z | |||||||||
| 1Ц2У-160-12.5 | 20 | 168 | 90 | 72F8 | 95 | 165 | 9 | 38 | 4 | 40 |
Технічні характеристики редуктора 1Ц2У-160
| Найменування технічних характеристик |
Од. вим. |
Типорозмір | |
| 1Ц2У-160 | |||
|
Передавальні числа |
12.5 | ||
|
Допустиме радіально |
на швидкохідному валу | Н | 1000 |
|
на тихохідному валу |
9000 | ||
|
Номінальний момент, що крутить, на тихохідному валу |
Н.м | 1250 | |
| ККД | % | 0,97 | |
| Маса | кг | 95 | |
Варіанти складання редукторів 1Ц2У

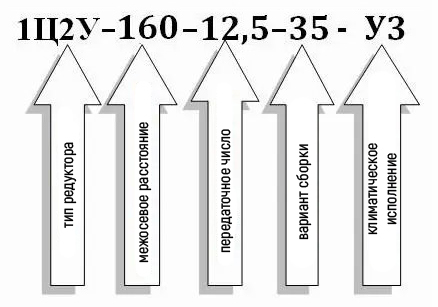

Схема умовних позначень 1Ц2У
