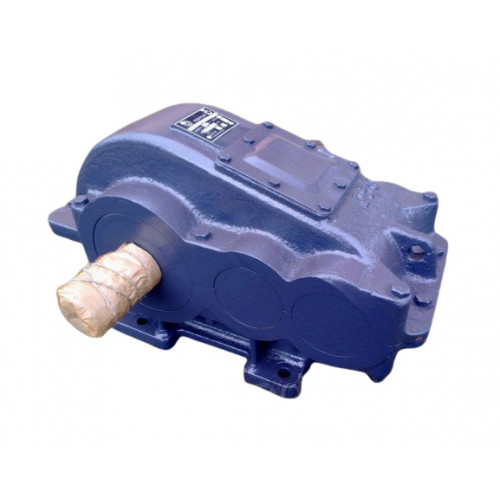

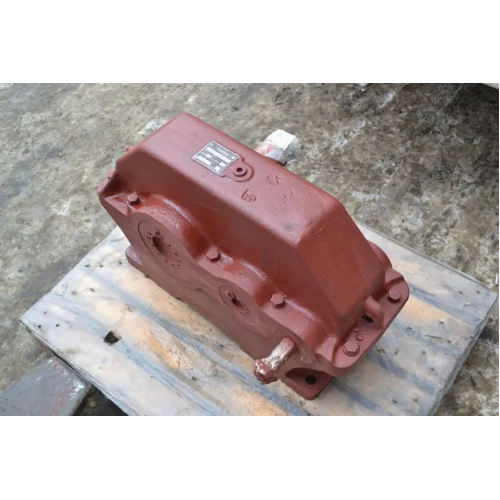

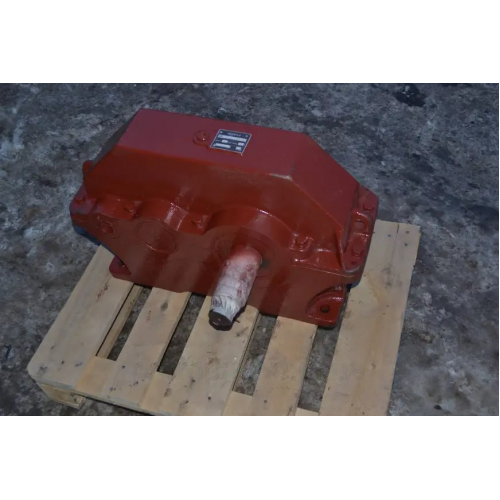

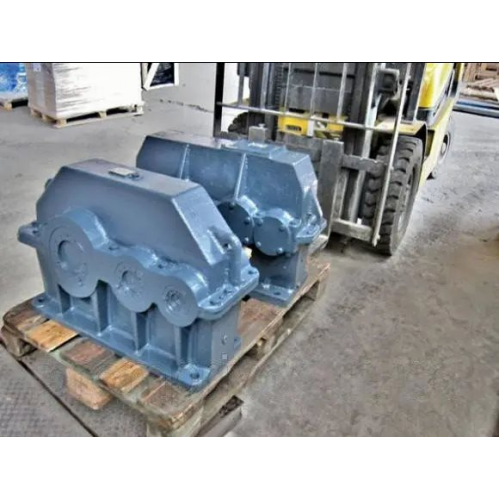

Редуктор 1Ц2У-250-10
Редуктор 1Ц2У-250-10 – це двоступінчастий горизонтальний агрегат із циліндричним типом передачі. Його встановлюють на загальномашинобудівне обладнання.
Дані редуктори дуже надійні та практично незамінні помічники на виробництві. Пристрій працює при різних навантаженнях, як із зупинками, так і безперервно (режим 24 години). Вали редуктора обертаються в різні боки, без особливої переваги. Такі редуктори не варто встановлювати у запилених приміщеннях.
Компанія «Промпривод» постачає товар найкращої якості. Купуючи пристрої у нас, ви отримуєте ціну та гарантію на 12 місяців від виробника. Також з кожним пристроєм йде оригінальний паспорт, з усіма печатками ВТК. Доставка здійснюється по всіх куточках України, у визначені раніше терміни. Для постійних клієнтів та оптових покупців діє гнучка система знижок.
Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-250
Типорозмір | wт | wб | A | B | 1 | H | 1 | h | L | 1 | 2 | 3 | 4 | 5 | d |
1Ц2У- 250-10 | 250 | 160 | 670 | 280 | 218 | 515 | 265 | 32 | 825 | 730 | 212 | 290 | 265 | 335 | 28 |
Приєднувальні розміри конічних валів редуктора 1Ц2У-250
Типорозмір | швидкохідний | тихохідний | ||||||||||
d | 1 | l | 1 | b | t | d | 1 | l | 1 | b | t | |
1Ц2У-250-10 | 40 | М24х2,0 | 110 | 82 | 10 | 20,9 | 90 | М64х4,0 | 170 | 130 | 22 | 46,75 |
Приєднувальні розміри циліндричних валів редуктора 1Ц2У-250
Типорозмір | швидкохідний | тихохідний | ||||||
d | l | b | t | d | l | b | t | |
1Ц2У-250-10 | 35k6 | 82 | 10 | 38 | 85m6 | 170 | 22 | 90 |
Приєднувальні розміри у формі зубчастої півмуфти редуктора 1Ц2У-250
Типорозмір | b | d | 1 | 2 | 3 | L | l | 1 | Зачеплення | |
m | z | |||||||||
1Ц2У-250-10 | 30 | 232 | 150 | 120F8 | 170 | 231 | 10 | 50 | 4 | 56 |
Технічні характеристики редуктора 1Ц2У-250
Найменування технічних характеристик |
Од. вим. |
Типорозмір | |
1Ц2У-250 | |||
Передавальні числа |
10 | ||
Допустиме радіально |
на швидкохідному валу | Н | 3150 |
на тихохідному валу |
18000 | ||
Номінальний момент, що крутить, на тихохідному валу |
Н.м | 5000 | |
ККД | % | 0,97 | |
Маса | кг | 320 |
