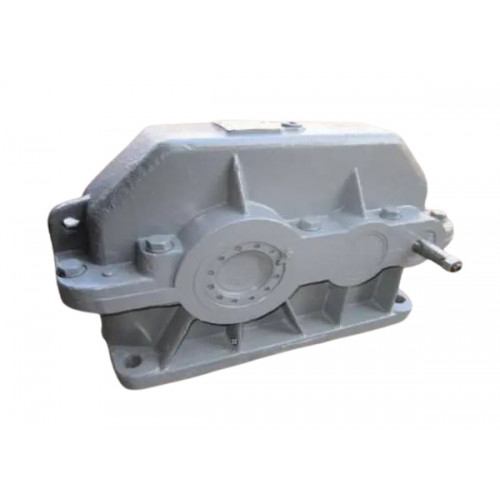

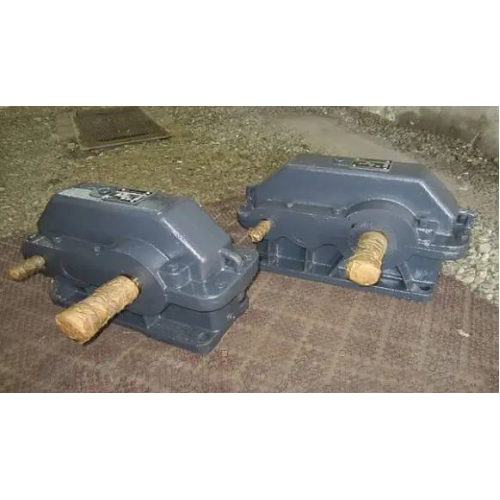

Редуктор 1Ц2У-250-16
Редуктори 1Ц2У-250-16 являють собою циліндричні механізми із зубчастою передачею, які широко застосовують у промисловості. Завдання редуктора полягає у збільшенні моменту, що крутить, і зменшенні частоти обертання.
Дані пристрої не вибагливі у використанні. Відмінно працюють з будь-яким навантаженням, будь то змінне або постійне, пряме або реверсивне. Так само вали редуктора можуть обертатися обидві сторони, без переваг, що є великим плюсом. Номінальна швидкість обертання вхідного валу має перевищувати 1800 оборотів на хвилину.
Компанія «Промпривод» постачає товар найкращої якості. Купуючи пристрої у нас, ви отримуєте ціну та гарантію на 12 місяців від виробника. Також з кожним пристроєм йде оригінальний паспорт, з усіма печатками ВТК. Доставка здійснюється по всіх куточках України, у визначені раніше терміни. Для постійних клієнтів та оптових покупців діє гнучка система знижок.
Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-250
Типорозмір | wт | wб | A | B | 1 | H | 1 | h | L | 1 | 2 | 3 | 4 | 5 | d |
1Ц2У- 250-16 | 250 | 160 | 670 | 280 | 218 | 515 | 265 | 32 | 825 | 730 | 212 | 290 | 265 | 335 | 28 |
Приєднувальні розміри конічних валів редуктора 1Ц2У-250
Типорозмір | швидкохідний | тихохідний | ||||||||||
d | 1 | l | 1 | b | t | d | 1 | l | 1 | b | t | |
1Ц2У-250-16 | 40 | М24х2,0 | 110 | 82 | 10 | 20,9 | 90 | М64х4,0 | 170 | 130 | 22 | 46,75 |
Приєднувальні розміри циліндричних валів редуктора 1Ц2У-250
Типорозмір | швидкохідний | тихохідний | ||||||
d | l | b | t | d | l | b | t | |
1Ц2У-250-16 | 35k6 | 82 | 10 | 38 | 85m6 | 170 | 22 | 90 |
Приєднувальні розміри у формі зубчастої півмуфти редуктора 1Ц2У-250
Типорозмір | b | d | 1 | 2 | 3 | L | l | 1 | Зачеплення | |
m | z | |||||||||
1Ц2У-250-16 | 30 | 232 | 150 | 120F8 | 170 | 231 | 10 | 50 | 4 | 56 |
Технічні характеристики редуктора 1Ц2У-250
Найменування технічних характеристик |
Од. вим. |
Типорозмір | |
1Ц2У-250 | |||
Передавальні числа |
16 | ||
Допустиме радіально |
на швидкохідному валу | Н | 3150 |
на тихохідному валу |
18000 | ||
Номінальний момент, що крутить, на тихохідному валу |
Н.м | 5000 | |
ККД | % | 0,97 | |
Маса | кг | 320 |
