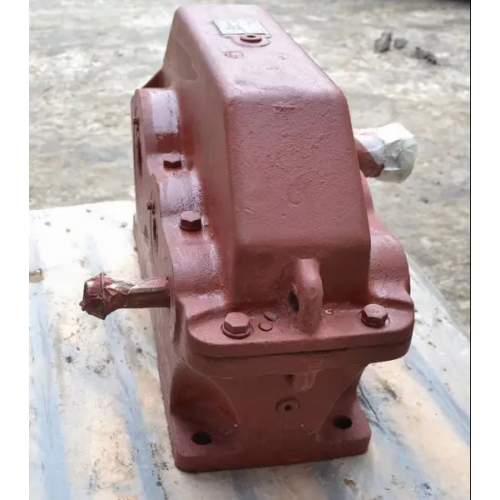

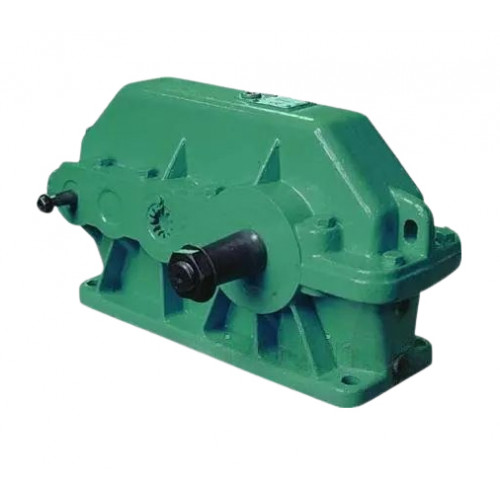

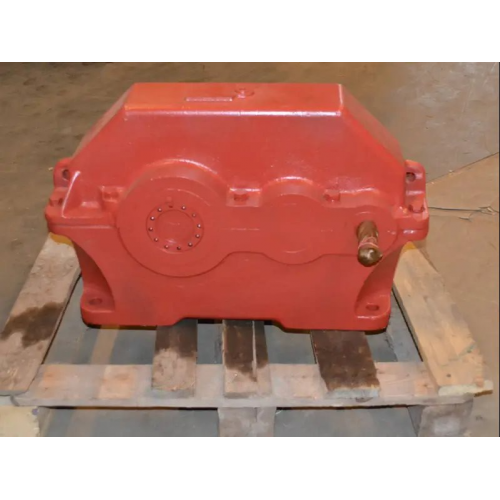

Редуктор 1Ц2У-250-20
Редуктор 1Ц2У-250-20 відноситься до горизонтальних механізмів з циліндричним типом передачі. Його встановлюють збільшення крутного моменту і зменшення частоти обертання.
Для стабільної та довгої служби, пристрій не варто встановлювати у запиленому чи вибухонебезпечному середовищі. Вали редуктора обертаються в різні боки, без особливої переваги, що дозволяє пристрою працювати з реверсивним навантаженням.
Компания «Промпривод» поставляет товар самого лучшего качества. Приобретая устройства у нас, вы получаете цену и гарантию на 12 месяцев от производителя. Так же с каждым устройством идет оригинальный паспорт, со всеми печатями ОТК. Доставка осуществляется по всем уголкам Украины, в оговоренные ранее сроки. Для постоянных клиентов и оптовых покупателей действует гибкая система скидок.
Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-250
| Типорозмір | wт | wб | A | B | 1 | H | 1 | h | L | 1 | 2 | 3 | 4 | 5 | d |
| 1Ц2У- 250-20 | 250 | 160 | 670 | 280 | 218 | 515 | 265 | 32 | 825 | 730 | 212 | 290 | 265 | 335 | 28 |
Приєднувальні розміри конічних валів редуктора 1Ц2У-250
| Типорозмір | швидкохідний | тихохідний | ||||||||||
| d | 1 | l | 1 | b | t | d | 1 | l | 1 | b | t | |
| 1Ц2У- 250-20 | 40 | М24х2,0 | 110 | 82 | 10 | 20,9 | 90 | М64х4,0 | 170 | 130 | 22 | 46,75 |
Приєднувальні розміри циліндричних валів редуктора 1Ц2У-250
| Типорозмір | швидкохідний | тихохідний | ||||||
| d | l | b | t | d | l | b | t | |
| 1Ц2У-250-20 | 35k6 | 82 | 10 | 38 | 85m6 | 170 | 22 | 90 |
Приєднувальні розміри у формі зубчастої півмуфти редуктора 1Ц2У-250
| Типорозмір | b | d | 1 | 2 | 3 | L | l | 1 | Зачеплення | |
| m | z | |||||||||
| 1Ц2У-250-20 | 30 | 232 | 150 | 120F8 | 170 | 231 | 10 | 50 | 4 | 56 |
Технічні характеристики редуктора 1Ц2У-250
| Найменування технічних характеристик |
Од. вим. |
Типорозмір | |
| 1Ц2У-250 | |||
|
Передавальні числа |
20 | ||
|
Допустиме радіально |
на швидкохідному валу | Н | 3150 |
|
на тихохідному валу |
18000 | ||
|
Номінальний момент, що крутить, на тихохідному валу |
Н.м | 5000 | |
| ККД | % | 0,97 | |
| Маса | кг | 320 | |
Варіанти складання редукторів 1Ц2У

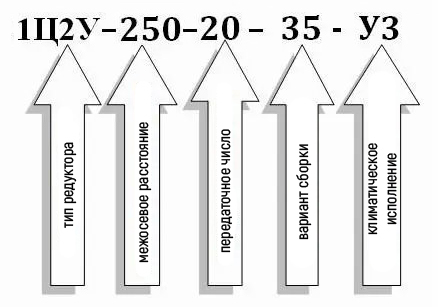

Схема умовних позначень 1Ц2У
