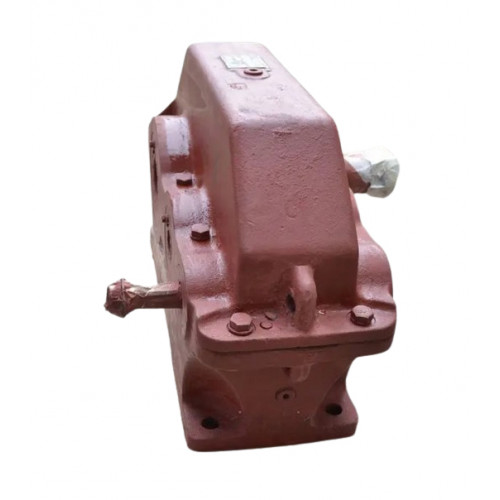

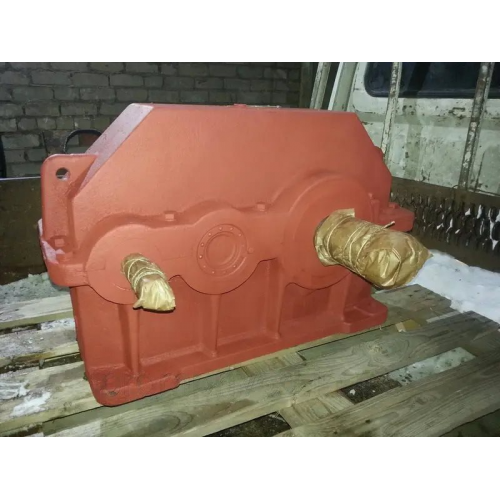

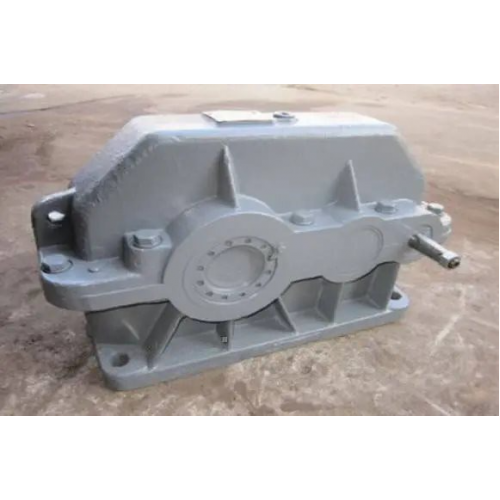

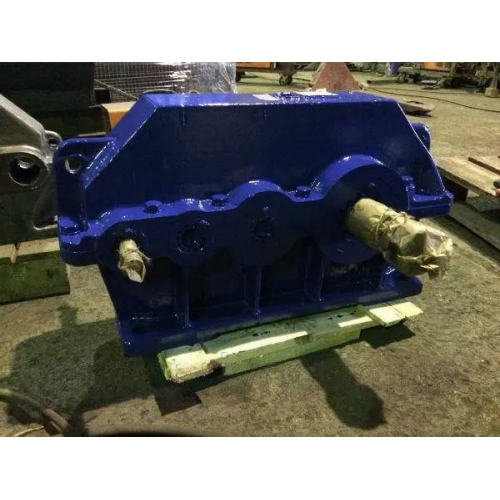

Редуктор 1Ц2У-315-10
Редуктор 1Ц2У-315-10 один з найнадійніших і затребуваних механізмів практично будь-якої галузі промисловості. Завдання редуктора полягає у зміні моменту, що крутить, і частоти обертання валу в приводах.
Дані редуктори дуже надійні та практично незамінні помічники на виробництві. Пристрій працює при різних навантаженнях, як із зупинками, так і безперервно (режим 24 години). Вали редуктора обертаються в різні боки, без особливої переваги. Такі редуктори не варто встановлювати у запилених приміщеннях.
Компанія виробник «Промпривод» вже більше 10 років вважається надійним постачальником найякіснішої продукції. Співпрацюючи з нами ви отримуєте низку переваг:
- Гарантія на 12 місяців.
- Оригінальний паспорт.
- 100% виконання умов договору.
- Доставка у будь-який куточок України, в обумовлені раніше терміни.
Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-315
Типорозмір | A wт | A wб | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
1Ц2У- 315-10 | 315 | 200 | 395 | 260 | 318 | 685 | 335 | 35 | 1030 | 370 | 215 | 360 | 300 | 420 | 28 |
Приєднувальні розміри конічних валів редуктора 1Ц2У-315
Типорозмір | швидкохідний вал | тихохідний вал | ||||||
d | l | b | t | d | l | b | t | |
1Ц2У-315 | 50k6 | 110 | 14 | 53,5 | 110m6 | 210 | 28 | 116 |
Приєднувальні розміри циліндричних валів редуктора 1Ц2У-315
Типорозмір | b | d | d1 | d2 | d3 | L | l | l1 | Зачеплення | |
m | z | |||||||||
1Ц2У-315-10 | 30 | 252 | 130 | 110F8 | 140 | 275 | 10 | 60 | 6 | 40 |
Приєднувальні розміри у формі зубчастої півмуфти редуктора 1Ц2У-315
Типорозмір | b | d | d1 | d2 | d3 | L |
1Ц2У-315-10 | 5 | 110h9 | 75h9 | 55 | М8х20 | 200 |
Технічні характеристики редуктора 1Ц2У-315
Найменування технічних характеристик |
Од. вим. |
Типорозмір | |
1Ц2У-315 | |||
Передавальні числа |
10 | ||
Допустиме радіально |
на швидкохідному валу | Н | 3500 |
на т/х циліндричному валу | 30000 | ||
на т/х валу у формі зубчастої муфти | 40000 | ||
Номінальний момент, що крутить, на вихідному валу |
Н.м. | 10000 | |
ККД | % | 0,98 | |
Маса | кг | 510 |
