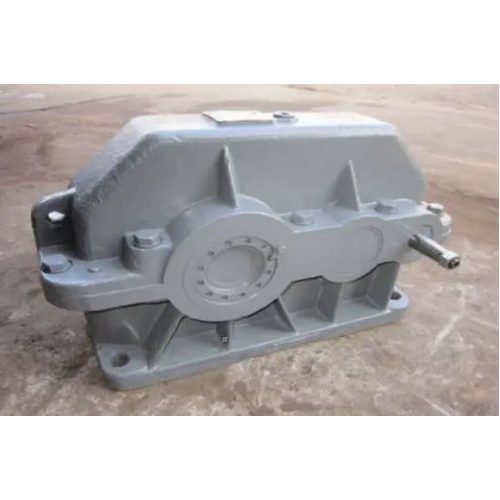

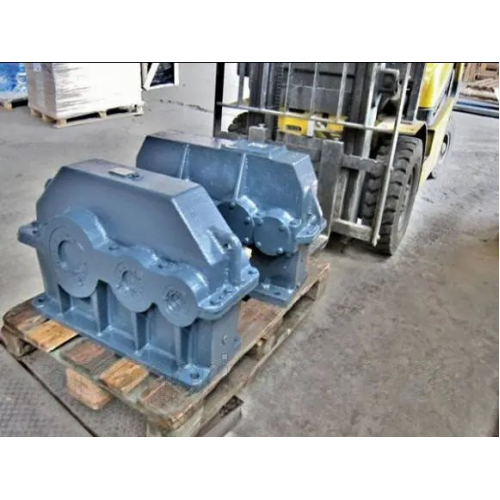

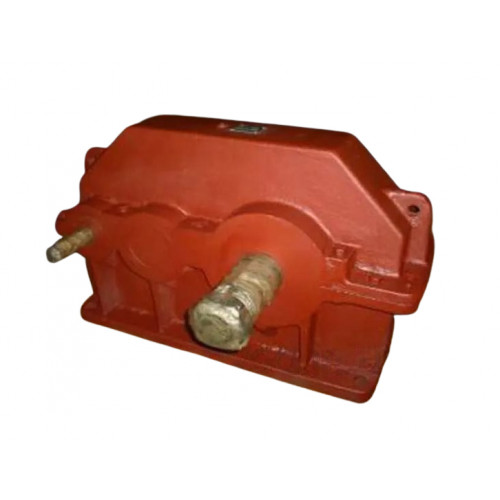

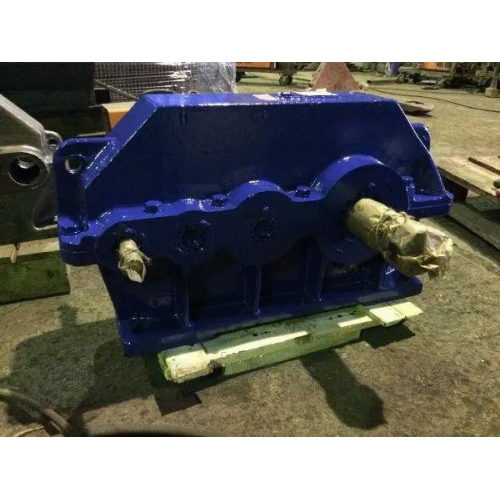

Редуктор 1Ц2У-355-8
Редуктор 1Ц2У-355-8 відноситься до двоступінчастих механізмів з циліндричним типом передачі та паралельним розташуванням осей. Його завдання: зміна показників крутного моменту та числа оборотів різних приводів. Застосовується у багатьох галузях промисловості.
Редуктор 1Ц2У-355-8 не любити пилу, так що найкраще його встановлювати в неагресивному та слабо запиленому середовищі. Пристрій працює при різних навантаженнях, як із зупинками, так і безперервно (режим 24 години). Вали редуктора обертаються в різні сторони, без особливої переваги.
Співпрацюючи з компанією «Промпривод», ви отримуєте безліч переваг:
- 100% виконання всіх умов договору.
- Товар найвищої якості.
- Гарантія від виробника на 1 рік.
- Відправлення та доставка у раніше обумовлені терміни.
- З кожним пристроєм йде паспорт.
Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-355
Типорозмір | A wт | A wб | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
1Ц2У- 355-8 | 355 | 225 | 435 | 280 | 360 | 740 | 375 | 35 | 1160 | 425 | 250 | 400 | 320 | 440 | 28 |
Приєднувальні розміри конічних валів редуктора 1Ц2У-355
Типорозмір | швидкохідний вал | тихохідний вал | ||||||
d | l | b | t | d | l | b | t | |
1Ц2У-355-8 | 55m6 | 110 | 16 | 59 | 125m6 | 210 | 32 | 132 |
Приєднувальні розміри циліндричних валів редуктора 1Ц2У-355
Типорозмір | b | d | d1 | d2 | d3 | L | l | l1 | Зачеплення | |
m | z | |||||||||
1Ц2У-355-8 | 35 | 294 | 130 | 110F8 | 140 | 310 | 12.5 | 65 | 7 | 40 |
Приєднувальні розміри у формі зубчастої півмуфти редуктора 1Ц2У-355
Типорозмір | b | d | d1 | d2 | d3 | L |
1Ц2У-355 | 5 | 125h9 | 75h9 | 55 | М8х20 | 235 |
Технічні характеристики редуктора 1Ц2У-355
Найменування технічних характеристик |
Од. вим. |
Типорозмір | |
1Ц2У-355 | |||
Передавальні числа |
8 | ||
Допустиме радіально |
на швидкохідному валу | Н | 4200 |
на т/х циліндричному валу | 40000 | ||
на т/х валу у формі зубчастої муфти | 50000 | ||
Номінальний момент, що крутить, на вихідному валу |
Н.м. | 14000 | |
ККД | % | 0,98 | |
Маса | кг | 700 |
