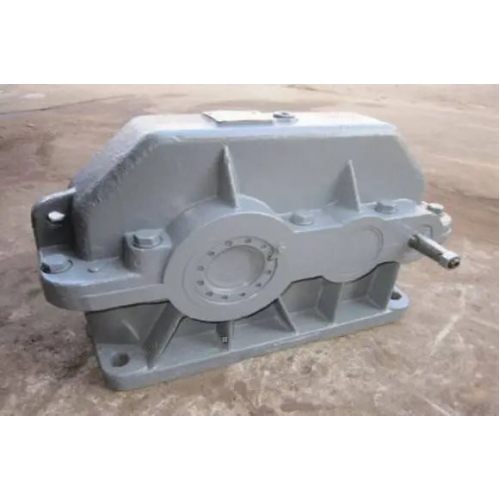

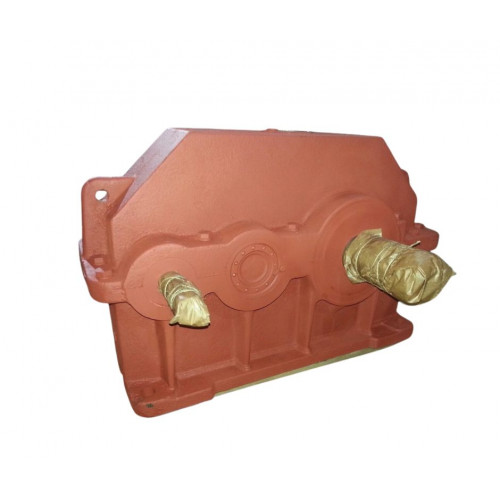

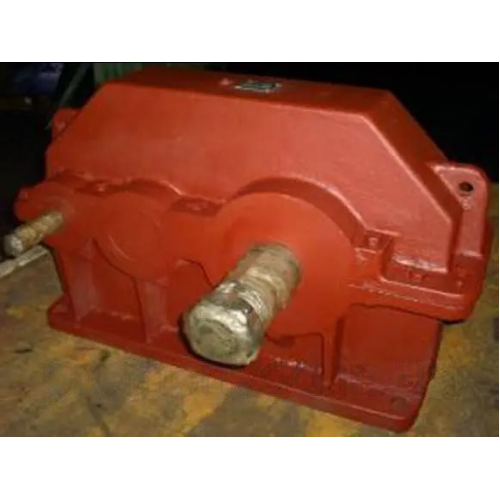

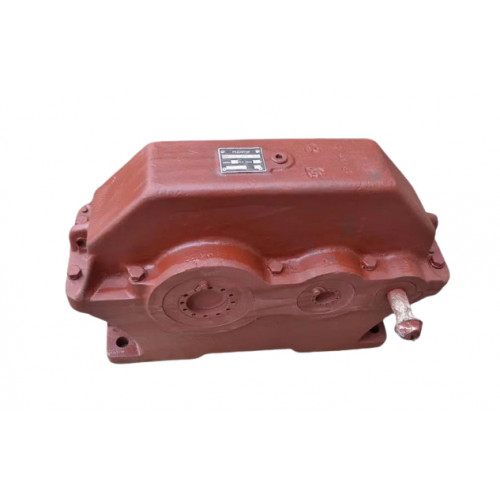

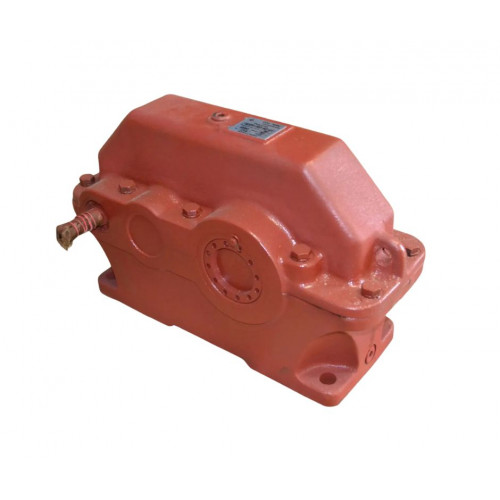

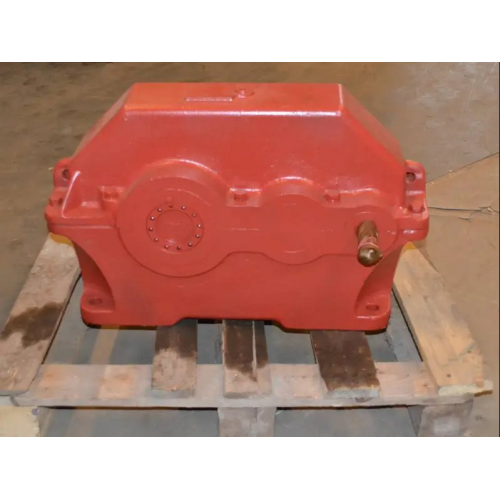

Редуктор 1Ц2У-500-16
Редуктор 1Ц2У-500-16 - це циліндричний горизонтальний пристрій, що широко застосовується в промисловості. Його встановлюють для збільшення крутного моменту і зменшення частоти обертання.
Дані редуктори дуже надійні та практично незамінні помічники на виробництві. Вали пристрою обертаються в обидві сторони, що дозволяє використовувати його з різними навантаженнями. Номінальна частота обертів вхідного валу становить 1800 об/хв.
Співпрацюючи з компанією «Промпривод» ви отримуєте низку переваг:
- Товар найвищої якості, що підтверджується гарантією на 12 місяців.
- Ціна від виробника.
- Обслуговування європейського рівня.
- 100% виконання всіх умов договору.
- Доставка можлива по всіх регіонах України.
Схема габаритних і приєднувальних розмірів редуктора 1Ц2У-500
Типорозмір | A wт | A wб | B | B1 | B2 | H | H1 | h | L | L1 | L2 | L3 | L4 | L5 | d |
1Ц2У- 500-16 | 500 | 315 | 700 | 580 | 650 | 1055 | 530 | 60 | 165 | 615 | 360 | 565 | 530 | 690 | 42 |
Приєднувальні розміри конічних валів редуктора 1Ц2У-500
Типорозмір | швидкохідний вал | тихохідний вал | ||||||
d | l | b | t | d | l | b | t | |
1Ц2У-500-16 | 90m6 | 170 | 25 | 95 | 180m6 | 300 | 45 | 190 |
Приєднувальні розміри циліндричних валів редуктора 1Ц2У-500
Типорозмір | b | d | d1 | d2 | d3 | L | l | l1 | Зачеплення | |
m | z | |||||||||
1Ц2У-500-16 | 50 | 420 | 200 | 160F8 | 230 | 470 | 15 | 70 | 10 | 40 |
Приєднувальні розміри у вигляді зубчастої напівмуфти редуктора 1Ц2У-500
Типорозмір | b | d | d1 | d2 | d3 | L |
1Ц2У-500-16 | 5 | 190h9 | 75h9 | 55 | М8х20 | 360 |
Технічні характеристики редуктора 1Ц2У-500
Найменування технічних характеристик |
Од. вим. |
Типорозмір | |
1Ц2Н-500 | |||
Передавальні числа |
16 | ||
Допустиме радіальне консольне навантаження |
на швидкохідному валу | Н | 10000 |
на т/х циліндричному валу | 100000 | ||
на т/х валу у вигляді зубчастої муфти | 100000 | ||
Номінальний момент, що крутить, на вихідному валу |
Н.м. | 56000 | |
ККД | % | 0,97 | |
Маса | кг | 2090 |
