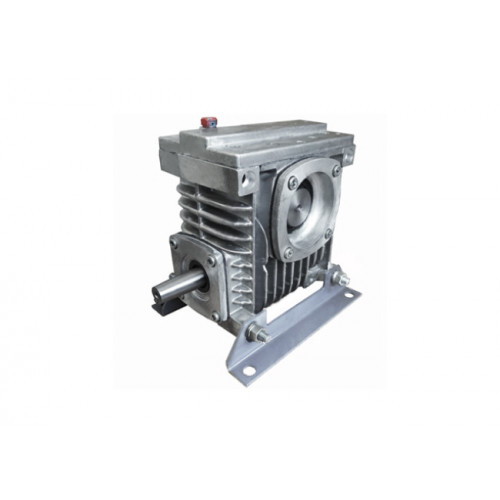

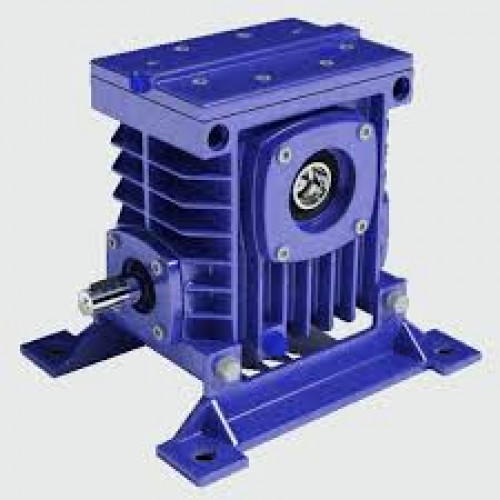

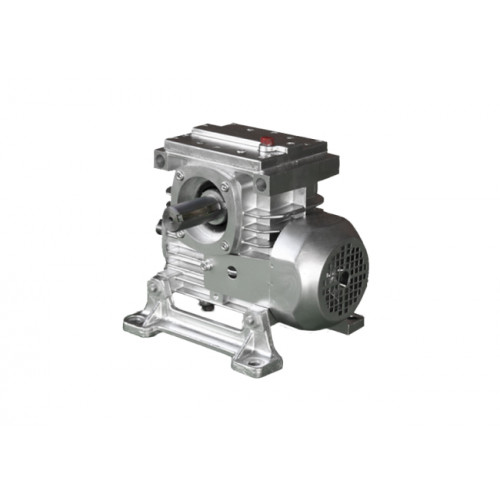

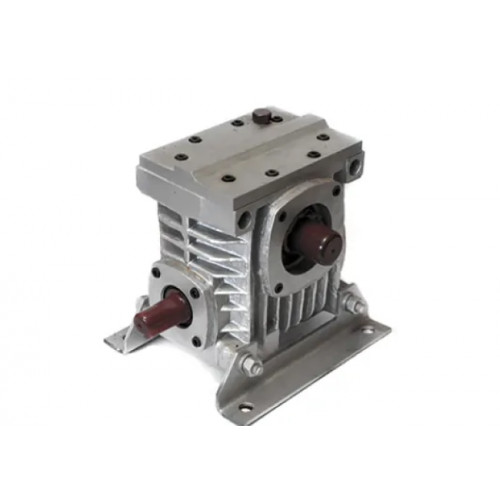

Черв'ячний редуктор Ч-80-10 варіанта складання 56
При необхідності під'єднати редуктор Ч-80-10-56 до інших приладів і механізмів за допомогою порожнистого валу, слід вибирати варіант складання 56 з симетричними виходами тихохідного валу по обидва боки пристрою.
Редуктор відноситься до черв'ячного типу, тому йому властивий плавний хід, невеликі габарити та можливість використання вкрай тривалий час.
Конструкція редуктора Ч-80
Варіант складання редуктора 56
Умови застосування редуктора Ч
Характеристика |
Значення |
Тип навантаження |
Постійний, змінний |
Напрямок руху вала |
Односпрямований або реверсивний |
Режим роботи |
Постійний або з зупинками |
Частота обертання вхідного вала, не більш ніж |
1800 об/хв |
Зовнішнє середовище |
Нейтральне, неагресивне та невибухонебезпечне |
Кліматичне виконання |
У, Т для категорії розміщення 1-3 і УХЛ, О для категорії розміщення 4 |
Купити редуктор Ч-80 в Україні найвигідніше у вітчизняного виробника
У компанії «Промпривод» ви завжди знайдете в безпосередній наявності або під замовлення черв'ячні редуктори у всіх необхідних варіантах збирання. Телефонуйте нам у будь-який зручний час, залишайте онлайн-заявки та консультуйтеся у досвідчених працівників про нюанси використання перетворювача.
Доставляємо редуктори Ч у будь-який регіон України перевіреними транспортними компаніями! Безліч перетворювачів є безпосередньою наявності, тому вони можуть бути відправлені вам у найкоротші терміни.
Габаритні та приєднувальні розміри черв'ячного редуктора Ч
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
105 |
120 |
100 |
140 |
163 |
180 |
72 |
37 |
160 |
100 |
150 |
100 |
13 |
Приєднувальні розміри швидкохідного вала редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
Ч-80 |
25 |
М8 |
42 |
20 |
5 |
13,45 |
Приєднувальні розміри тихохідного вала редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
Ч-80 |
35к6 |
М8 |
80 |
20 |
10 |
38 |
Приєднувальні розміри порожнистих валів редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
Ч-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 х 1,5 х H8 |
