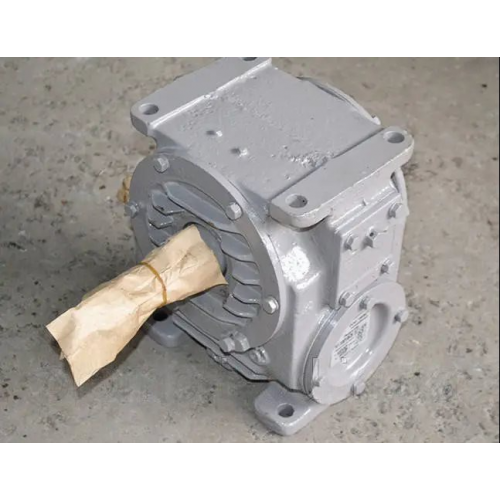

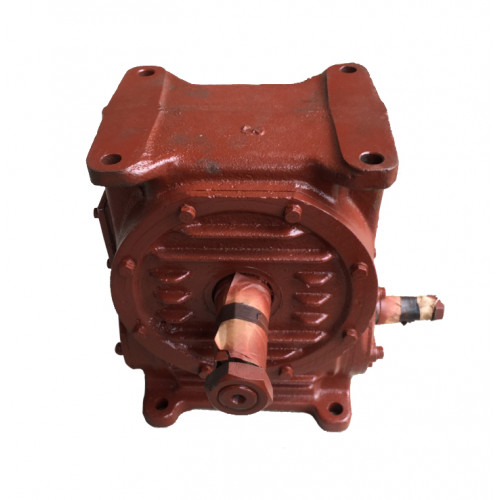

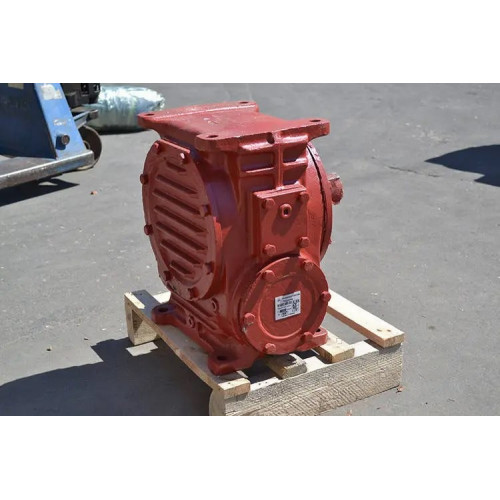

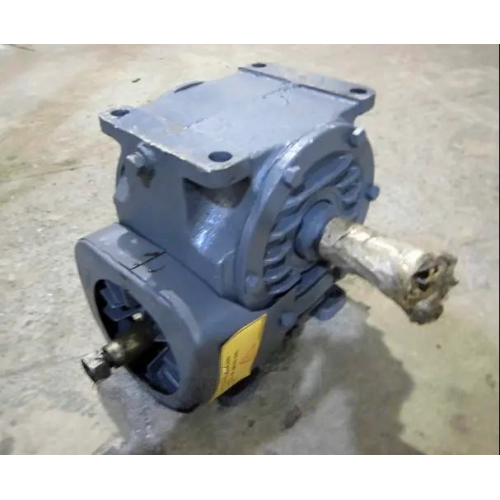

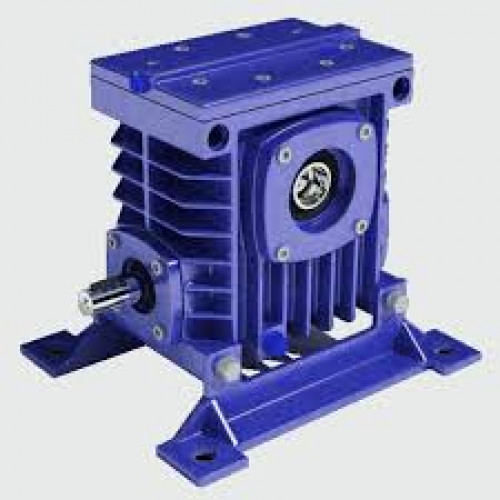

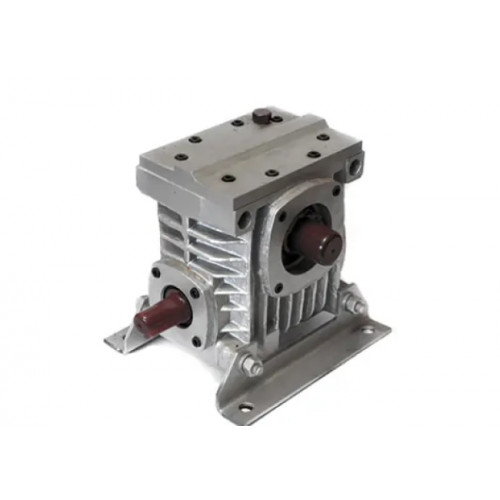

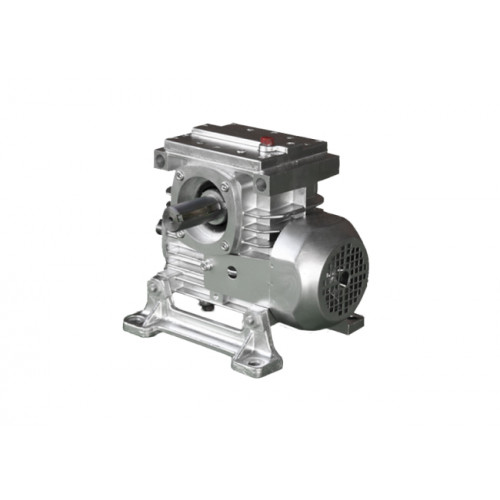

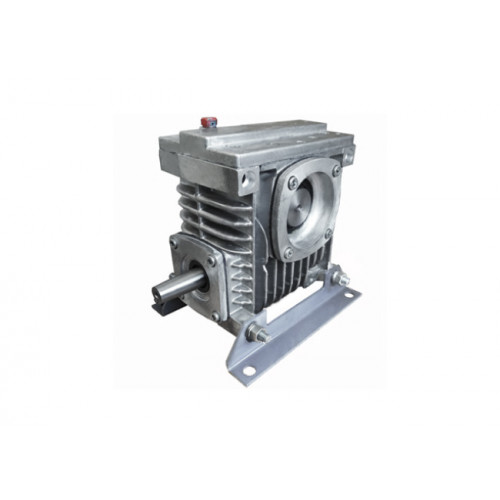

Черв'ячний редуктор Ч-80-16 варіанта складання 56
Редуктор Ч-80-16-56 має один вхід і два виведення тихохідного валу, розраховані на приєднання наступних ланок приводного ланцюга шляхом використання порожнистого валу перетворювача.
Його дозволяє фіксувати пристрої без використання муфт та ін. деталей. Черв'ячний редуктор має невелику масу та розміри, за що цінується в транспортній та сільськогосподарській сфері.

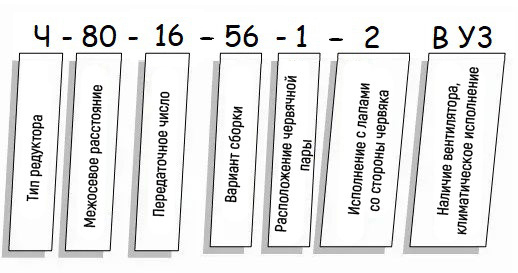

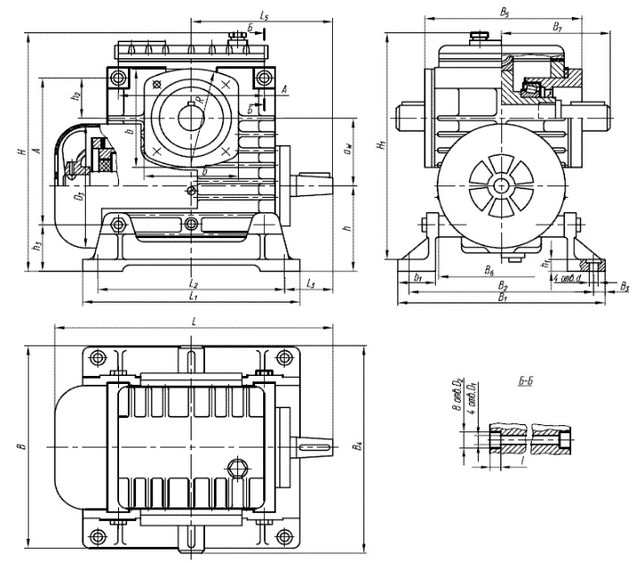

Конструкція редуктора Ч-80

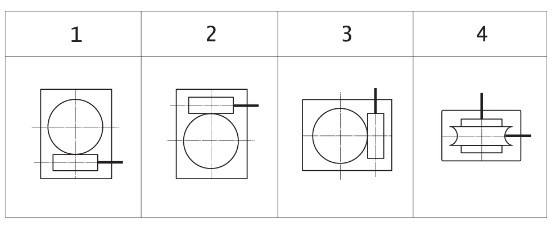

Варіант складання редуктора 56
![Вариант сборки редуктора Ч - схема Редуктор Ч купить](https://images.prom.ua/1262696027_1262696027.jpg?PIMAGE_ID=1262696027)
Умови застосування редуктора Ч
Характеристика |
Значення |
Тип навантаження |
Постійний, змінний |
Напрямок руху вала |
Односпрямований або реверсивний |
Режим роботи |
Постійний або з зупинками |
Частота обертання вхідного вала, не більш ніж |
1800 об/хв |
Зовнішнє середовище |
Нейтральне, неагресивне та невибухонебезпечне |
Кліматичне виконання |
У, Т для категорії розміщення 1-3 і УХЛ, О для категорії розміщення 4 |
Купити редуктор Ч-80 в Україні найвигідніше у вітчизняного виробника
У компанії «Промпривод» ви завжди знайдете в безпосередній наявності або на замовлення редуктори черв'ячні у всіх необхідних варіантах складання. Дзвоніть нам у будь-який зручний час, залишайте онлайн-заявки і консультуйтеся у досвідчених співробітників про нюанси використання перетворювача, що зацікавив вас.
Доставляємо редуктори Ч в будь-який регіон України перевіреними транспортними компаніями! Безліч перетворювачів знаходиться в безпосередній наявності, тому вони можуть бути відправлені вам у найкоротші терміни.

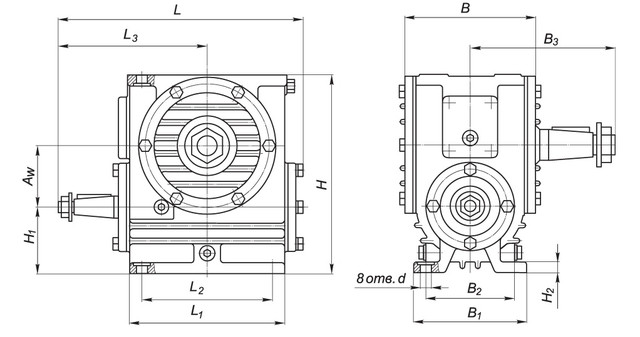

Габаритні та приєднувальні розміри черв'ячного редуктора Ч
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
105 |
120 |
100 |
140 |
163 |
180 |
72 |
37 |
160 |
100 |
150 |
100 |
13 |

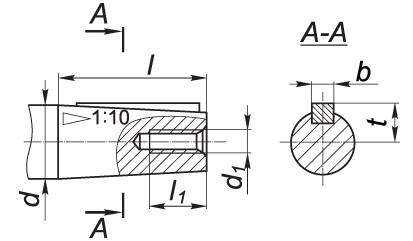

Приєднувальні розміри швидкохідного вала редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
Ч-80 |
25 |
М8 |
42 |
20 |
5 |
13,45 |

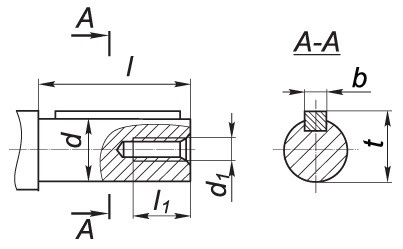

Приєднувальні розміри тихохідного вала редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
Ч-80 |
35к6 |
М8 |
80 |
20 |
10 |
38 |

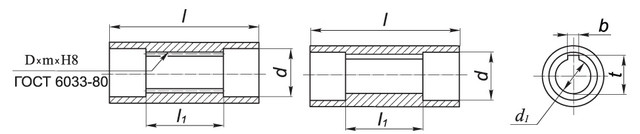

Приєднувальні розміри порожнистих валів редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
Ч-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 х 1,5 х H8 |
