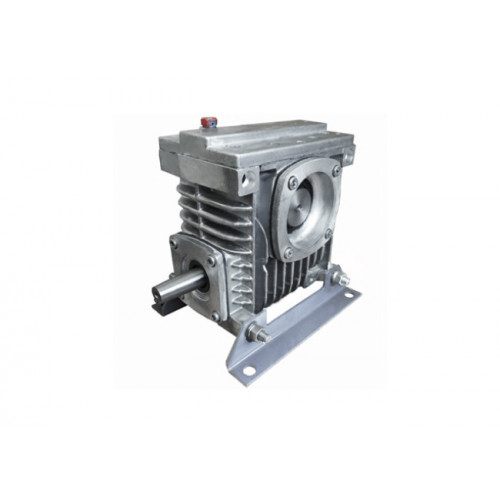

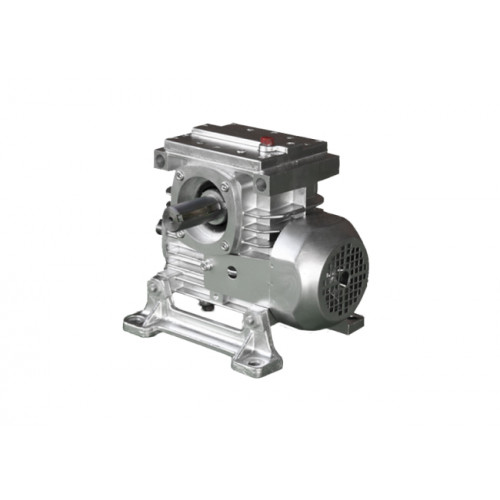

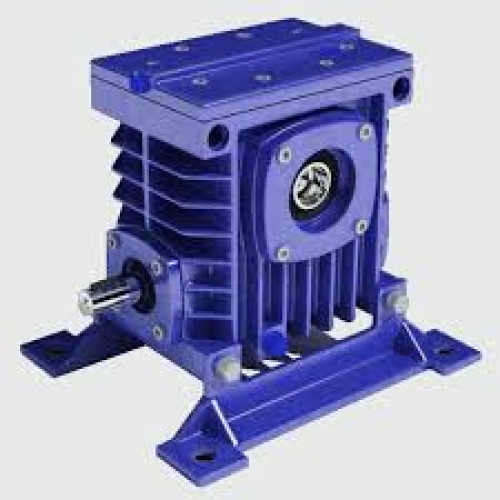

Черв'ячний редуктор Ч-80-8 варіанта складання 51
Для оптимізації різних циклів на виробництві та транспортній сфері нерідко вдаються до використання такого типу пристроїв як черв'ячні редуктори серії Ч.
Це особливий вид механізмів, що має уніфіковану будову, невелику вартість та украй тривалий термін служби. У нас ви можете замовити редуктор Ч-80-8-51, ціна на який залежатиме від кількості необхідного обладнання та технічних характеристик, що вас цікавлять.
Конструкція редуктора Ч-80
Варіант складання редуктора
![Вариант сборки редуктора Ч - схема Редуктор Ч купить](https://images.prom.ua/1262608017_1262608017.jpg?PIMAGE_ID=1262608017)
Умови застосування редуктора Ч
Характеристика |
Значення |
Тип навантаження |
Постійний, змінний |
Напрямок руху вала |
Односпрямований або реверсивний |
Режим роботи |
Постійний або з зупинками |
Частота обертання вхідного вала, не більш ніж |
1800 об/хв |
Зовнішнє середовище |
Нейтральне, неагресивне та невибухонебезпечне |
Кліматичне виконання |
У, Т для категорії розміщення 1-3 і УХЛ, О для категорії розміщення 4 |
Купити редуктор Ч-80 в Україні найвигідніше у вітчизняного виробника
У компанії «Промпривод» ви завжди знайдете в безпосередній наявності або на замовлення редуктори черв'ячні у всіх необхідних варіантах складання. Дзвоніть нам у будь-який зручний час, залишайте онлайн-заявки і консультуйтеся у досвідчених співробітників про нюанси використання перетворювача, що зацікавив вас.
Доставляємо редуктори Ч в будь-який регіон України перевіреними транспортними компаніями! Безліч перетворювачів знаходиться в безпосередній наявності, тому вони можуть бути відправлені вам у найкоротші терміни.
Габаритні та приєднувальні розміри черв'ячного редуктора Ч
A |
B |
B 1 |
B 2 |
B 3 |
H |
H 1 |
H 2 |
L |
L 1 |
L 2 |
L 3 |
d |
105 |
120 |
100 |
140 |
163 |
180 |
72 |
37 |
160 |
100 |
150 |
100 |
13 |
Приєднувальні розміри швидкохідного вала редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
Ч-80 |
25 |
М8 |
42 |
20 |
5 |
13,45 |
Приєднувальні розміри тихохідного вала редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
Ч-80 |
35к6 |
М8 |
80 |
20 |
10 |
38 |
Приєднувальні розміри порожнистих валів редуктора Ч
Редуктор |
d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
Ч-80 |
41 |
35 |
116 |
66 |
10 |
38,3 |
40 х 1,5 х H8 |
