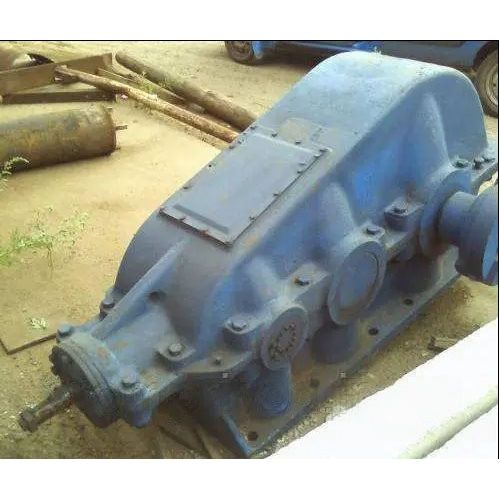

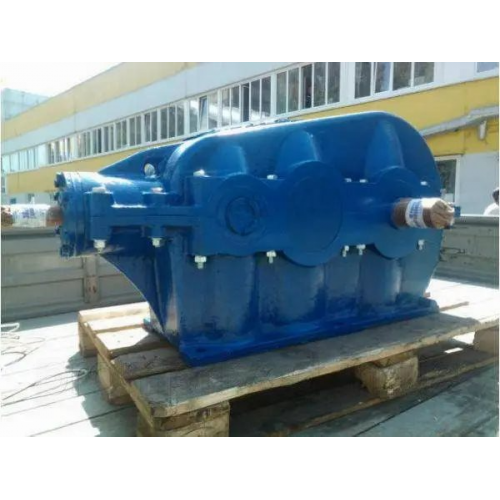

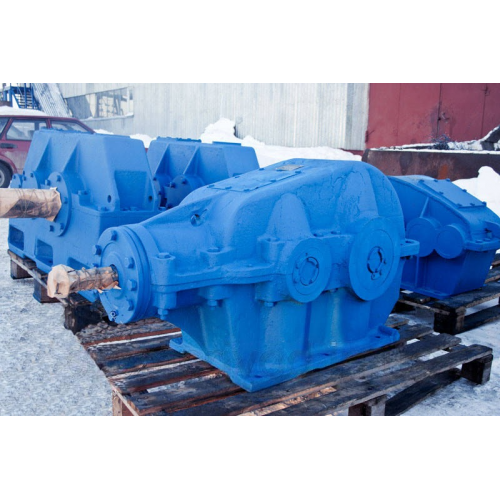

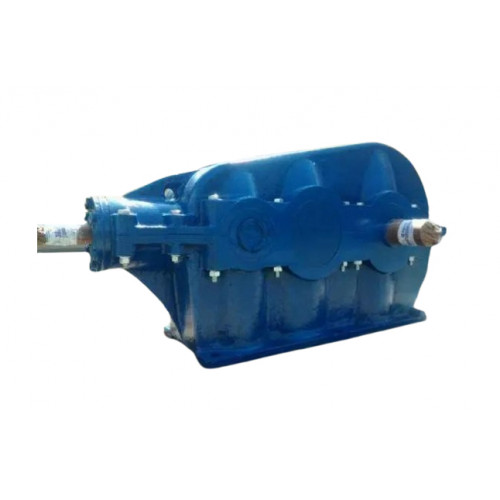

Редуктор КЦ1-250
Дані редуктори відносяться до редукторів конічно-циліндричного двоступінчастого типу, редуктор КЦ1-250 необхідний для застосування його у виробах підйомно-транспортного обладнання, а також для ремонтно-експлуатаційних потреб вже діючого обладнання. Агрегат покликаний збільшувати момент, що крутить, а частоту обертання різних машин або механізмів при цьому зменшувати
Механізм передбачає обертання валів в обидві сторони, частота обертання вхідного валу не повинна перевищувати 1500 об/хв, а окружна швидкість зубчастих передач повинна бути не більше 12 м/с.
Мультиплікатор розрахований на те, що працювати він буде безперервно, навантаження може бути при цьому як постійним, так і змінним, одного напрямку і реверсивним. Працювати редуктор типу КЦ1-250 може постійно, але з періодичними зупинками.
Кліматичні умови для роботи редуктора КЦ1-250 можуть бути досить різноманітними, це може бути район з помірним кліматом, тропічним (сухий і вологий).
Зазначимо, що значення крутного моменту, що допускається, на вихідному валу у всіх таблицях наведені за певних умов - спокійна безперервна робота редуктора КЦ1-250 протягом восьми годин на добу. Якщо ж умови роботи змінені, необхідно запровадити поправний коефіцієнт. Якщо працювати з іншими числами обертів вхідного валу, щоб знайти всі значення параметрів, необхідно використовувати метод інтерполяції.
Технічні характеристики: редуктор КЦ1-250:
|
Передавальне число |
Момент крутіння на виході, Нм |
Швидкість обертання вхідного валу, об/хв |
Навантаження на валах, Н |
Вага пристрою, кг |
|
|
швидкохідний |
тихохідний |
||||
|
6.3 |
1150 |
1500 |
1080 |
8400 |
320 |
|
10 |
1400 |
950 |
9350 |
||
|
14 |
800 |
||||
|
20 |
1150 |
600 |
8400 |
||
|
28 |
1000 |
480 |
7900 |
||
Редуктор КЦ1-250: габаритні та приєднувальні розміри
|
AWT |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
|
250 |
480 |
325 |
375 |
515 |
265 |
25 |
- |
1170 |
600 |
120 |
625 |
320 |
22 |
4 |
Розміри швидкохідного (конічного) валу редуктора КЦ1-250:
|
d |
d1 |
l |
l1 |
b |
t |
|
50 |
М36×3 |
110 |
82 |
12 |
26 |
Розміри тихохідного (циліндричного) валу редуктора КЦ1-250:
|
d2 |
l2 |
b1 |
t1 |
|
55 |
110 |
16 |
59 |
Розміри тихохідного валу (зубчастої напівмуфти) редуктора КЦ1-250:
.jpg)
|
b |
d |
d1 |
L |
l |
l1 |
Зачеплення |
|
|
m |
z |
||||||
|
25 |
150 |
90 |
267 |
14 |
48 |
3 |
48 |
Редуктор КЦ1-250 має 3 варіанти збирання, які показані нижче:
Редуктор КЦ1-250 умовне позначення:
КЦ1-250-28-41Ц-У3, де:
КЦ1 - тип редуктора;
250 - міжосьова відстань, мм;
28 - номінальне передавальне число;
41 - варіант складання;
Ц – циліндричний кінець вихідного валу;
У3 - кліматичне виконання та категорія розміщення за ГОСТ 15150-69
Важливо. Виконання кінця тихохідного валу може бути циліндричним – Ц або у вигляді частини зубчастої муфти – М.
