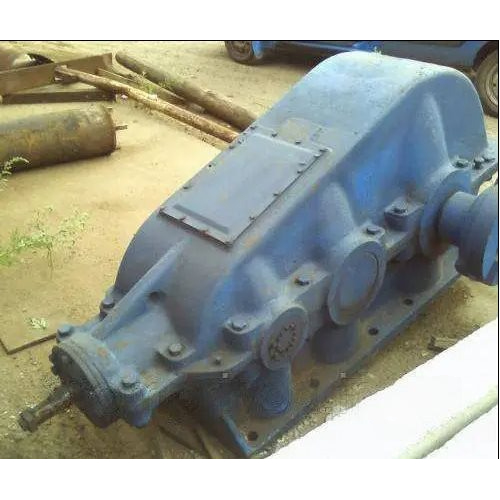

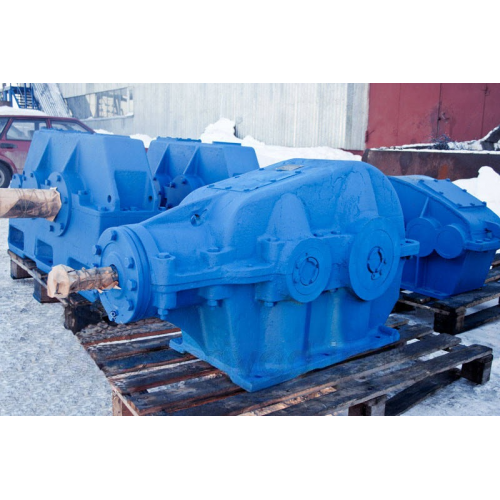

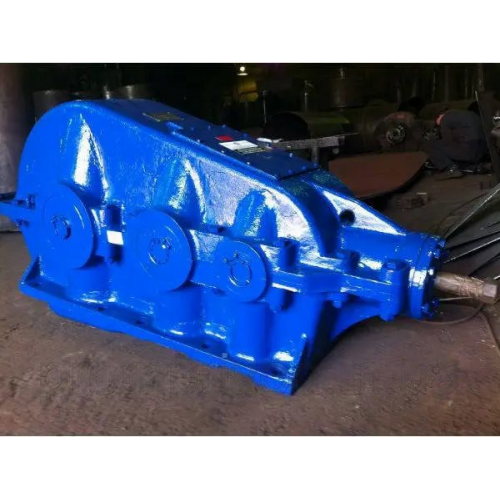

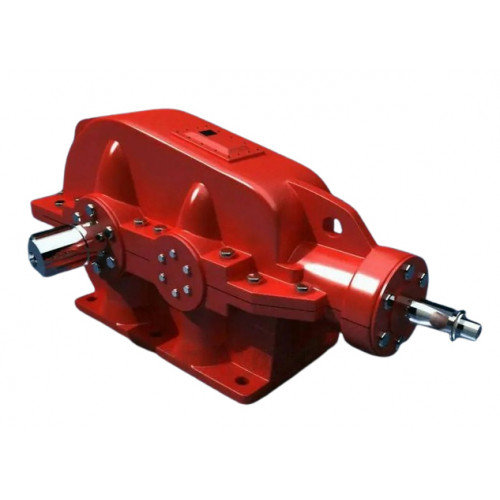

Редуктор КЦ1-300
Дані апарати відносяться до редукторів конічно-циліндричного двоступінчастого типу, застосовуються вони у виробах підйомно-транспортного обладнання, а також для різних ремонтно-експлуатаційних потреб вже діючого обладнання. Механізм КЦ1-300 покликаний збільшувати момент, що крутить, а частоту обертання різних машин або механізмів при цьому зменшувати
Редуктор КЦ1-300 припускає обертання валів в обидві сторони, частота обертання вхідного валу не повинна перевищувати 1500 об/хв, а окружна швидкість зубчастих передач повинна бути не більше 12 м/с.
Агрегат розрахований на те, що працювати він буде безперервно, навантаження може бути при цьому як постійним, так і змінним, одного напрямку і реверсивним. Працювати редуктор типу КЦ1-300 може постійно, але з періодичними зупинками.
Кліматичні умови для роботи редуктора КЦ1-300 можуть бути досить різноманітними, це може бути район з помірним кліматом, з тропічним (сухим та вологим).
Зазначимо, що значення крутного моменту, що допускається, на вихідному валу у всіх таблицях наведені за певних умов - спокійна безперервна робота редуктора КЦ1-300 протягом восьми годин на добу. Якщо ж умови роботи змінені, необхідно запровадити поправний коефіцієнт. Якщо працювати з іншими числами обертів вхідного валу, щоб знайти всі значення параметрів, необхідно використовувати метод інтерполяції.
Технічні характеристики: редуктор КЦ1-300:
Передавальне число |
Момент крутіння на виході, Нм |
Швидкість обертання вхідного валу, об/хв |
Навантаження на валах, Н |
Вага пристрою, кг |
|
швидкохідний |
тихохідний |
||||
6.3 |
1100 |
1500 |
1050 |
8290 |
405 |
10 |
1700 |
10300 |
|||
14 |
2200 |
1000 |
11700 |
||
20 |
2000 |
800 |
11180 |
||
28 |
1650 |
600 |
10150 |

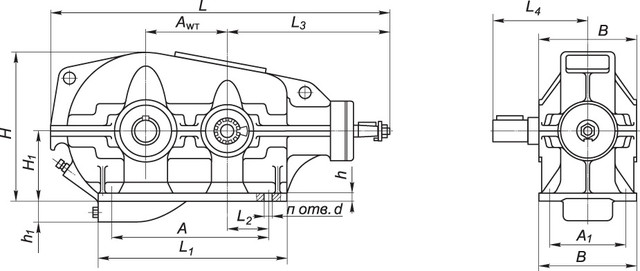

Редуктор КЦ1-300: габаритні та приєднувальні розміри
AWT |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
300 |
545 |
350 |
450 |
607 |
315 |
25 |
- |
1275 |
680 |
120 |
625 |
385 |
22 |
6 |
Розміри швидкохідного (конічного) валу редуктора КЦ1-300:
d |
d1 |
l |
l1 |
b |
t |
50 |
М36×3 |
110 |
82 |
12 |
26 |

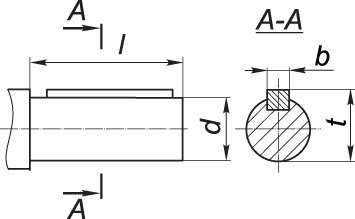

Розміри тихохідного (циліндричного) валу редуктора КЦ1-300:
d2 |
l2 |
b1 |
t1 |
70 |
140 |
20 |
74.5 |
Розміри тихохідного валу (зубчастої напівмуфти) редуктора КЦ1-300:
b |
d |
d1 |
L |
l |
l1 |
Зачеплення |
|
m |
z |
||||||
25 |
174 |
110 |
370 |
14 |
60 |
4 |
56 |
Редуктор КЦ1-300 має 3 варіанти складання, які показані нижче:
Редуктор КЦ1-300 умовне позначення:
КЦ1-300-28-41Ц-У3, де:
КЦ1 – тип редуктора;
300 - міжосьова відстань, мм;
28 - номінальне передавальне число;
41 - варіант складання;
Ц – циліндричний кінець вихідного валу;
У3 - кліматичне виконання та категорія розміщення за ГОСТ 15150-69
Важливо. Виконання кінця тихохідного валу може бути циліндричним – Ц або у вигляді частини зубчастої муфти – М.
