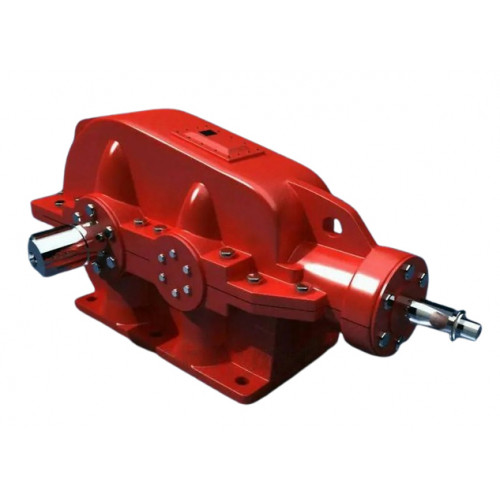

Редуктор КЦ2-1300-180
Редуктор КЦ2-1300-180 відноситься до триступінчастих горизонтальних пристроїв з типом циліндричним передачі. Такі пристрої дуже популярні через свою надійність і довгостроковий термін служби. Основне завдання редуктора - перетворення крутного моменту і частоти обертання валу в приводах різного обладнання.
Редуктори дуже прості в експлуатації, до того ж їх застосовують у помірному та тропічному кліматі. Вали такого пристрою обертаються в обох напрямках, без особливої переваги. Частота обертання вхідного валу вбирається у 1500 обертів на хвилину. Ідеальне середовище для редуктора – не агресивне і в міру запилене.
Для замовлення редуктора ви можете зателефонувати за телефоном, вказаним на сайті. Наші менеджери допоможуть вам з вибором пристрою, а також підберуть для вас зручний спосіб доставки та оплати. Співпрацюючи з компанією «Промпривод», ви отримуєте низку переваг:
- Усі редуктори найвищої якості.
- Максимально швидка обробка та виконання замовлень.
- Професійне консультування.
- Унікальний паспорт для кожного пристрою.
- Доставка по всіх куточках України, будь-яким зручним для вас способом.
Габаритні і приєднувальні розміри редуктора КЦ2-1300:
Технічні характеристики редуктора КЦ2-1300:
Передавальне число |
Момент кручення на виході, Нм в залежності від швидкості обертання валу на вході, об/хв |
Навантаження, що діє на валу, Н |
Вага пристрою, кг |
|||
600 |
750 |
1500 |
швидкохідний |
тихохідний |
||
180 |
37500 |
16000 |
92500 |
5110 |
AWT |
AWП |
A |
A1 |
B |
H |
H1 |
h |
h1 |
L |
L1 |
L2 |
L3 |
L4 |
d |
n |
800 |
500 |
2020 |
740 |
850 |
1282 |
530 |
50 |
240 |
3178 |
2200 |
220 |
1030 |
790 |
39 |
10 |
Розміри швидкохідного (конічного) валу редуктора КЦ2-1300:
d |
d1 |
l |
l1 |
b |
t |
90 |
М64×4 |
170 |
130 |
22 |
46.8 |
Розміри тихохідного (циліндричного) валу редуктора КЦ2-1300:
d2 |
l2 |
b1 |
t1 |
190 |
350 |
45 |
200 |
Розміри тихохідного валу (зубчастої напівмуфти) редуктора КЦ2-1300:
b |
d |
d1 |
L |
l |
l1 |
Зачеплення |
|
m |
z |
||||||
40 |
348 |
215 |
605 |
25 |
85 |
6 |
56 |
Редуктор КЦ2-1300 має 3 варіанти складання, які показані нижче:

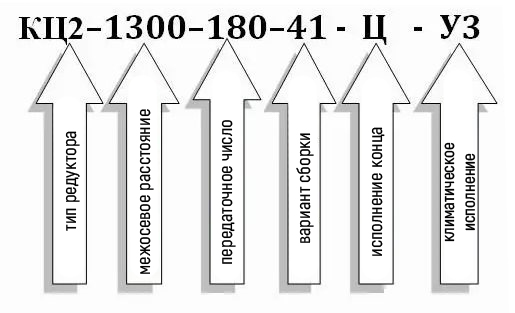

Умовне позначення при замовленні редуктора типу КЦ2-1300:
Зазначимо, що виконання кінця тихохідного вала може бути циліндричним - Ц або у вигляді частини зубчастої муфти - М.
