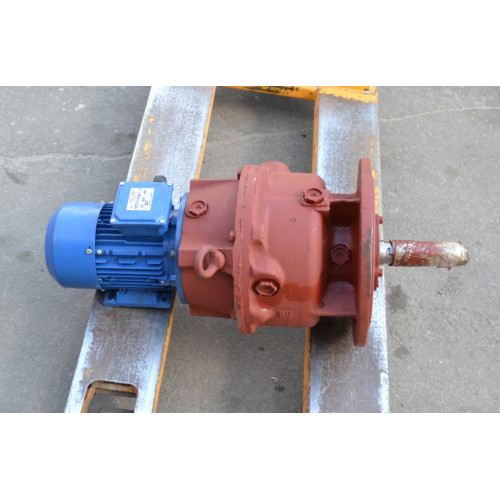

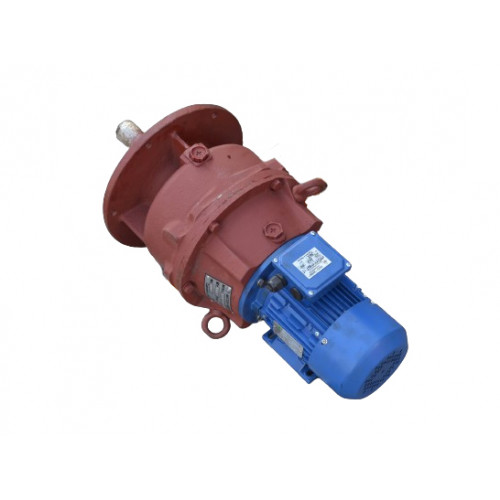

Мотор-редуктор МПО-2М-10
Пропонуємо до вашої уваги мотор-редуктор МПО - мотор-редуктор МПО-2М-10. Використовують мотор-редуктор МПО-2М-10 досить широко: і в медичній, і в хімічній, і мікробіологічній, і в харчовій промисловості, а також в інших областях. Застосовується агрегат одночасно з апаратами, які оснащені механізмами, що перемішують, і, крім того, з машинами загального застосування.
Мотор-редуктор МПО-2М-10 є планетарним зубчастим типом, виконаний він у вигляді блоку асинхронного обдувного двигуна і планетарного редуктора. У комплектацію мотор-редуктора МПО-2М-10 входять електродвигуни загального застосування та електродвигуни, виконані у вибухозахисному варіанті.
Мотор-редуктор МПО-2М-10 відрізняють:
- підвищена здатність навантаження і надійність;
- безвідмовність у ході застосування;
- найкращий коефіцієнт корисної дії;
- широкий діапазон передавальних величин.
Мотор-редуктор МПО-2М-10 розрахований для роботи в наступних умовах:
- режим роботи тривалий;
- обертання вихідного валу у будь-який бік;
- кліматичні виконання У та Т за ГОСТ 15150;
- неагресивне та вибухонебезпечне довкілля (належить до мотор-редукторів з вибухозахищеними електродвигунами);
- температура довкілля від -40С до +50С.
Технічні характеристики планетарного мотор-редуктора МПО-2М-10:
|
Передавальне число |
Швидкість, з якою обертається вихідний вал, об/хв |
Момент крутіння на виході, Нм |
Маса пристрою, кг |
Рівень потужності за шкалою А, дБ (не більше) |
Двигун |
|
|
Марка двигуна |
Потужність, кВт |
|||||
|
23.1 |
63 |
441 |
102 |
89 |
4АМХ100S4 |
3 |
|
142 |
2B100S4 |
|||||
|
28.2 |
50 |
139 |
102 |
4AMX100S4 |
||
|
142 |
2B100S4 |
|||||
|
278 |
86 |
86 |
4AMX80B4 |
1.5 |
||
|
100 |
B80B4 |
|||||
|
555 |
81 |
4AMX71B4 |
0.75 |
|||
|
88 |
B71B4 |
|||||
|
45.5 |
31.5 |
220 |
86 |
4AMX80B4 |
1.5 |
|
|
100 |
B80B4 |
|||||
|
441 |
81 |
4AMX71B4 |
0.75 |
|||
|
88 |
B71B4 |
|||||
|
66.5 |
20 |
347 |
86 |
4AMX80B4 |
1.5 |
|
|
100 |
B80B4 |
|||||
|
694 |
81 |
4AMX71B4 |
0.75 |
|||
|
88 |
B71B4 |
|||||
|
81.6 |
16 |
434 |
81 |
4AMX71B4 |
||
|
88 |
B71B4 |
|||||
|
208 |
6.3 |
543 |
71 |
4AA63B4 |
0.37 |
|
|
85 |
B63B4 |
|||||

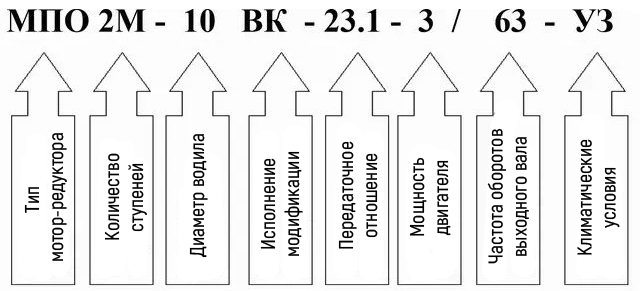

Приклад умовного позначення двигуна редуктора МПО-2М-10:

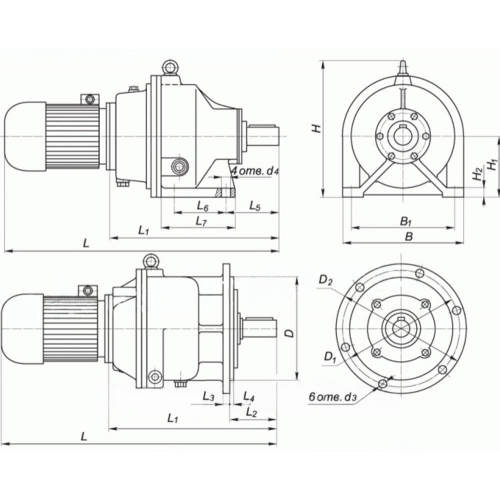

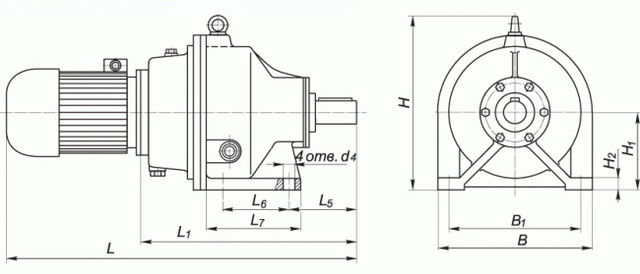

Приєднувальні та габаритні розміри планетарного двигуна редуктора МПО-2М-10 (варіант кріплення на лапах):
|
L |
L1 |
L5 |
L6 |
L7 |
B |
B1 |
H |
H1 |
H2 |
d4 |
|
730 |
430 |
125 |
150 |
210 |
300 |
250 |
365 |
160 |
20 |
17 |

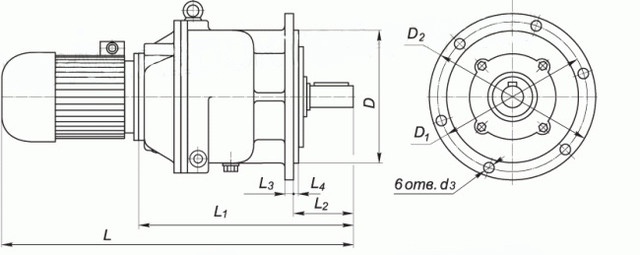

Приєднувальні та габаритні розміри планетарного двигуна редуктора МПО-2М-10 (варіант кріплення на фланці):
|
L |
L1 |
L2 |
L3 |
L4 |
D |
D1 |
D2 |
d3 |
|
730 |
430 |
110 |
16 |
6 |
270 |
300 |
330 |
13 |

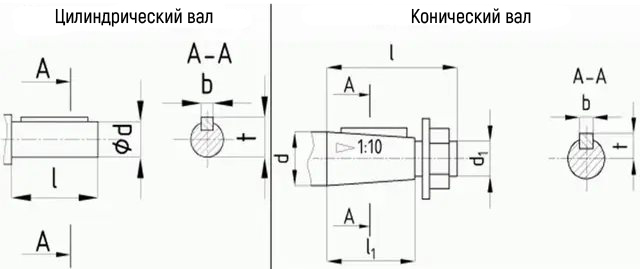

Розміри циліндричного та конічного валів:
|
d |
d1 |
d2 |
l |
l1 |
l2 |
b |
t |
n |
|
40k6 |
32 |
38 |
80 |
5 |
4 |
12 |
43 |
6 |
