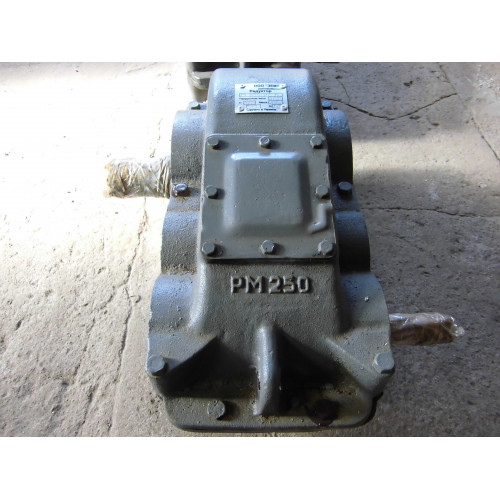

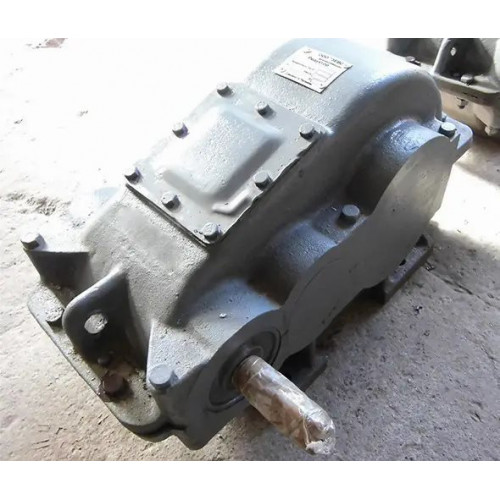

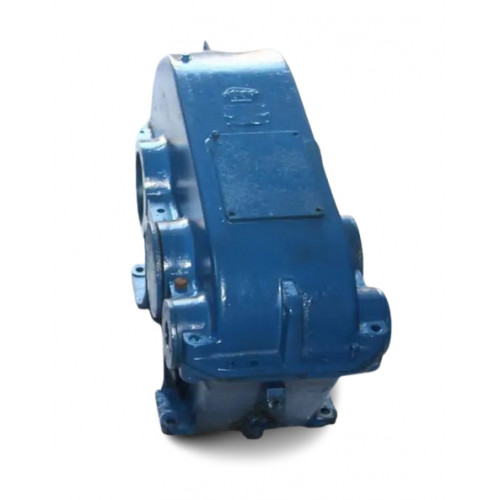

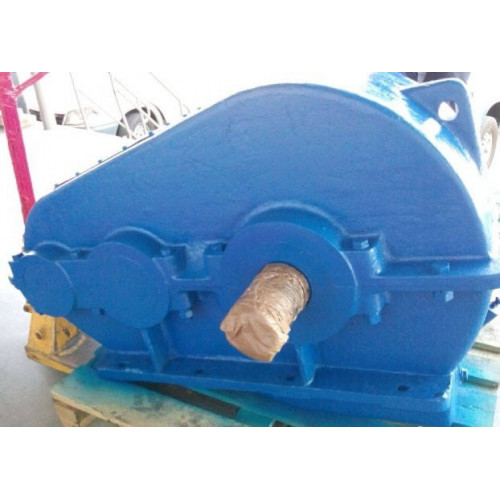

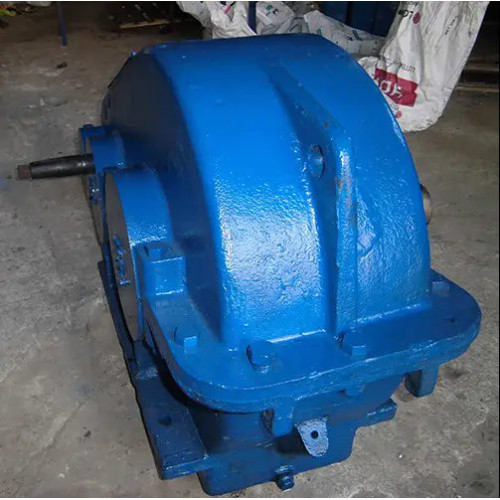

Циліндричний редуктор РМ-250-40 варіанта складання 11
Редуктор РМ-250-40-11 має два ступені та циліндричний тип передачі з евольвентним типом зачеплення. Встановлюють перетворювачі для отримання оптимальних показників таких величин як частота обертання і момент, що крутить. Оскільки агрегат має загальномашинобудівне призначення, сфера його застосування дуже велика.
Ми пропонуємо купити редуктор РМ-250-40, який оснащений одним тихохідним та одним швидкохідним валом для приєднання електродвигуна та приводу виконавчого механізму. Кінці валів виходять на один бік пристрою.
Варіант складання редуктора
Умови застосування
Опис |
Характеристика |
Тип навантаження |
Постійний, змінний, одного напряму, ревервивний |
Режими роботи |
Тривалий або зі змінними зупинками |
Обертання валів |
У будь-який бік |
Максимально допустима частота обертання вхідного вала |
1500 об/хв |
Температура зовнішнього середовища |
Від -40 до +50 градусів Цельсія |
Кліматичне виконання, категорія розміщення |
У і Т, категорія розміщення I-IV відповідно до ГОСТ 15150-69 |
Робота в умовах підвищеної запиленості |
Допускається |
Купити редуктор РМ, ціна якого є цілком прийнятною, ви можете на сайті компанії «Промпривод». Ми випускаємо редуктори різних варіантів складання, що суттєво полегшить вам пошук необхідного монтажного варіанту. Також зателефонувавши за телефоном, вказаним на сайті, ви отримуєте висококваліфіковану допомогу при виборі перетворювача. Наші спеціалісти нададуть вам всю необхідну інформацію та допоможуть в оформленні замовлення.
Ми продаємо, якісні перетворювачі з гарантією та всіма сертифікуючими документами, а також здійснюємо швидку доставку до будь-якого населеного пункту України.
Технічні характеристики редуктора РМ-250-40
Передавальне число, u |
Фактичне передавальне число, u1 |
ККД, % |
Маса редуктора, кг |
AwЗ |
AwT |
AwБ |
Об'єм олії, що заливається, л |
40 |
40.17 |
98 |
85 |
250 |
150 |
100 |
1.6 |
Частота обертання вхідного валу, об/хв |
Допустимий момент, що крутить, на вихідному валу при роботі редуктора в повторно короткочасних режимах, Н*м для передавальних чисел |
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н |
||
40.0 |
Вхідний (швидкохідний) вал |
Вихідний (тихохідний) |
Вихідний (тихохідний) вал у вигляді зубчастої напівмуфти |
|
600 |
3400 |
3100 |
24000 |
19100 |
750 |
3400 |
2900 |
22000 |
17600 |
1000 |
3400 |
2600 |
20500 |
16000 |
1250 |
3300 |
2400 |
19000 |
15000 |
1500 |
3300 |
2400 |
18500 |
14200 |

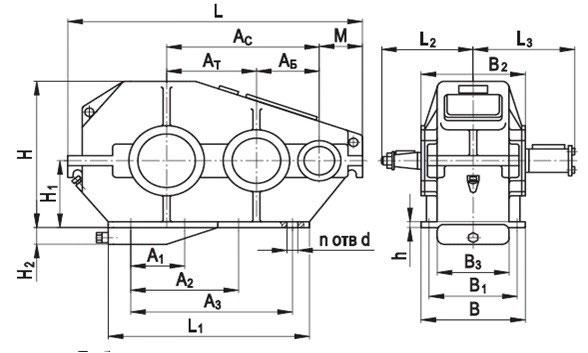

Габаритні та приєднувальні розміри редуктора РМ-250-40
Aw |
Aw2 |
L |
L1 |
L2 |
I |
I1 |
I2 |
I3 |
I4 |
250 |
150 |
540 |
200 |
239 |
320 |
235 |
45 |
50 |
189 |
I5 |
B |
B1 |
B2 |
H |
H1 |
h |
d |
маса, кг |
|
249 |
230 |
190 |
230 |
312 |
160 |
22 |
17 |
85 |
Розміри конічних кінців вхідних і вихідних валів редуктора РМ
Редуктор | Вал | d1 | d2 | d3 | d4 | l | l1 | b | h | t |
РМ-250 |
вхідний |
30 | 27.1 | М20х1.5 | 50 | 80 | 58 | 5 | 5 | 2 |
Розміри циліндричних кінців вхідних і вихідних валів редуктора РМ
Редуктор | Вал | d2 | d1 | l | l1 | b | h | t |
РМ-250 |
вихідний | 55 m 6 | 65 | 238.5 | 82 | 16 | 60 | - |
Приєднувальні розміри тихохідного вала у формі зубчастої напівмуфти редуктора РМ-250
Редуктор | Вал | m | z | b | L | L1 | k | B | d | d1 |
РМ-250 |
вихідний | 3 | 40 | 20 | 39.5 | 49.5 | 20 | 35 | 72 f 7 | 95 f 9 |
