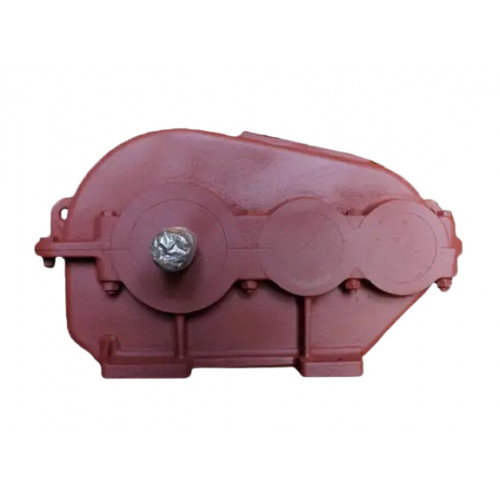

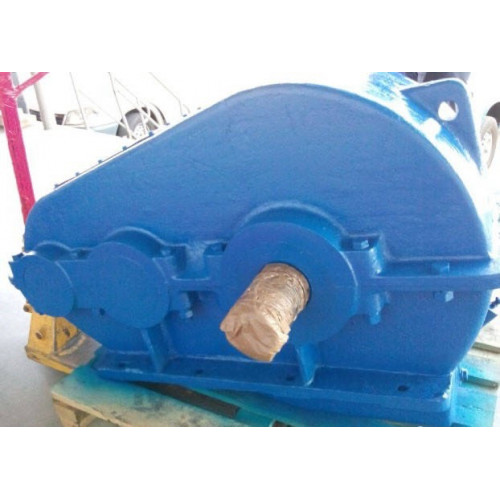

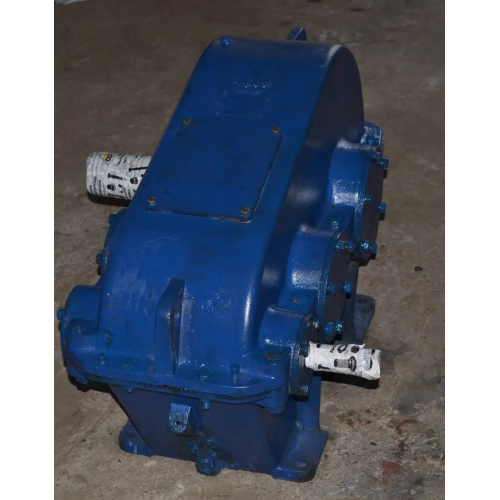

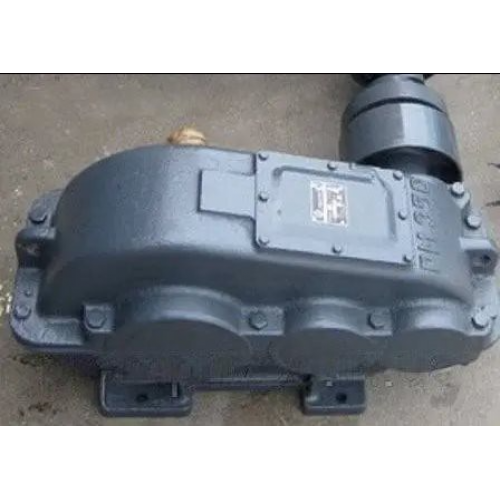

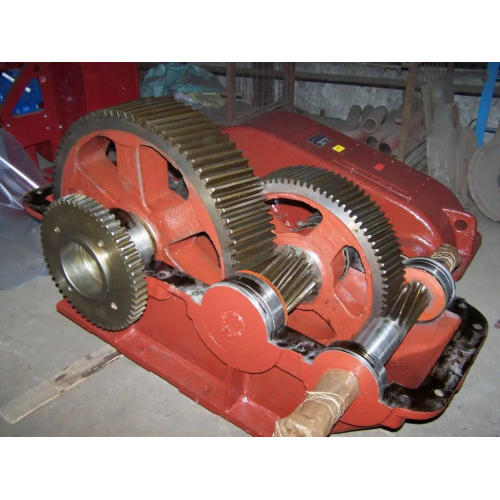

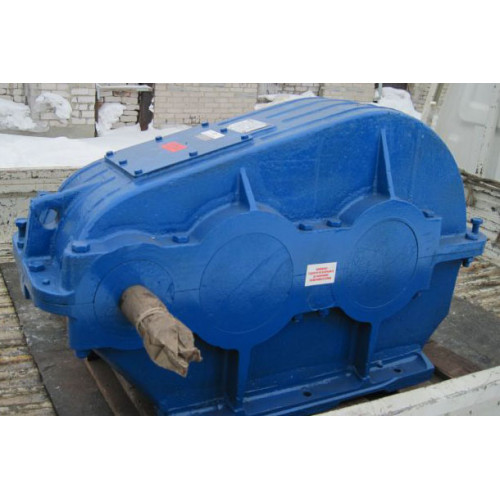

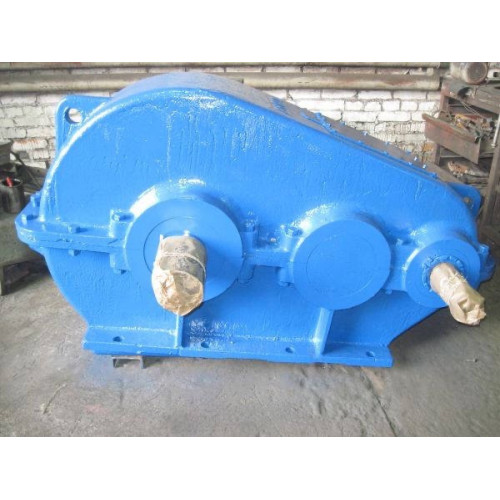

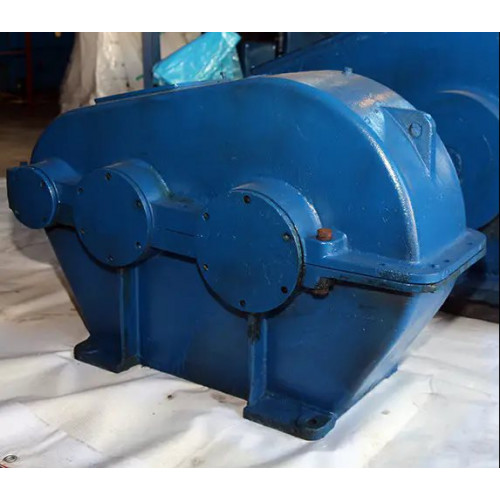

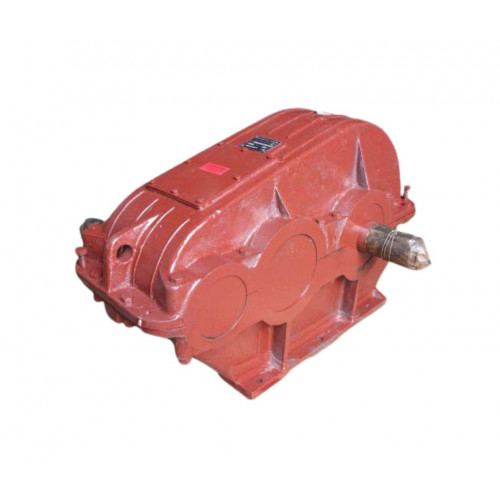

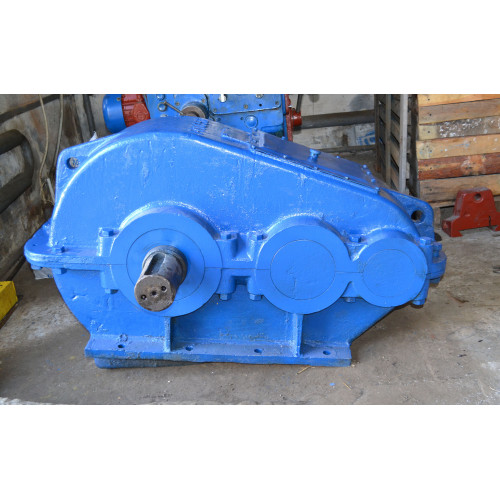

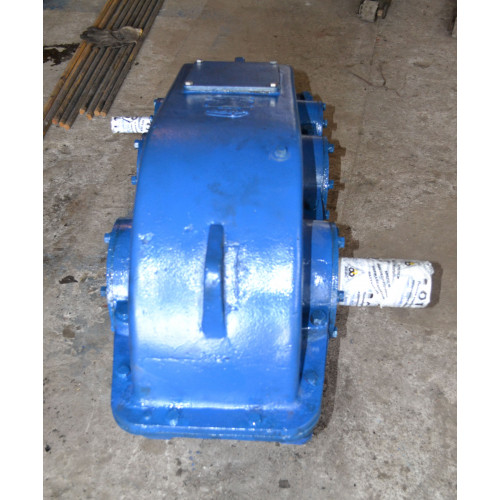

Редуктор РМ-350-22.4
Редуктор двоступінчастий РМ-350-22.4 – це механізм, розташований у чавунному корпусі, використовується для зміни моменту, що крутить, і передавального числа. Широко застосовується у багатьох галузях машинобудування. Має просте застосування та надійну конструкцію.
Редуктор РМ-350-22.4 може застосовуватись у різних кліматичних умовах, це сухий, помірний чи тропічний клімат, згідно з ГОСТ 15150-69. Навантаження на механізм може бути постійним або змінним при постійній роботі, а також роботі з перервами. Вали обертаються у будь-якому з напрямків.
Купити редуктор РМ-350 оптом та роздріб Ви можете на сайті компанії «Промпривод». Купуючи товар у нас, Ви отримуєте:
- високу якість товару за ціною виробника,
- паспорт до кожного виробу,
- гарантію 12 місяців,
- мінімальний термін доставки до будь-якої точки України.

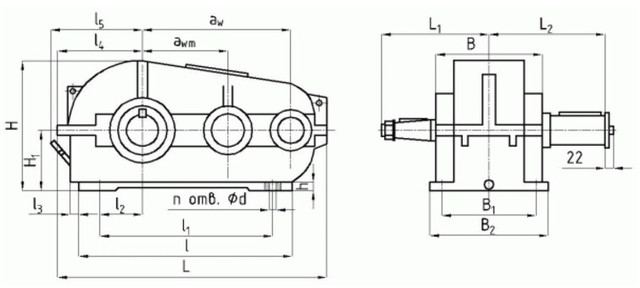

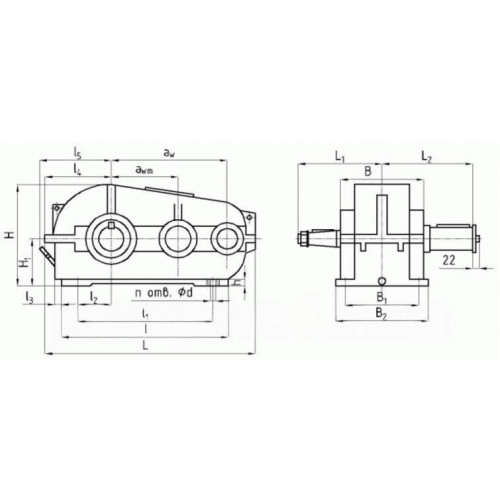

Схема та розміри редуктора РМ-350-22.4
|
aw |
awm |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
|
350 |
200 |
710 |
260 |
268,5 |
415 |
310 |
45 |
60 |
238 |
280 |
|
B |
B1 |
B2 |
H |
H1 |
h |
Ød |
n отв. |
|
270 |
250 |
290 |
400 |
200 |
23 |
17 |
4 |
Технічні характеристики редуктора РМ-350-22.4
|
Типорозмір |
РМ-350 |
|||
|
Номінальне передавальне |
22.4 |
|||
|
Номінальний крутний момент |
Ном. част. обер. швидкохід. валу, с-1(об/хв) |
10 (600) |
Особливо легкий |
3977 |
|
ПВ 15% |
2304 |
|||
|
ПВ 25% |
2007 |
|||
|
ПВ 40% |
1710 |
|||
|
ПВ 100% |
595 |
|||
|
12,5 (750) |
Особливо легкий |
3925 |
||
|
ПВ 15% |
2230 |
|||
|
ПВ 25% |
1933 |
|||
|
ПВ 40% |
1635 |
|||
|
ПВ 100% |
595 |
|||
|
16,6 (1000) |
Особливо легкий |
3835 |
||
|
ПВ 15% |
2141 |
|||
|
ПВ 25% |
1851 |
|||
|
ПВ 40% |
1583 |
|||
|
ПВ 100% |
602 |
|||
|
20,83 (1250) |
Особливо легкий |
3746 |
||
|
ПВ 15% |
2034 |
|||
|
ПВ 25% |
1766 |
|||
|
ПВ 40% |
1498 |
|||
|
ПВ 100% |
607 |
|||
|
25 (1500) |
Особливо легкий |
3642 |
||
|
ПВ 15% |
1933 |
|||
|
ПВ 25% |
1680 |
|||
|
ПВ 40% |
1427 |
|||
|
ПВ 100% |
610 |
|||
|
Маса, кг, не більше |
145 |
|||
|
Номінальна частота обертання швидкохідного валу, |
Короткочасний допустимий момент, що крутить на тихохідному валу, Т, Н×м |
|
22.4 |
|
|
РМ-350-22.4 |
|
|
10,0 (600) |
7600 |
|
12,5 (750) |
7400 |
|
16,6 (1000) |
7300 |
|
20,8 (1250) |
7100 |
|
25,0 (1500) |
6900 |
|
Номінальна частота обертання швидкохідного валу, об/хв |
РМ-350-22.4 |
||
|
FБ max |
FТ max |
FM max |
|
|
600 |
3,8 |
24,0 |
18,4 |
|
750 |
3,5 |
22,5 |
16,9 |
|
1000 |
3,1 |
20,0 |
16,0 |
|
1250 |
2,9 |
18,5 |
14,0 |
|
1500 |
2,9 |
17,5 |
13,7 |

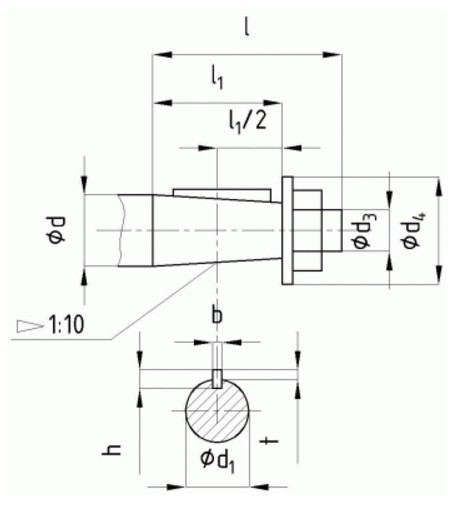

Розміри кінців швидкохідних валів редуктора РМ-350-22.4
|
Ød |
Ød1 | Ød3 | Ød4 |
l |
l1 |
b |
h |
t |
|
40 |
35,90 |
М24×2 |
63 |
110 |
82 |
12 |
8 |
5 |

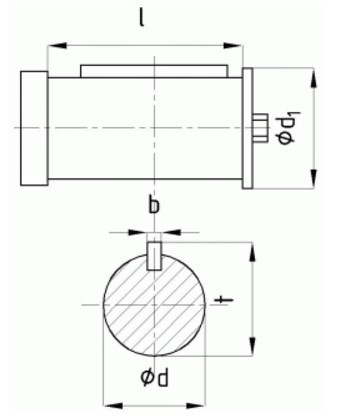

Розміри кінців тихохідних валів під муфти редуктора РМ-350-22.4
|
Ød m6 |
Ød1 |
b |
l |
t |
|
55 |
65 |
16 |
82 |
60 |

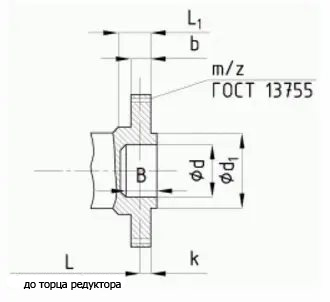

Розміри кінців тихохідних валів у формі зубчастої напівмуфти редуктора РМ-350-22.4
.jpg "Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-350")
|
m |
z |
b |
L |
L1 |
k |
B |
Ød F7 |
Ød1 f9 |
|
3 |
48 |
25 |
54,5 |
16 |
24,5 |
45 |
90 |
110 |

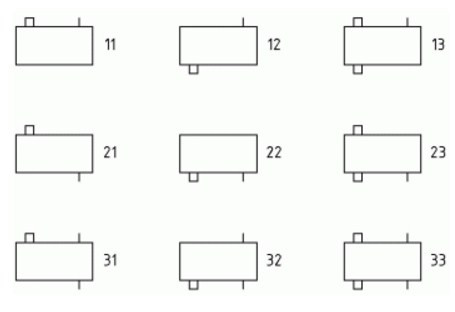

Варіанти складання редуктора

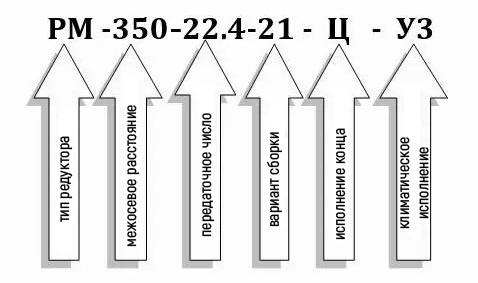

Умовне позначення редуктора РМ-350-22.4
