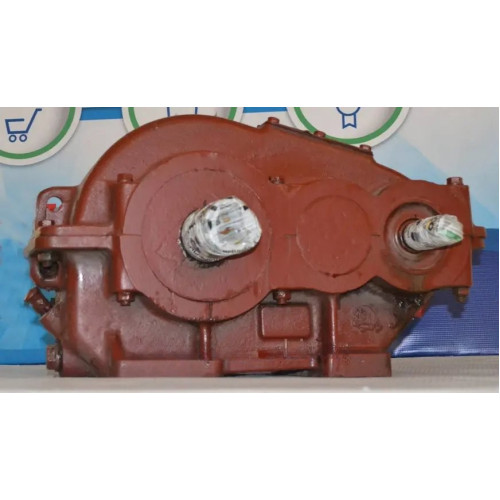

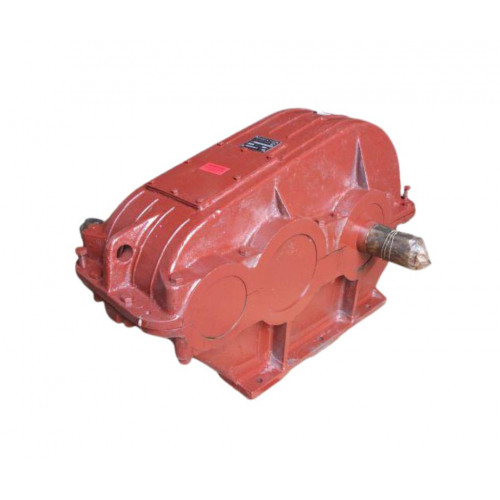

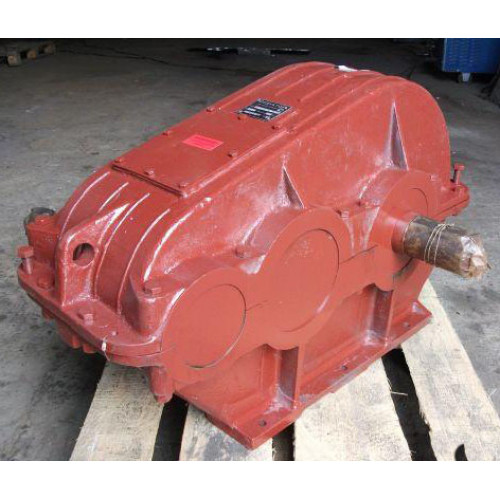

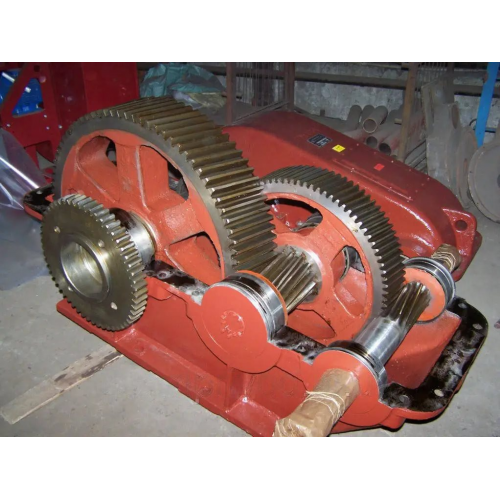

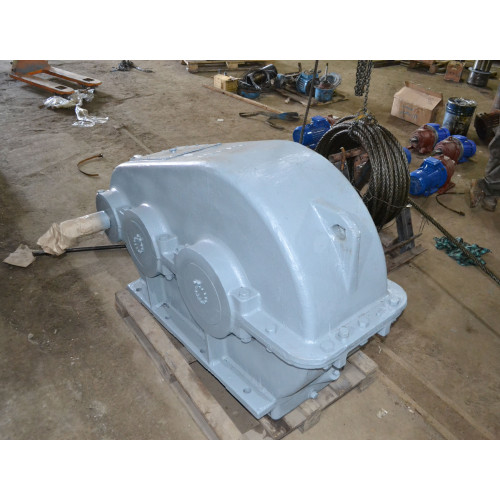

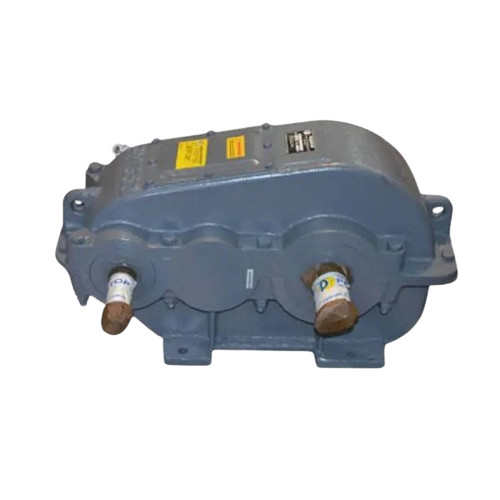

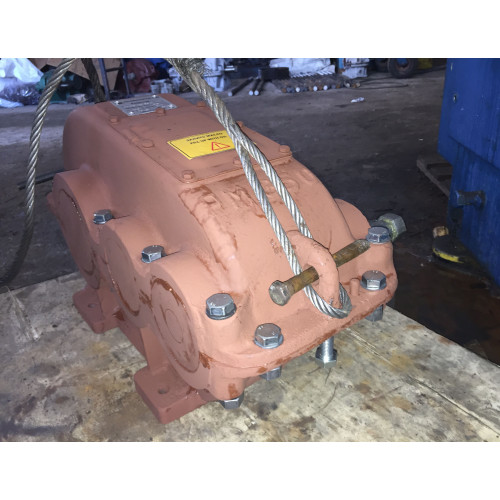

Редуктор РМ-350-31.5
Двоступінчастим горизонтальним редуктором РМ-350-31.5 називають пристрій для зміни передавального числа та крутного моменту електродвигунів, приводів та інших механізмів у різних галузях машинобудування.
Даний механізм має низку умов для застосування, це:
- навантаження на нього може бути постійним і змінним,
- вали обертаються в будь-якому напрямку,
- робота допустима в постійному режимі та з періодичними паузами,
- кліматичне виконання У та Т, згідно з ГОСТ 15150-69,
- швидкість обертів на вході не повинна перевищувати 1500 об/хв.
Мультиплікатор РМ-350-31.5 дуже простий у використанні та має надійний механізм. Корпус редуктора виготовляють із чавуну як моноблока.
Купити редуктор РМ-350 оптом та роздріб Ви можете на сайті компанії «Промпривод». Купуючи товар у нас, Ви отримуєте:
- високу якість товару за ціною виробника,
- паспорт до кожного виробу,
- гарантію 12 місяців,
- мінімальний термін доставки до будь-якої точки України.

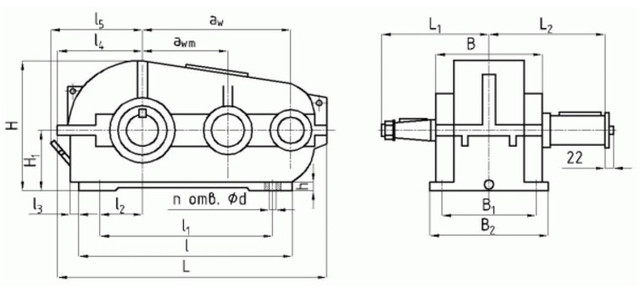

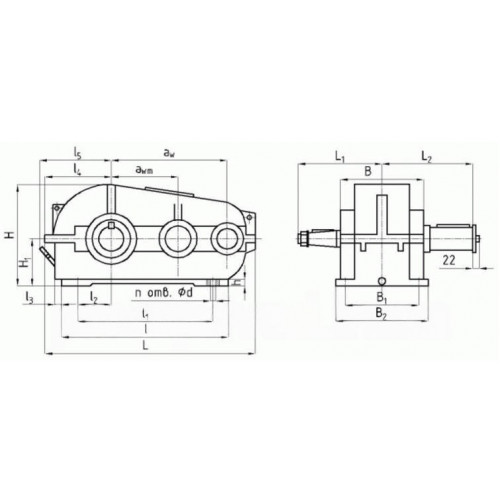

Схема та розміри редуктора РМ-350-31.5
|
aw |
awm |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
|
350 |
200 |
710 |
260 |
268,5 |
415 |
310 |
45 |
60 |
238 |
280 |
|
B |
B1 |
B2 |
H |
H1 |
h |
Ød |
n отв. |
|
270 |
250 |
290 |
400 |
200 |
23 |
17 |
4 |
Технічні характеристики редуктора РМ-350-31.5
|
Типорозмір |
РМ-350 |
|||
|
Номінальне передавальне |
31.5 |
|||
|
Номінальний крутний момент |
Ном. част. обер. швидкохід. вала, с-1(об/хв) |
10 (600) |
Особливо легкий |
4113 |
|
ПВ 15% |
2357 |
|||
|
ПВ 25% |
2056 |
|||
|
ПВ 40% |
1705 |
|||
|
ПВ 100% |
602 |
|||
|
12,5 (750) |
Особливо легкий |
4253 |
||
|
ПВ 15% |
2327 |
|||
|
ПВ 25% |
2006 |
|||
|
ПВ 40% |
1725 |
|||
|
ПВ 100% |
602 |
|||
|
16,6 (1000) |
Особливо легкий |
3973 |
||
|
ПВ 15% |
2257 |
|||
|
ПВ 25% |
1956 |
|||
|
ПВ 40% |
1655 |
|||
|
ПВ 100% |
602 |
|||
|
20,83 (1250) |
Особливо легкий |
3900 |
||
|
ПВ 15% |
2167 |
|||
|
ПВ 25% |
1878 |
|||
|
ПВ 40% |
1589 |
|||
|
ПВ 100% |
602 |
|||
|
25 (1500) |
Особливо легкий |
3772 |
||
|
ПВ 15% |
2147 |
|||
|
ПВ 25% |
1866 |
|||
|
ПВ 40% |
1585 |
|||
|
ПВ 100% |
602 |
|||
|
Маса, кг, не більше |
145 |
|||
|
Номінальна частота обертання швидкохідного вала, |
Короткочасний допустимий момент, що крутить на тихохідному валу, Т, Н×м |
|
31.5 |
|
|
РМ-350-31.5 |
|
|
10,0 (600) |
7700 |
|
12,5 (750) |
7600 |
|
16,6 (1000) |
7500 |
|
20,8 (1250) |
7400 |
|
25,0 (1500) |
7100 |
|
Номінальна частота обертання швидкохідного вала, об/хв |
РМ-350-31.5 |
||
|
FБ max |
FТ max |
FM max |
|
|
600 |
3,8 |
24,0 |
18,4 |
|
750 |
3,5 |
22,5 |
16,9 |
|
1000 |
3,1 |
20,0 |
16,0 |
|
1250 |
2,9 |
18,5 |
14,0 |
|
1500 |
2,9 |
17,5 |
13,7 |

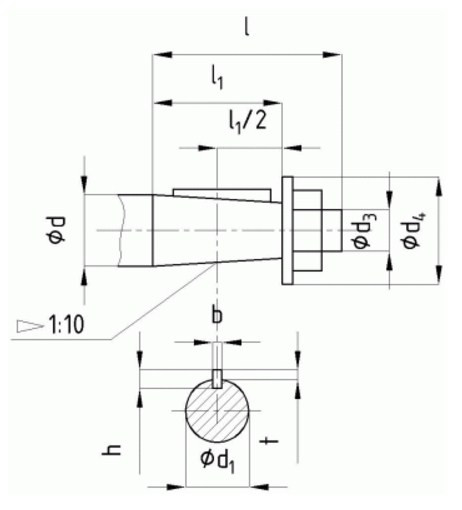

Розміри кінців швидкохідних валів редуктора РМ-350-31.5
|
Ød |
Ød1 | Ød3 | Ød4 |
l |
l1 |
b |
h |
t |
|
40 |
35,90 |
М24×2 |
63 |
110 |
82 |
12 |
8 |
5 |

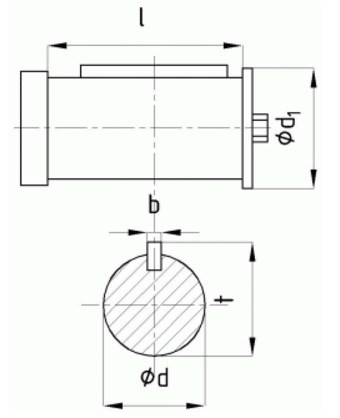

Розміри кінців тихохідних валів під муфти редуктора РМ-350-31.5
|
Ød m6 |
Ød1 |
b |
l |
t |
|
55 |
65 |
16 |
82 |
60 |

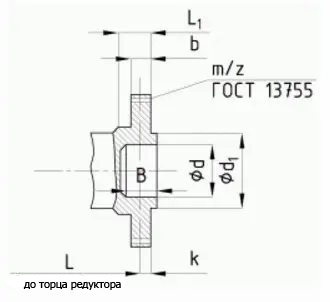

Розміри кінців тихохідних валів у формі зубчастої напівмуфти редуктора РМ-350-31.5
.jpg "Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-350")
|
m |
z |
b |
L |
L1 |
k |
B |
Ød F7 |
Ød1 f9 |
|
3 |
48 |
25 |
54,5 |
16 |
24,5 |
45 |
90 |
110 |

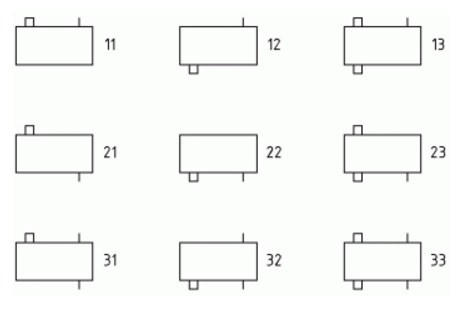

Варіанти складання редуктора

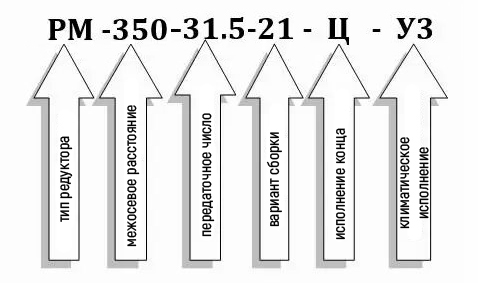

Умовне позначення редуктора РМ-350-31.5
