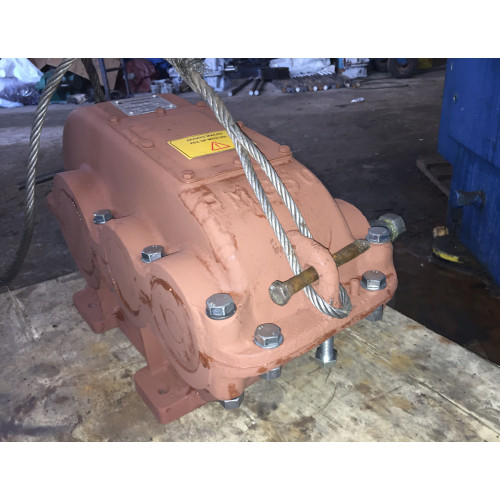

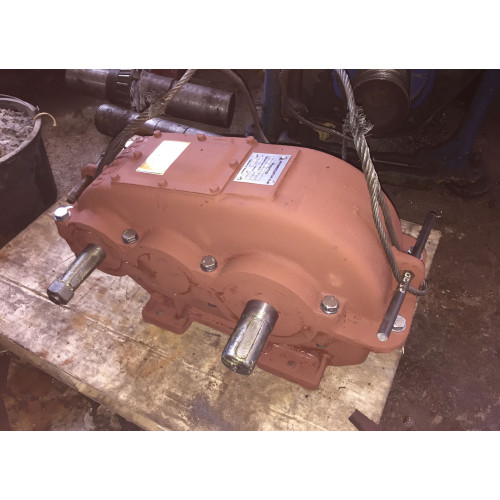

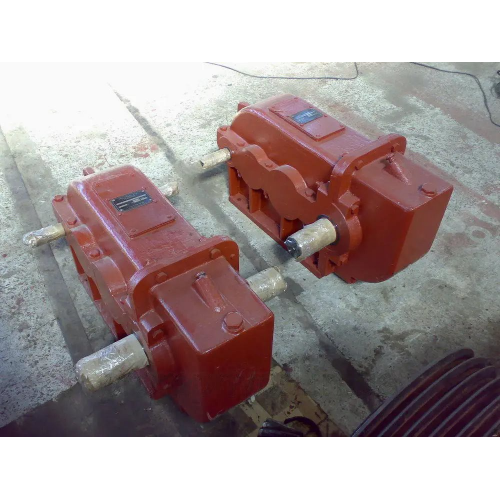

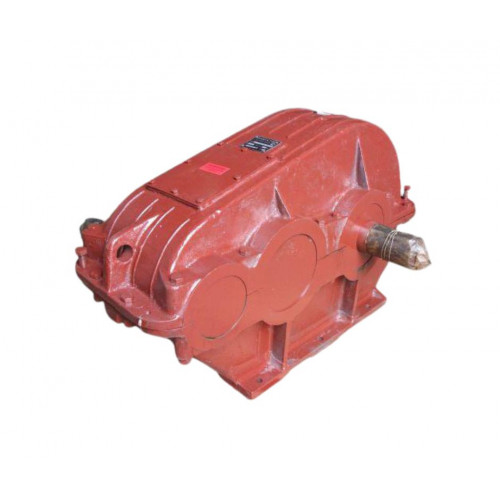

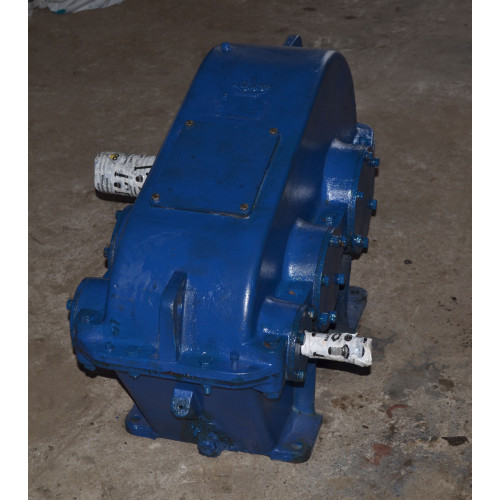

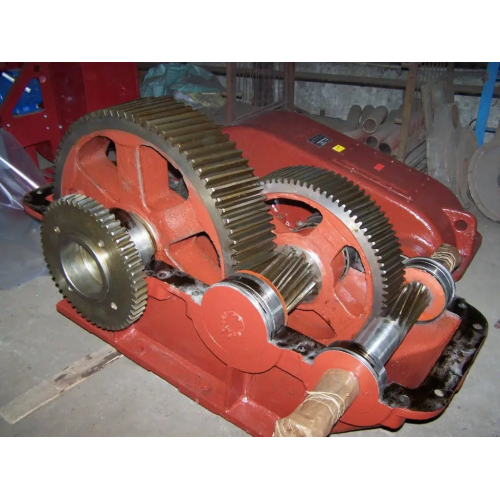

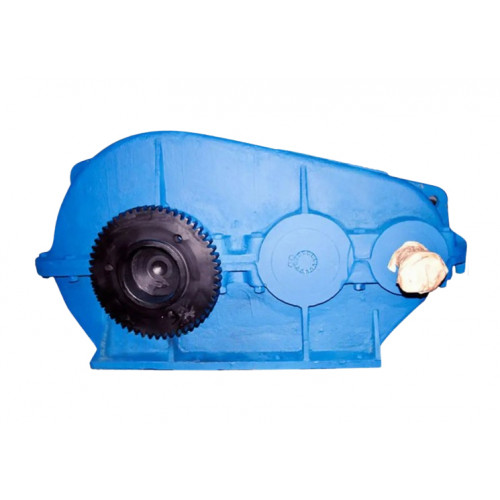

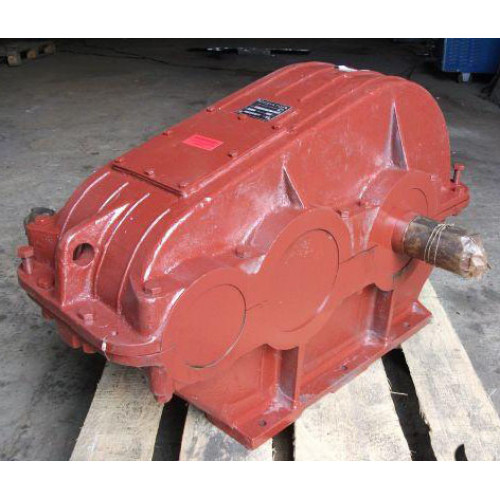

Редуктор РМ-400-20
Редуктор РМ-400-20 має паралельне розташування осей та циліндричний тип передачі. Застосовується у багатьох машинобудівних галузях. Наприклад, у пристроях підйомників, кранів, транспортерів. Має дуже високі показники ККД.
РМ-400-20 має кілька умов застосування, це:
- робота може проводитися в постійному режимі або з періодичними паузами,
- вали обертаються в обох напрямках,
- швидкість на вході не повинна перевищувати 1500 об/хв,
- навантаження на редуктор може бути як постійне, так і змінне,
- експлуатуються в сухому, помірному та тропічному кліматі, згідно з ГОСТ-15150.
Механізм цієї моделі простий у застосуванні та має надійну конструкцію. Матеріал корпусу – чавун.
Придбати редуктори РМ-400 Ви можете на сайті нашої компанії «Промпривод», зателефонувавши за вказаним номером.
Купуючи товар у нашій компанії, Ви отримуєте:
- високу якість обладнання,
- ціну від виробника,
- паспорт до кожного виробу,
- доставку у найкоротший термін у будь-яку точку України.

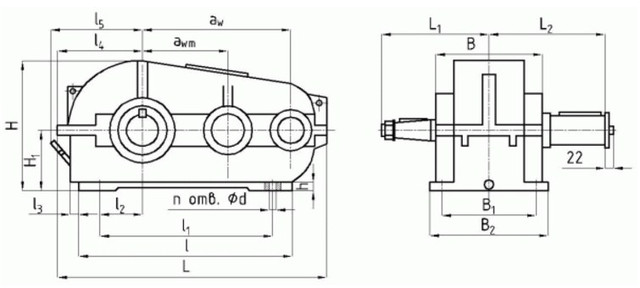

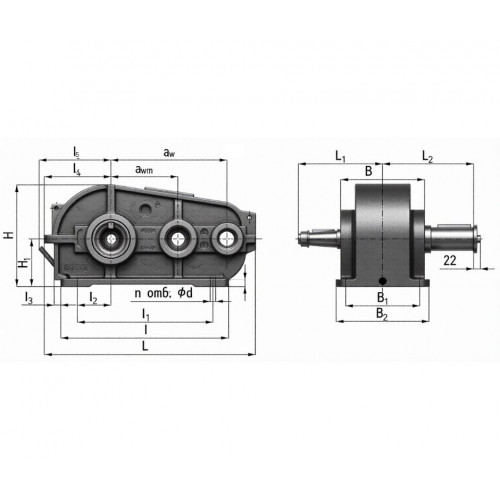

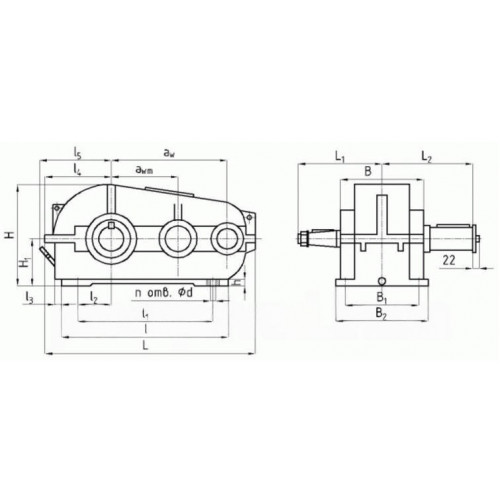

Схема та розміри редуктора РМ-400-20
|
aw |
awm |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
|
400 |
250 |
816 |
270 |
325,5 |
440 |
370 |
80 |
75 |
288 |
367 |
|
B |
B1 |
B2 |
H |
H1 |
h |
Ød |
n отв. |
|
300 |
270 |
310 |
490 |
250 |
25 |
17 |
4 |
Технічні характеристики редуктора РМ-400-20
|
Типорозмір |
РМ-400 |
|||
|
Номінальне передавальне |
20,0 |
|||
|
Номінальний крутний момент |
Ном. част. обер. швидкохід. вала, с-1(об/хв) |
10 (600) |
Особливо легкий |
7015 |
|
ПВ 15% |
9788 |
|||
|
ПВ 25% |
3034 |
|||
|
ПВ 40% |
2578 |
|||
|
ПВ 100% |
1272 |
|||
|
12,5 (750) |
Особливо легкий |
6656 |
||
|
ПВ 15% |
3132 |
|||
|
ПВ 25% |
2715 |
|||
|
ПВ 40% |
2323 |
|||
|
ПВ 100% |
1253 |
|||
|
16,6 (1000) |
Особливо легкий |
6264 |
||
|
ПВ 15% |
2643 |
|||
|
ПВ 25% |
2290 |
|||
|
ПВ 40% |
1860 |
|||
|
ПВ 100% |
1253 |
|||
|
20,83 (1250) |
Особливо легкий |
5873 |
||
|
ПВ 15% |
2427 |
|||
|
ПВ 25% |
2114 |
|||
|
ПВ 40% |
1801 |
|||
|
ПВ 100% |
1253 |
|||
|
25 (1500) |
Особливо легкий |
5547 |
||
|
ПВ 15% |
2127 |
|||
|
ПВ 25% |
1918 |
|||
|
ПВ 40% |
1631 |
|||
|
ПВ 100% |
1266 |
|||
|
Маса, кг, не більш ніж |
210 |
|||
|
Номінальна частота обертання швидкохідного вала, |
Короткочасний допустимий момент, що крутить на тихохідному валу, Т, Н×м |
|
20,0 |
|
|
РМ-400 |
|
|
12,5 (750) |
12900 |
|
16,6 (1000) |
12000 |
|
25,0 (1500) |
10600 |
|
Номінальна частота обертання швидкохідного вала, об/хв |
РМ-400-20 |
||
|
FБ max |
FТ max |
FM max |
|
|
600 |
3,3 |
27,0 |
24,90 |
|
750 |
3,0 |
25,5 |
23,60 |
|
1000 |
2,7 |
22,5 |
21,65 |
|
1250 |
2,5 |
22,0 |
20,25 |
|
1500 |
2,3 |
21,0 |
20,10 |

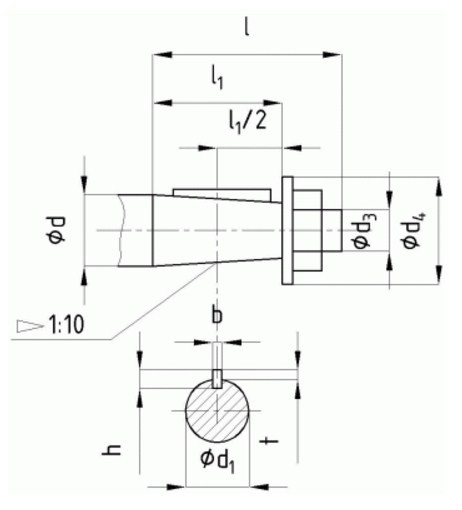

Розміри кінців швидкохідних валів редуктора РМ-400-20
|
Ød |
Ød1 | Ød3 | Ød4 |
l |
l1 |
b |
h |
t |
|
40 |
35,9 |
М24×2 |
63 |
110 |
82 |
12 |
8 |
5 |

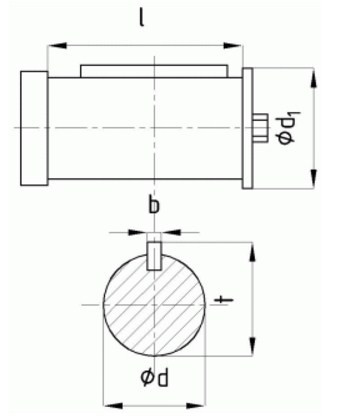

Розміри кінців тихохідних валів під муфти редуктора РМ-400-20
|
Ød m6 |
Ød1 |
b |
l |
t |
|
80 |
90 |
22 |
123 |
88 |

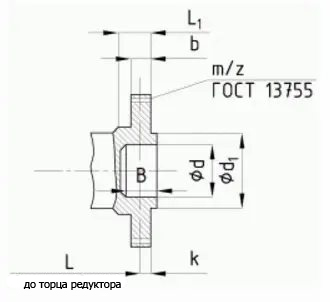

Розміри кінців тихохідних валів у формі зубчастої напівмуфти редуктора РМ-400-20
.jpg "Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-400")
|
m |
z |
b |
L |
L1 |
k |
B |
Ød F7 |
Ød1 f9 |
|
3 |
56 |
25 |
57,5 |
16 |
26,5 |
45 |
90 |
135 |

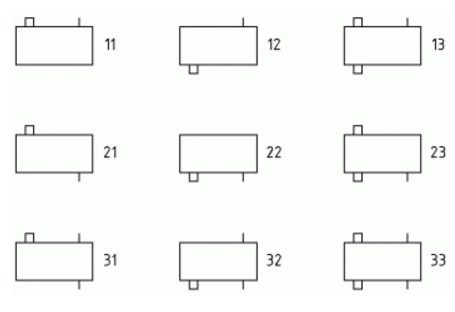

Варіанти складання редуктора

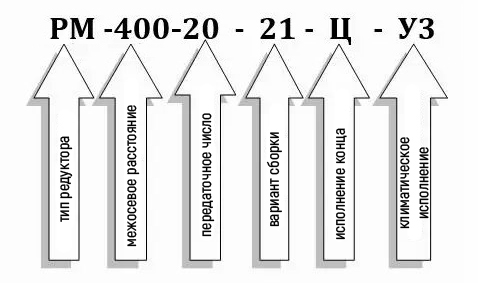

Умовне позначення редуктора РМ-400-20
