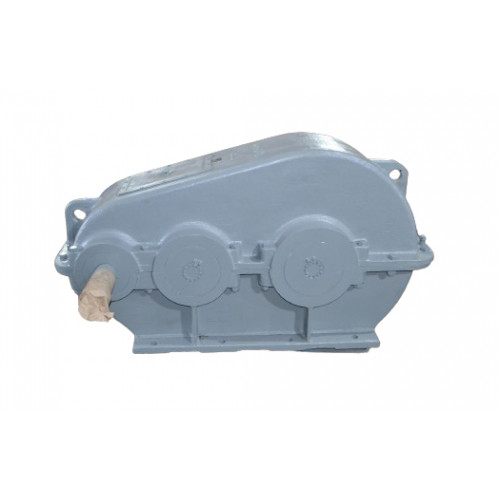

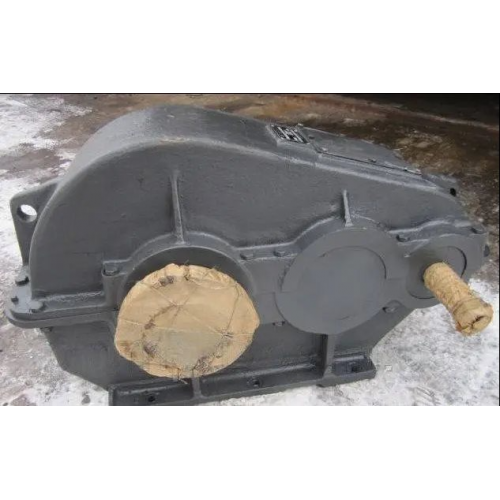

Редуктор РМ-500-8

Новий відгук або коментар

Увійти за допомогою

Оцініть товар

Надіслати

48 000 грн

Увійти для відображення накопичувальної знижки

Горизонтальний двоступінчастий редуктор РМ-500-8 – це пристрій, що застосовується у машинобудівній галузі. Його використовують у роботі з різними приводами для зміни крутного моменту та числа обертів.

Циліндричний редуктор РМ-500-8 має низку умов для застосування:

РМ-500-8 стійко переносить роботу в постійному режимі, а також із зупинками,
обертання валів проводиться в будь-якому з напрямків,
навантаження на нього може бути постійним і змінним,
температура навколишнього середовища від -40 до +50 градусів.
можливість роботи в сухому, помірному та тропічному кліматі,
швидкість обертання на вході до 1500 об/хв.

Для більш тривалого терміну роботи рекомендують експлуатувати редуктор у неагресивному середовищі. Корпус виготовляється із чавуну. В окремих випадках може бути виконаний з іншого металу. Завдяки корпусу у вигляді моноблоку, він є стійким до попадання в механізм пилу і може експлуатуватися у забруднених приміщеннях.

Придбати редуктор РМ-500 за ціною, нижчою від ринку на 3-10% Ви можете на нашому сайті компанії «Промпривод». Можна оформити замовлення в режимі онлайн або зателефонувати за телефонами, вказаними на сайті. Наші фахівці кваліфіковано дадуть відповідь на всі Ваші запитання та допоможуть оформити замовлення.

Схема та розміри редуктора РМ-500-8

Чертеж редуктора РМ

a_w	a_wm	L	L₁	L₂	l	l₁	l₂	l₃	l₄	l₅
500	300	986	330	330	620	480	110	87	338	420

B	B₁	B₂	H	H₁	h	Ød	n отв.
350	310	350	592	300	25	17	6

Технічні характеристики редуктора РМ-500-8

Типорозмір				РМ-500
Номінальне передавальне відношення, i				8,0
Номінальний крутний момент на тихохідному валу, Т, Н×м	Ном. част. обер. швидкохід. вала, с^-1(об/хв)	10 (600)	Особливо легкий	9304
			ПВ 15%	5766
			ПВ 25%	4980
			ПВ 40%	4259
			ПВ 100%	2320
		12,5 (750)	Особливо легкий	8597
			ПВ 15%	5137
			ПВ 25%	4456
			ПВ 40%	3774
			ПВ 100%	2317
		16,6 (1000)	Особливо легкий	7627
			ПВ 15%	4128
			ПВ 25%	3617
			ПВ 40%	3067
			ПВ 100%	2107
		20,83 (1250)	Особливо легкий	6856
			ПВ 15%	3586
			ПВ 25%	3114
			ПВ 40%	2642
			ПВ 100%	2170
		25 (1500)	Особливо легкий	5897
			ПВ 15%	3171
			ПВ 25%	2752
			ПВ 40%	2333
			ПВ 100%	2097
Маса, кг, не більше				390

Номінальна частота обертання швидкохідного вала, с^-1(об/хв)	Короткочасний допустимий момент, що крутить на тихохідному валу, Т, Н×м
	8,0
12,5 (750)	16500
16,6 (1000)	14500
25,0 (1500)	11400

Номінальна частота обертання швидкохідного вала, об/хв
Номінальна частота обертання швидкохідного вала, об/хв	F_Бmax	F_Тmax	F_Mmax
600	4,3	23,5	21,3
750	4,0	22,0	19,6
1000	3,5	19,5	17,7
1250	3,2	18,0	16,4
1500	3,0	17,0	16,45

Розміри кінців швидкохідних валів редуктора РМ-500-8

Размеры концов быстроходных валов редуктора РМ-500

Ød	Ød₁	Ød₃	Ød₄	l	l₁	b	h	t
50	45,9	М36×3	70	110	82	12	8	5

Розміри кінців тихохідних валів під муфти редуктора РМ-500-8

Размеры концов тихоходных валов под муфты редуктора РМ-500

Ød m6	Ød₁	b	l	t
80	90	22	123	88

Розміри кінців тихохідних валів у формі зубчастої напівмуфти редуктора РМ-500-8

Размеры концов тихоходных валов в виде зубчатой полумуфты редуктора РМ-500

m	z	b	L	L₁	k	B	Ød F7	Ød₁f9
4	56	35	63	16	32	50	120	170

Варіанти складання редуктора

Варианты сборки редуктора РМ-500

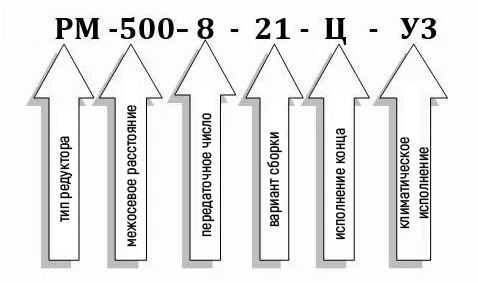

Умовне позначення редуктора РМ-500-8

Електродвигун	вітчизняний
Колір	синій, червоний, сірий
Тип редуктора	Циліндричний
Термообробка зуб'їв	так
Розташування валів редуктора	Горизонтальне
Матеріал виготовлення валів	сталь 45 та 40Х
Кількість робочих ступенів	2
Типи валів	конічний, циліндричний, у вигляді зубчастої муфти
Стан	Нове
Міжосьова відстань	500 мм
Гарантія	1 рік
Вага	390 кг
Країна виробник	Україна
Діаметр осі валу	за погодженням
Тип	Редуктор
