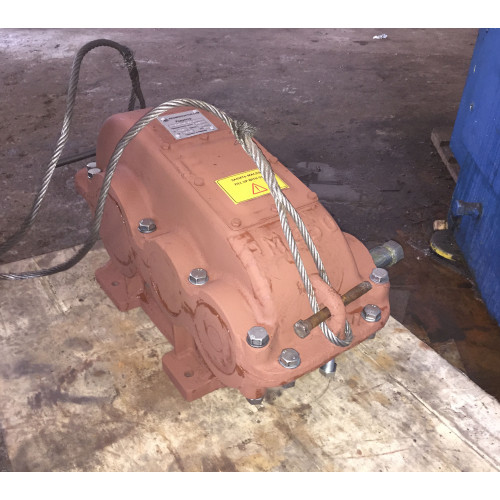

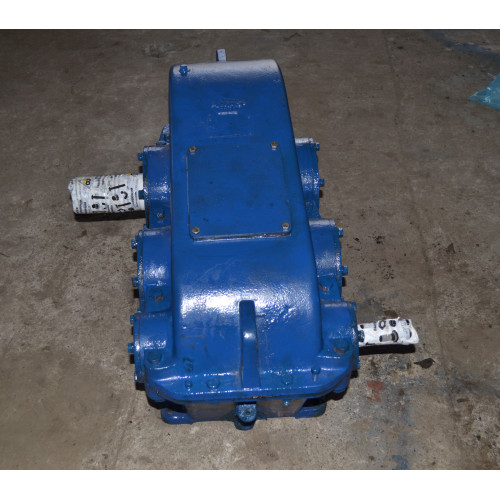

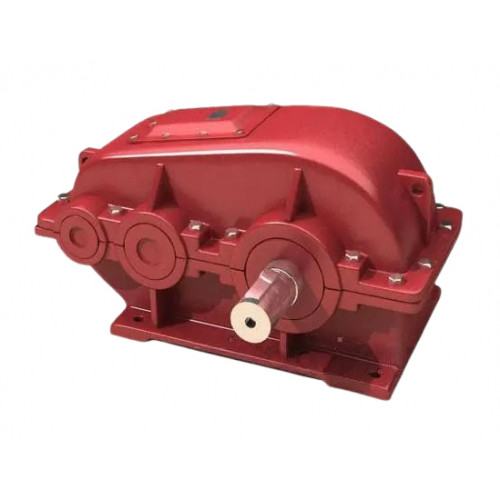

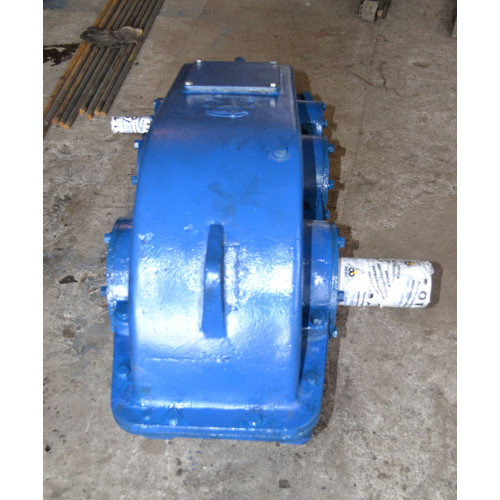

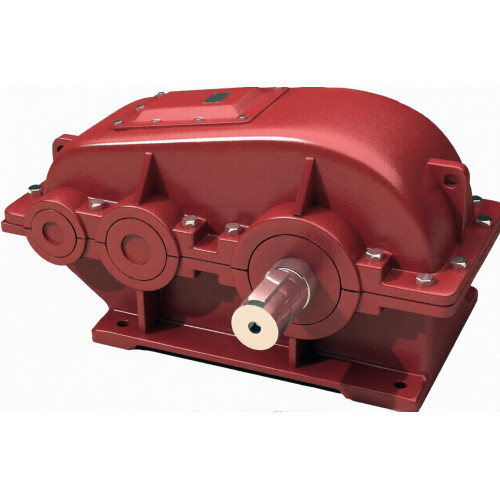

Редуктор РМ-650-16
Циліндричний горизонтальний редуктор РМ-650-16 має паралельне розташування осей. Його застосовують у галузі машинобудування, де потрібно змінити крутний момент і кількість обертів різних пристроїв. Є простим в експлуатації.
Механізм двоступінчастий РМ-650-16 має низку умов для застосування.
- експлуатація в помірних та тропічних кліматичних умовах,
- перебування у неагресивному середовищі,
- робота при постійних та змінних навантаженнях у тривалому режимі або з паузами,
- швидкість на вході не повинна перевищувати 1500 оборотів за хвилину,
- температура для нормальної роботи від -40 до +50 градусів за Цельсієм.
Корпус виконаний із чавуну та має форму моноблоку. Також має дуже високий показник ККД.
Редуктор РМ-650 Ви маєте можливість замовити за ціною виробника на нашому сайті компанії «Промпривод». Можна оформити замовлення в режимі онлайн або зателефонувати за телефонами, вказаними на сайті. Наші фахівці вичерпно дадуть відповідь на всі Ваші запитання та допоможуть оформити замовлення.
Доставка здійснюється будь-яким зручним для Вас способом у кожен із регіонів України. До товару додається оригінальний паспорт та гарантія 12 місяців. Ми чекаємо на Ваш дзвінок!

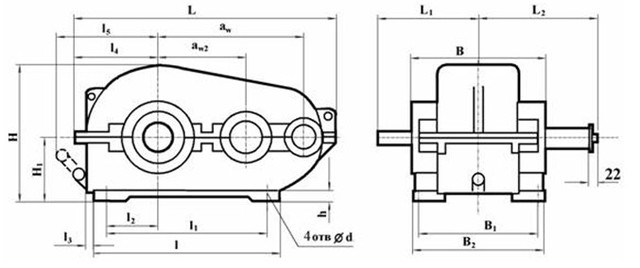

Схема та розміри редуктора РМ-650-16
|
aw |
aw2 |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
|
650 |
400 |
1278 |
430 |
430 |
830 |
490 |
215 |
155 |
445 |
460 |
|
B |
B1 |
B2 |
H |
H1 |
h |
Ød |
Маса, кг. |
|
470 |
410 |
470 |
318 |
697 |
320 |
95 |
878 |
Технічні характеристики редуктора РМ-650-16
| Частота обертання вх. валу, об/хв | Режим роботи |
Номінальний момент, що крутить, при нереверсивних режимах роботи, Нм |
| Номінальне передавальне число | 16 | |
| 600 | Особливо легкий | 24076 |
| ПВ 15% | 13794 | |
| ПВ 25% | 11913 | |
| ПВ 40% | 10032 | |
| ПВ 100% | 5517 | |
| 750 | Особливо легкий | 22471 |
| ПВ 15% | 12038 | |
| ПВ 25% | 10634 | |
| ПВ 40% | 8928 | |
| ПВ 100% | 5517 | |
| 1000 | Особливо легкий | 20013 |
| ПВ 15% | 10383 | |
| ПВ 25% | 9029 | |
| ПВ 40% | 7674 | |
| ПВ 100% | 5568 | |
| 1250 | Особливо легкий | 18418 |
| ПВ 15% | 9510 | |
| ПВ 25% | 8246 | |
| ПВ 40% | 6982 | |
| ПВ 100% | 5537 | |
| 1500 | Особливо легкий | 16954 |
| ПВ 15% | 8527 | |
| ПВ 25% | 7423 | |
| ПВ 40% | 6320 | |
| ПВ 100% | 5016 | |

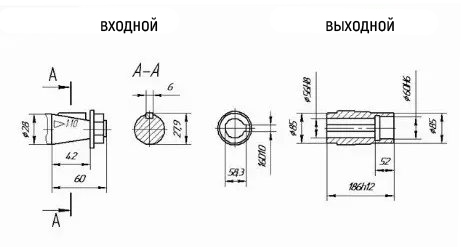

Розміри кінців валів редуктора РМ-650-16
.jpg)
|
Типорозмір редуктора, мм |
d |
d1 |
d2 |
l |
l1 |
b |
t |
d3 |
d4 |
l1 |
b1 |
t1 |
|
РМ-650-16 |
60 |
94 |
М42Х3 |
140 |
105 |
16 |
31,38 |
110 |
130 |
165 |
28 |
120 |
|
125 |
32 |
120 |
Розміри кінців валів у формі зубчастої напівмуфти редуктора РМ-650-16
.jpg)
|
m |
z |
b |
L |
L1 не більше |
до |
В |
d F7 |
d1 f9 |
|
6 |
56 |
40 |
75 |
16 |
32 |
68 |
170 |
260 |
Варіанти складання редуктора

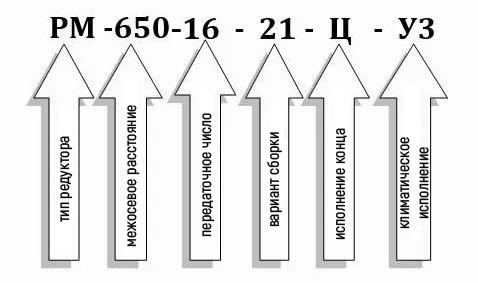

Умовне позначення редуктора РМ-650-16
