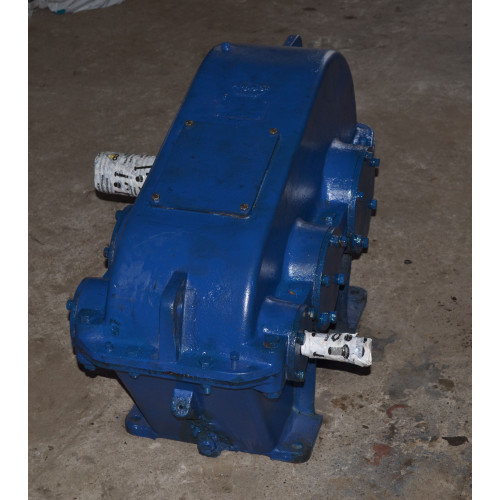

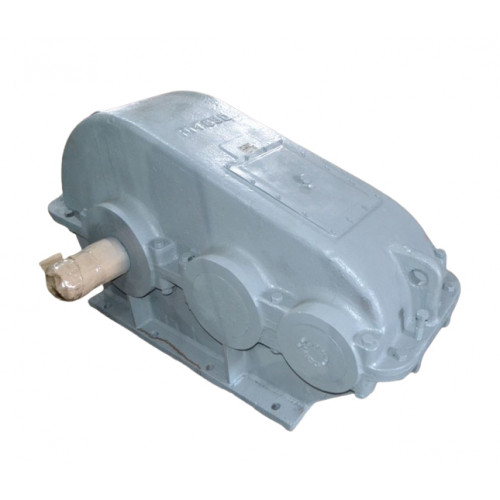

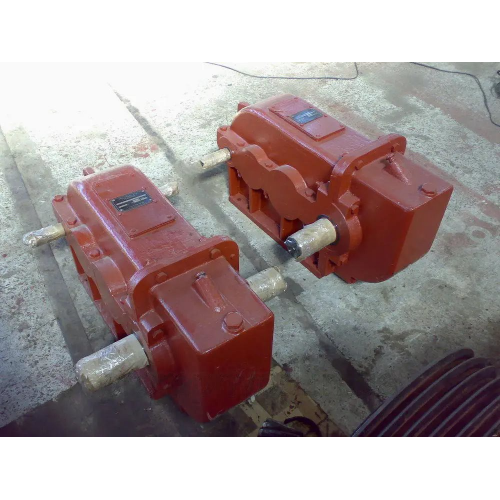

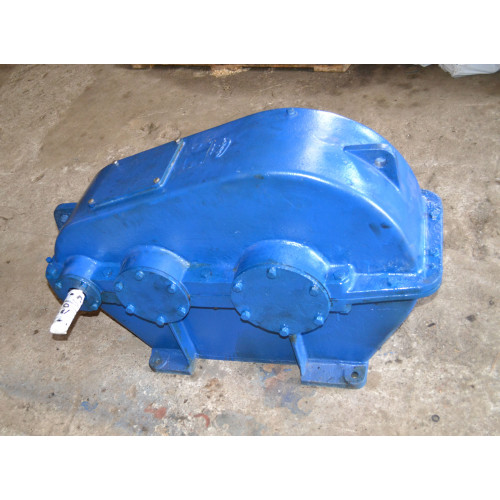

Редуктор РМ-650-22.4
РМ-650-22,4 є горизонтальним двоступінчастим редуктором із циліндричним типом передачі. Його застосовують у галузях машинобудування, в конструкціях, де потрібно змінити крутний момент і кількість обертів приводів. Це можуть бути конструкції транспортерів, витягів, кранів та інших подібних пристроїв.
Горизонтальні мультиплікатори РМ-650-22.4 мають такі умови для роботи:
- швидкість на вхідному валу не більше 1500 об/хв.,
- можливість роботи тривалий час при постійних і змінних навантаженнях,
- довкілля має бути у кліматичному виконанні У і Т, згідно з ГОСТом-15150-69,
- температура коливається від -40 до +50 градусів,
- обертання валів може проводитись у будь-який бік.
РМ-650-22.4 – це надійний, простий у застосуванні редуктор із високим показником ККД.
Редуктор РМ-650 Ви маєте можливість замовити за ціною виробника на нашому сайті компанії «Промпривод». Можна оформити замовлення в режимі онлайн або зателефонувати за телефонами, вказаними на сайті. Наші фахівці вичерпно дадуть відповідь на всі Ваші запитання та допоможуть оформити замовлення.
Доставка здійснюється будь-яким зручним для Вас способом у кожен із регіонів України. До товару додається оригінальний паспорт та гарантія 12 місяців. Ми чекаємо на Ваш дзвінок!

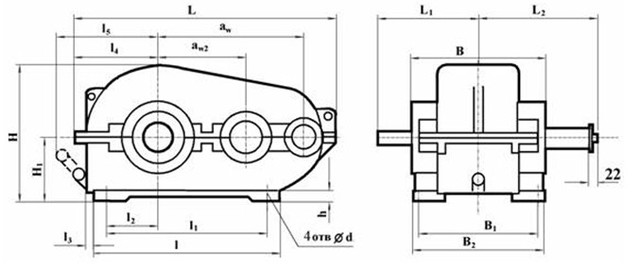

Схема та розміри редуктора РМ-650-22.4
|
aw |
aw2 |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
|
650 |
400 |
1278 |
430 |
430 |
830 |
490 |
215 |
155 |
445 |
460 |
|
B |
B1 |
B2 |
H |
H1 |
h |
Ød |
Маса, кг. |
|
470 |
410 |
470 |
318 |
697 |
320 |
95 |
878 |
Технічні характеристики редуктора РМ-650-22.4
| Частота обертання вх. вала, об/хв | Режим роботи |
Номінальний момент, що крутить, при нереверсивних режимах роботи, Нм |
| Номінальне передавальне число | 22.4 | |
| 600 | Особливо легкий | 30847 |
| ПВ 15% | 15609 | |
| ПВ 25% | 13565 | |
| ПВ 40% | 11521 | |
| ПВ 100% | 5129 | |
| 750 | Особливо легкий | 29137 |
| ПВ 15% | 14123 | |
| ПВ 25% | 12190 | |
| ПВ 40% | 10406 | |
| ПВ 100% | 5173 | |
| 1000 | Особливо легкий | 26536 |
| ПВ 15% | 12264 | |
| ПВ 25% | 10704 | |
| ПВ 40% | 9031 | |
| ПВ 100% | 5129 | |
| 1250 | Особливо легкий | 24440 |
| ПВ 15% | 10971 | |
| ПВ 25% | 9544 | |
| ПВ 40% | 8295 | |
| ПВ 100% | 5173 | |
| 1500 | Особливо легкий | 22448 |
| ПВ 15% | 10258 | |
| ПВ 25% | 8920 | |
| ПВ 40% | 7582 | |
| ПВ 100% | 5129 | |
Розміри кінців валів редуктора РМ-650-22.4
|
Типорозмір редуктора, мм |
d |
d1 |
d2 |
l |
l1 |
b |
t |
d3 |
d4 |
l1 |
b1 |
t1 |
|
РМ-650-22.4 |
60 |
94 |
М42Х3 |
140 |
105 |
16 |
31,38 |
110 |
130 |
165 |
28 |
120 |
|
125 |
32 |
120 |

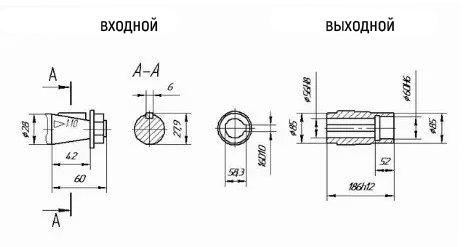

Розміри кінців валів у формі зубчастої напівмуфти редуктора РМ-650-22.4
.jpg)
|
m |
z |
b |
L |
L1 не більше |
до |
В |
d F7 |
d1 f9 |
|
6 |
56 |
40 |
75 |
16 |
32 |
68 |
170 |
260 |
Варіанти складання редуктора

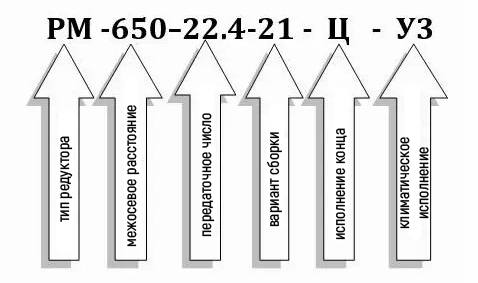

Умовне позначення редуктора РМ-650-22.4
