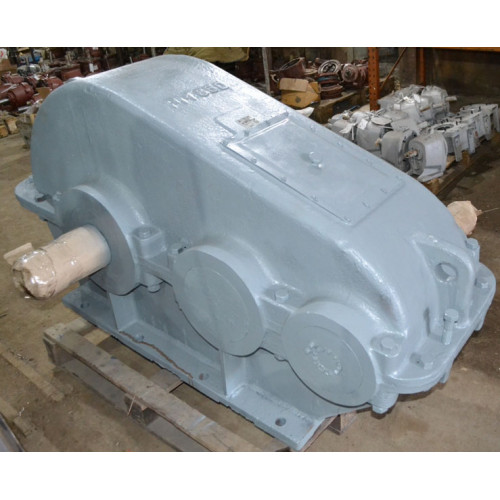

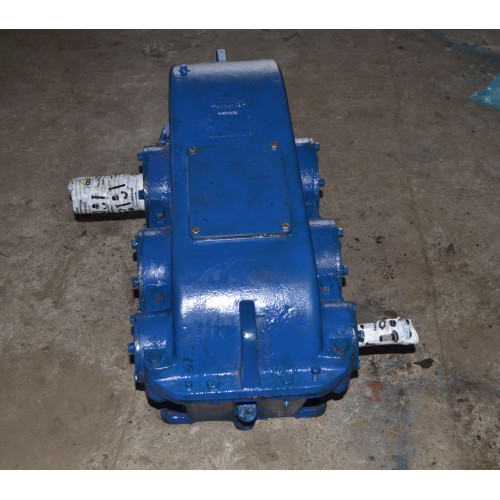

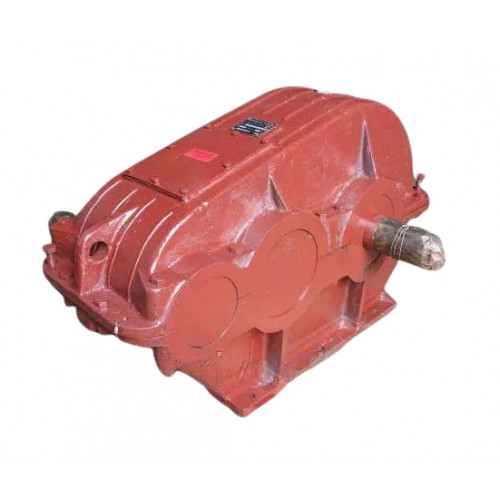

Редуктор РМ-650-31.5
Циліндричний горизонтальний редуктор РМ-650-31.5 – це надійний механізм для зміни моменту, що крутить, і числа оборотів різних електродвигунів і приводів. Сфера їх застосування – це різноманітні галузі машинобудування.
Робота редуктора може виконуватися в тривалому режимі, а також у режимі з періодичними зупинками із постійним або змінним навантаженням. Завдяки чавунному корпусу, виконаному у вигляді моноблока, він добре захищений від попадання пилу в механізм. Це дає можливість експлуатувати його в сильно запиляному середовищі.
Купити редуктори РМ-650 можна у нас на сайті компанії «Промпривод» декількома способами:
- Замовити зворотній дзвінок,
- Оформити замовлення – онлайн,
- Зателефонувати за вказаним на сайті номером.
Купуючи товар у нашій компанії, Ви отримуєте:
- Високу якість продукції за цінами від виробника,
- Оригінальний паспорт до кожного виробу з усіма печатками та штампами ВТК,
- Гарантію на 12 місяців,
- Найкоротші терміни доставки в будь-який регіон України.

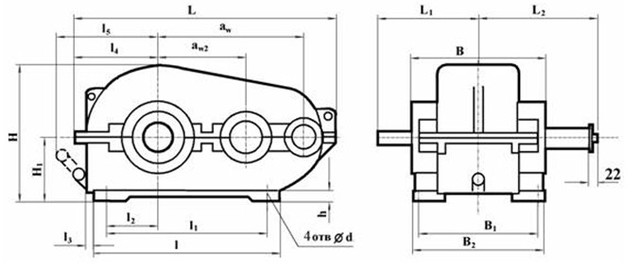

Схема та розміри редуктора РМ-650-31.5
|
aw |
aw2 |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
|
650 |
400 |
1278 |
430 |
430 |
830 |
490 |
215 |
155 |
445 |
460 |
|
B |
B1 |
B2 |
H |
H1 |
h |
Ød |
Маса, кг. |
|
470 |
410 |
470 |
318 |
697 |
320 |
95 |
878 |
Технічні характеристики редуктора РМ-650-31.5
| Частота обертання вх. вала, об/хв | Режим роботи |
Номінальний момент, що крутить, при нереверсивних режимах роботи, Нм |
| Номінальне передавальне число | 31.5 | |
| 600 | Особливо легкий | 31600 |
| ПВ 15% | 14797 | |
| ПВ 25% | 12790 | |
| ПВ 40% | 10784 | |
| ПВ 100% | 5166 | |
| 750 | Особливо легкий | 30898 |
| ПВ 15% | 13242 | |
| ПВ 25% | 11637 | |
| ПВ 40% | 9831 | |
| ПВ 100% | 5136 | |
| 1000 | Особливо легкий | 29794 |
| ПВ 15% | 12189 | |
| ПВ 25% | 10684 | |
| ПВ 40% | 9029 | |
| ПВ 100% | 5116 | |
| 1250 | Особливо легкий | 28410 |
| ПВ 15% | 10955 | |
| ПВ 25% | 9510 | |
| ПВ 40% | 8065 | |
| ПВ 100% | 5176 | |
| 1500 | Особливо легкий | 26484 |
| ПВ 15% | 9731 | |
| ПВ 25% | 8427 | |
| ПВ 40% | 7223 | |
| ПВ 100% | 5116 | |

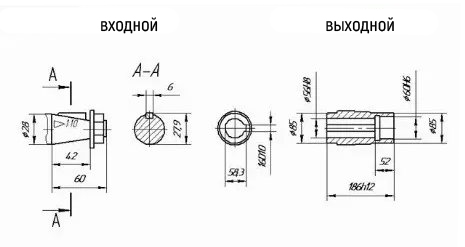

Розміри кінців валів редуктора РМ-650-31.5
.jpg)
|
Типорозмір редуктора, мм |
d |
d1 |
d2 |
l |
l1 |
b |
t |
d3 |
d4 |
l1 |
b1 |
t1 |
|
РМ -650-31.5 |
60 |
94 |
М42Х3 |
140 |
105 |
16 |
31,38 |
110 |
130 |
165 |
28 |
120 |
|
125 |
32 |
120 |
Розміри кінців валів у формі зубчастої напівмуфти редуктора РМ-650-31.5
|
m |
z |
b |
L |
L1 не більше |
до |
В |
d F7 |
d1 f9 |
|
6 |
56 |
40 |
75 |
16 |
32 |
68 |
170 |
260 |
Варіанти складання редуктора

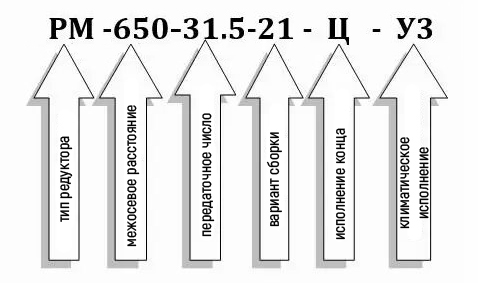

Умовне позначення редуктора РМ-650-31.5
