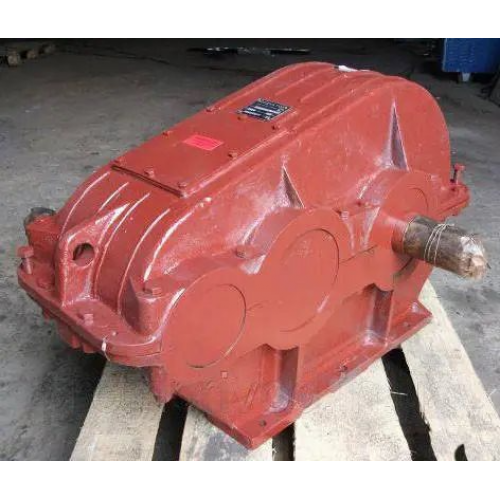

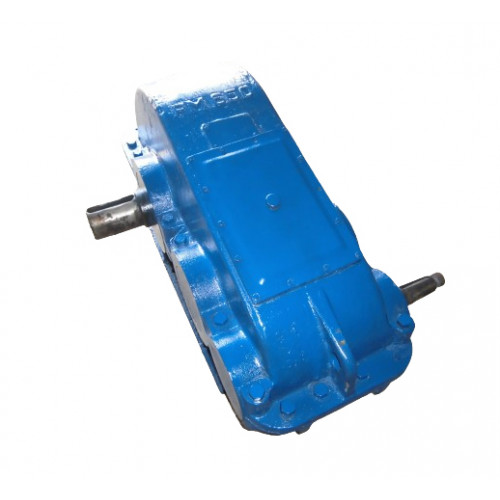

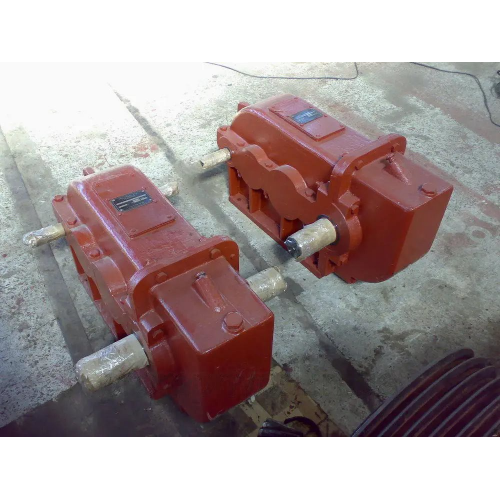

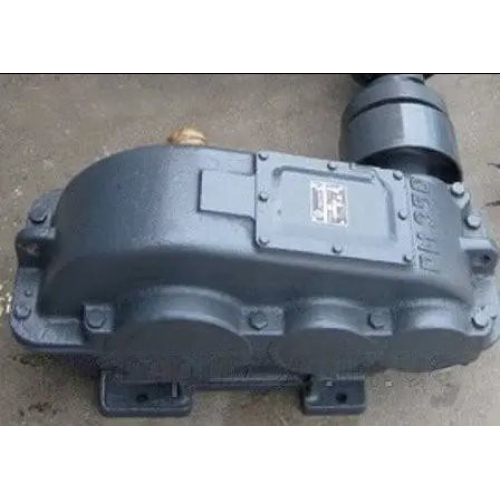

Редуктор РМ-650-50
РМ-650-50 є горизонтальним двоступінчастим редуктором з циліндричним типом передачі та паралельним розташуванням осей. Він є «робочим конем» у сфері машинобудування. Його застосовують у парі з пристроями, яким потрібна зміна крутного моменту та числа обертів. Це можуть бути підйомні крани, транспортери та інші подібні механізми.
Горизонтальний циліндричний редуктор РМ-650-50 можна експлуатувати у постійному та змінному режимі з різними типами навантаження. Вали можуть обертатися у будь-якому напрямку. Конструкцією даного редуктора передбачено захист від потрапляння до його механізму пилу.
Для більш тривалого терміну служби бажано не використовувати його в агресивному середовищі.
Купити редуктори РМ-650 можна у нас на сайті компанії «Промпривод» декількома способами:
- Замовити зворотній дзвінок,
- Оформити замовлення – онлайн,
- Зателефонувати за вказаним на сайті номером.
Купуючи товар у нашій компанії, Ви отримуєте:
- Високу якість продукції за цінами від виробника,
- Оригінальний паспорт до кожного виробу з усіма печатками та штампами ВТК,
- Гарантію на 12 місяців,
- Найкоротші терміни доставки в будь-який регіон України.

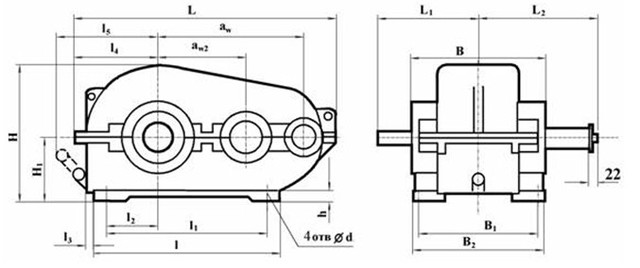

Схема та розміри редуктора РМ-650-50
Розміри редуктора РМ-650-50
|
aw |
aw2 |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
|
650 |
400 |
1278 |
430 |
430 |
830 |
490 |
215 |
155 |
445 |
460 |
|
B |
B1 |
B2 |
H |
H1 |
h |
Ød |
Маса, кг. |
|
470 |
410 |
470 |
318 |
697 |
320 |
95 |
878 |
Технічні характеристики редуктора РМ-650-50
| Частота обертання вх. валу, об/хв | Режим роботи | Номінальний момент, що крутить, при нереверсивних режимах роботи, Нм |
| Номінальне передавальне число | 50 | |
| 600 | Особливо легкий | 33256 |
| ПВ 15% | 15855 | |
| ПВ 25% | 13844 | |
| ПВ 40% | 11756 | |
| ПВ 100% | 5182 | |
| 750 | Особливо легкий | 32792 |
| ПВ 15% | 14540 | |
| ПВ 25% | 12684 | |
| ПВ 40% | 10766 | |
| ПВ 100% | 4764 | |
| 1000 | Особливо легкий | 32483 |
| ПВ 15% | 13225 | |
| ПВ 25% | 11601 | |
| ПВ 40% | 9745 | |
| ПВ 100% | 4687 | |
| 1250 | Особливо легкий | 31555 |
| ПВ 15% | 12251 | |
| ПВ 25% | 10580 | |
| ПВ 40% | 9095 | |
| ПВ 100% | 4715 | |
| 1500 | Особливо легкий | 30781 |
| ПВ 15% | 11292 | |
| ПВ 25% | 9899 | |
| ПВ 40% | 8353 | |
| ПВ 100% | 4702 | |

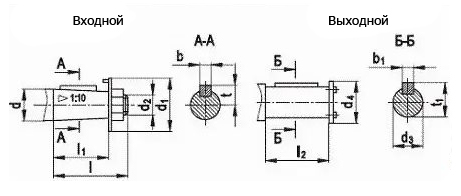

Розміри кінців валів редуктора РМ-650-50
|
Типорозмір редуктора, мм |
d |
d1 |
d2 |
l |
l1 |
b |
t |
d3 |
d4 |
l1 |
b1 |
t1 |
|
РМ-650-50 |
60 |
94 |
М42Х3 |
140 |
105 |
16 |
31,38 |
110 |
130 |
165 |
28 |
120 |
|
125 |
32 |
120 |
Розміри кінців валів у вигляді зубчастої напівмуфти редуктора РМ-650-50
|
m |
z |
b |
L |
L1 не більше |
до |
В |
d F7 |
d1 f9 |
|
6 |
56 |
40 |
75 |
16 |
32 |
68 |
170 |
260 |
Варіанти складання редуктора

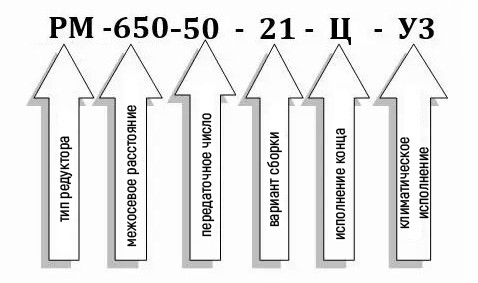

Умовне позначення редуктора РМ-650-50
