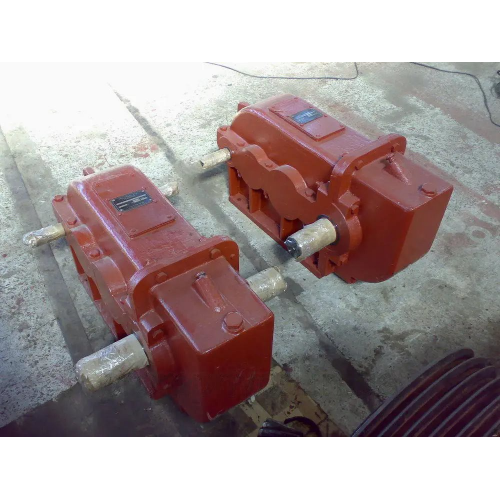

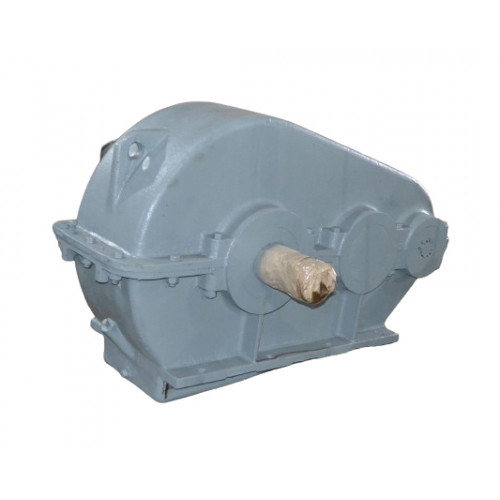

Редуктор РМ-650-8
Двоступінчастий редуктор РМ-650-8 - це горизонтальний пристрій, який використовується у сфері машинобудування, де потрібна зміна крутного моменту та числа обертів різних приводів. Має циліндричний тип передачі. Остання цифра у цій модифікації є його передавальним числом.
Циліндричний механізм РМ-650-8 може експлуатуватися в різних кліматичних умовах, таких як У та Т, згідно з ГОСТ 15150-69. Навколишнє середовище може бути сильно запиленим, але не повинно бути агресивним і вибухонебезпечним. Редуктор може працювати в тривалому режимі, а також з періодичними зупинками, обертаючи вал у будь-якому напрямку.
Агрегат РМ-650-8 дуже простий у застосуванні. Є дуже надійним та має високі показники ККД.
Купити редуктори РМ-650 можна у нас на сайті компанії «Промпривод» декількома способами:
- Замовити зворотній дзвінок.
- Оформити замовлення – онлайн.
- Зателефонувати за вказаним на сайті номером.
Купуючи товар у нашій компанії, Ви отримуєте:
- Високу якість продукції за цінами від виробника.
- Оригінальний паспорт до кожного виробу з усіма печатками та штампами ВТК.
- Гарантію на 12 місяців.
- Найкоротші терміни доставки в будь-який регіон України.

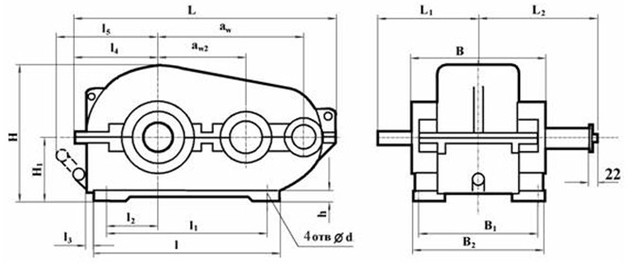

Схема та розміри редуктора РМ-650-8
|
aw |
aw2 |
L |
L1 |
L2 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
|
650 |
400 |
1278 |
430 |
430 |
830 |
490 |
215 |
155 |
445 |
460 |
|
B |
B1 |
B2 |
H |
H1 |
h |
Ød |
Маса, кг. |
|
470 |
410 |
470 |
318 |
697 |
320 |
95 |
878 |
Технічні характеристики редуктора РМ-650-8
| Частота обертання вх. валу, об/хв | Режим роботи |
Номінальний момент, що крутить, при нереверсивних режимах роботи, Нм |
| Номінальне передавальне число | 8 | |
| 600 | Особливо легкий | 17561 |
| ПВ 15% | 11270 | |
| ПВ 25% | 9829 | |
| ПВ 40% | 8322 | |
| ПВ 100% | 5504 | |
| 750 | Особливо легкий | 15307 |
| ПВ 15% | 9960 | |
| ПВ 25% | 8702 | |
| ПВ 40% | 7339 | |
| ПВ 100% | 5032 | |
| 1000 | Особливо легкий | 13839 |
| ПВ 15% | 8335 | |
| ПВ 25% | 7077 | |
| ПВ 40% | 5976 | |
| ПВ 100% | 5032 | |

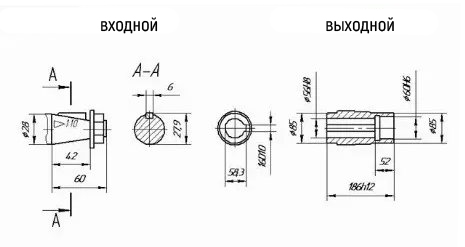

Розміри кінців валів редуктора РМ-650-8
.jpg)
,
|
Типорозмір редуктора, мм |
d |
d1 |
d2 |
l |
l1 |
b |
t |
d3 |
d4 |
l1 |
b1 |
t1 |
|
РМ-650-8 |
60 |
94 |
М42Х3 |
140 |
105 |
16 |
31,38 |
110 |
130 |
165 |
28 |
120 |
|
125 |
32 |
120 |
Розміри кінців валів у формі зубчастої напівмуфти редуктора РМ-650-8
.jpg)
|
m |
z |
b |
L |
L1 не більше |
до |
В |
d F7 |
d1 f9 |
|
6 |
56 |
40 |
75 |
16 |
32 |
68 |
170 |
260 |
Варіанти складання редуктора

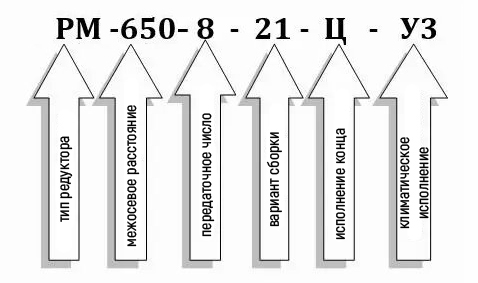

Умовне позначення редуктора РМ-650-8
