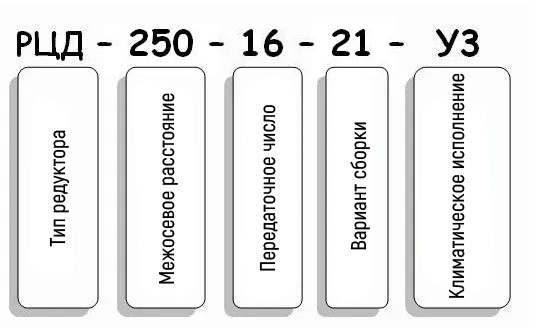

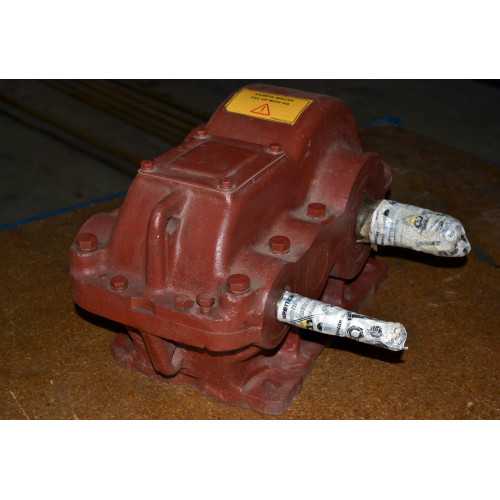

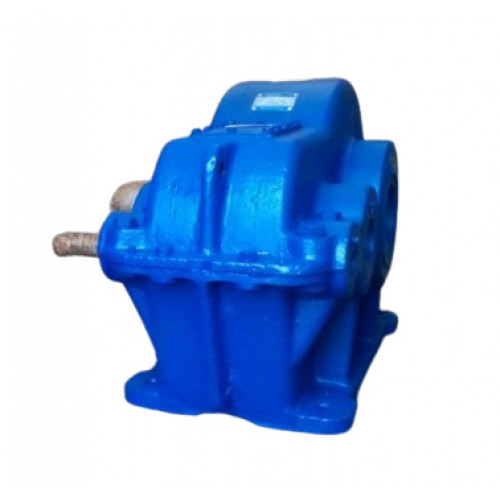

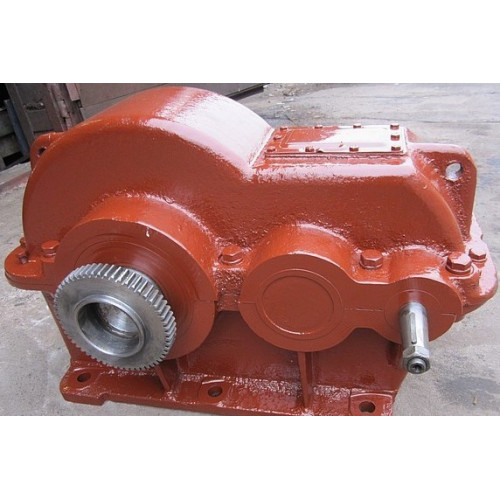

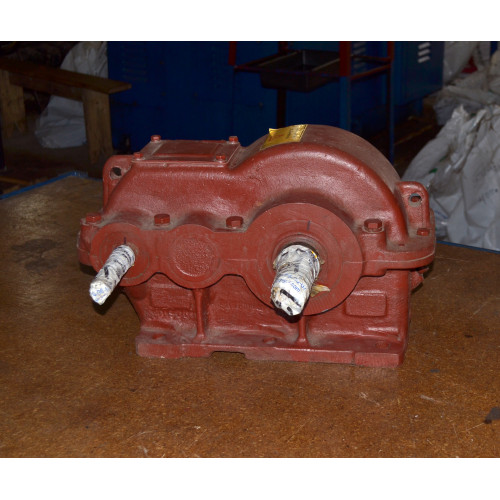

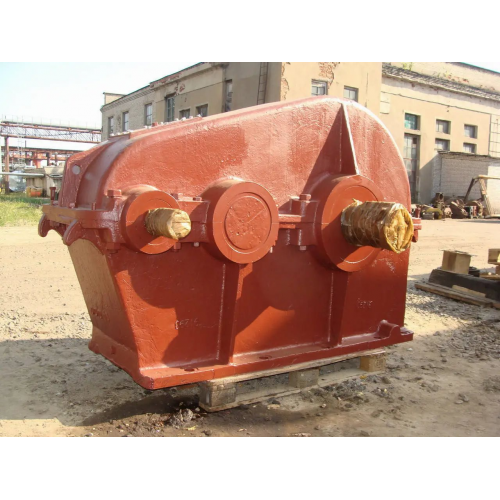

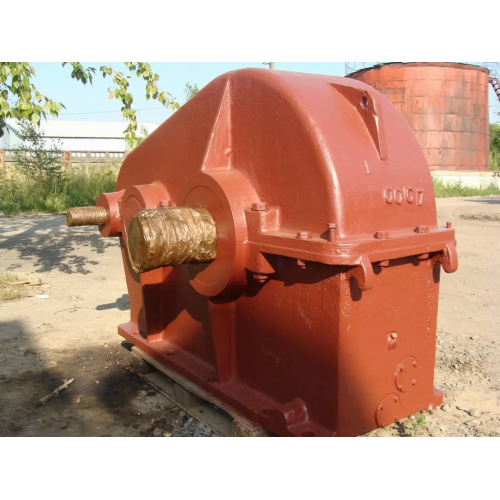

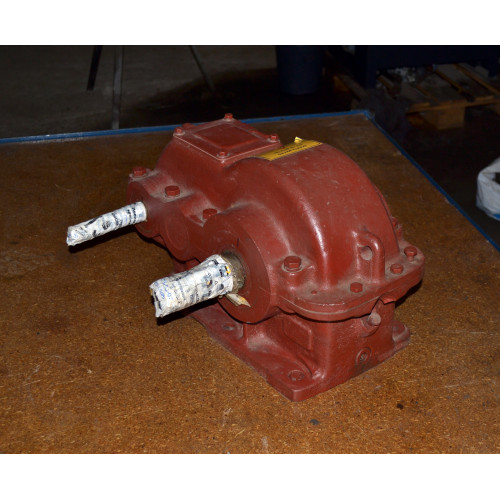

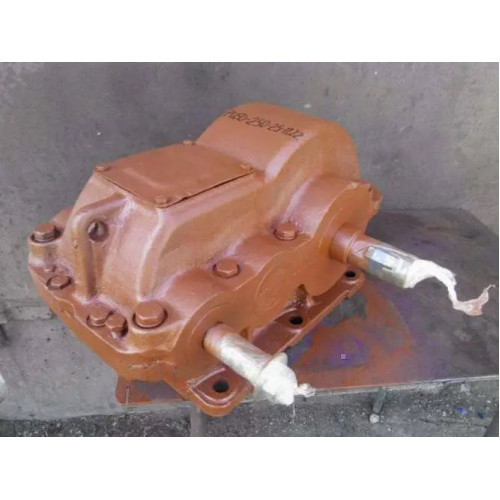

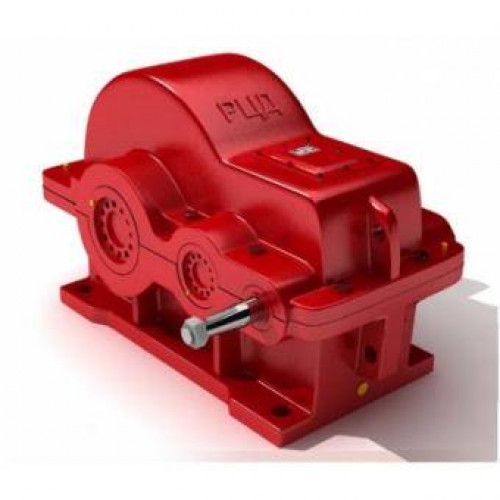

Циліндричний редуктор РЦД-250-16 варіанта складання 21
Редуктор РЦД 250-16-21 використовують для передачі обертального руху від двигуна приводу робочої машини або механізму у виробничих сферах. Дані пристрої мають високий рівень ККД та тривалий експлуатаційний термін.
Виготовлений відповідно до 21 варіанта складання перетворювач має з одного боку корпусу вихід тихохідного валу, а з іншого - швидкохідного. Таке розміщення кінців дуже зручне з монтажної точки зору.
Варіант складання редуктора
Умови застосування
Опис |
Характеристика |
Тип навантаження |
Постійний, змінний, одного напряму, ревервивний |
Режими роботи |
Тривалий або зі змінними зупинками |
Обертання валів |
У будь-який бік |
Максимально допустима частота обертання вхідного вала |
1500 об/хв |
Температура зовнішнього середовища |
Від -40 до +50 градусів Цельсія |
Кліматичне виконання, категорія розміщення |
У і Т, категорія розміщення I-IV відповідно до ГОСТ 15150-69 |
Робота в умовах підвищеної запиленості |
Допускається |
Купити редуктор РЦД, ціна якого залежатиме від міжосьової відстані, передавального числа та варіанта складання, ви можете на сайті компанії «Промпривод». Досвідчені менеджери нашої компанії завжди готові допомогти вам з вибором пристрою, а також підібрати для вас зручний спосіб оплати та доставки.
Купуючи перетворювачі у нас, ви отримуєте пристрій високої якості, виготовлений висококваліфікованими фахівцями з використанням передових технологій. Дані редуктори мають дуже тривалий термін служби та відповідають усім міжнародним стандартам якості. У комплекті з редуктором ви отримуєте унікальний паспорт та гарантію від виробника на 12 місяців. Доставка можлива по всій території країни.
Технічні характеристики редуктора РЦД-250-16
Типорозмір редуктора |
РЦД-250 |
||
Номінальне передавальне відношення |
16 |
||
Момент крутіння на виході, Т, Нxм |
порядок роботи |
Середній (С), ПВ 25% |
760 |
Важкий (В), ПВ 40% |
540 |
||
Безперервний (Б), ПВ 100% |
505 |
||
Кількість обертань валу з-1(об/хв) |
25 (1500) |
||
Навантаження на швидкісний вал |
1000 |
||
Навантаження, прикладене в середині посадкової частини тихохідного валу Fт, Н |
6400 |
||
Вага, кг |
87 |

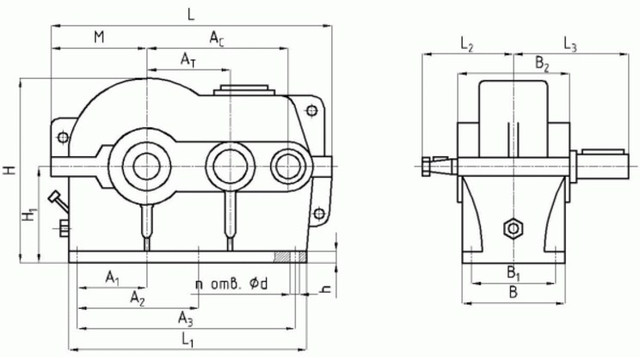

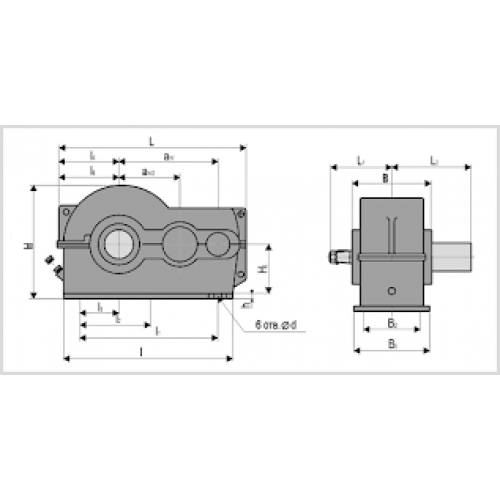

Габаритні та приєднувальні розміри РЦД-250-16
Тип пристрою |
Розмір, мм |
n, шт. |
Маса, кг |
||||||||||||||||
АC |
АT |
А1 |
А2 |
А3 |
B |
В1 |
В2 |
Н |
Н1 |
h |
L |
L1 |
L2 |
L3 |
M |
d |
|||
РЦД-250-16 |
250 |
150 |
115 |
165 |
330 |
250 |
200 |
250 |
315 |
160 |
24 |
520 |
400 |
220 |
230 |
185 |
23 |
6 |
87 |
Розміри конічних кінців вхідних і вихідних валів редуктора РЦД
Тип |
d |
d1 |
d2 |
d3 |
l |
l1 |
b |
t |
РЦД-250 |
30 |
27,1 |
М20х1,5 |
50 |
80 |
58 |
5 |
29,1 |
Розміри циліндричних кінців вхідних і вихідних валів редуктора РЦД
Тип |
l |
d |
b |
t |
РЦД-250 |
82 |
45k6 |
14 |
49,5 |
