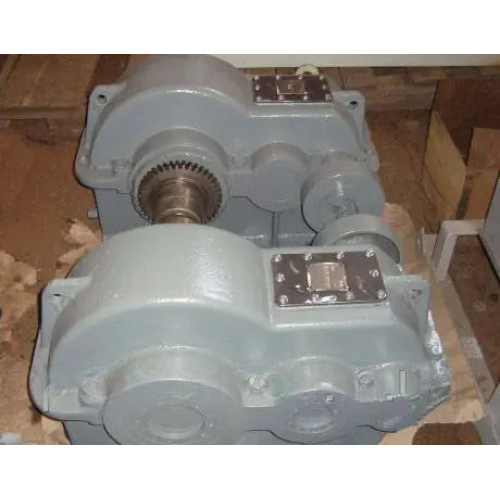

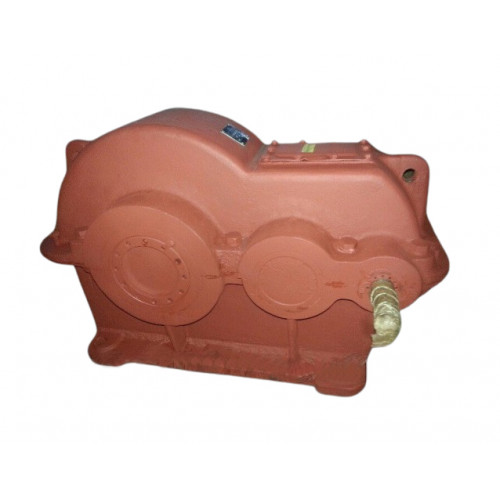

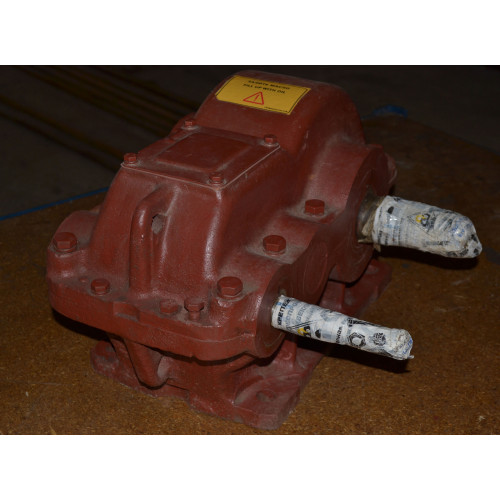

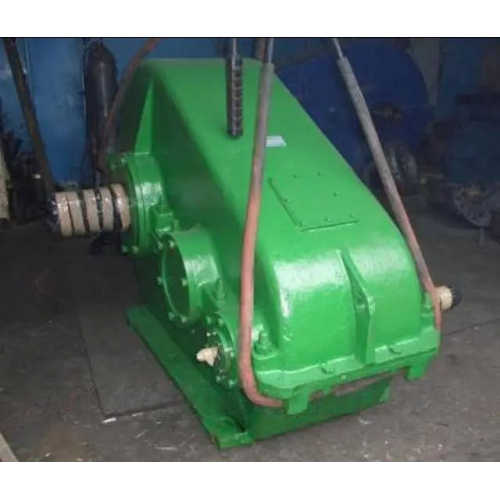

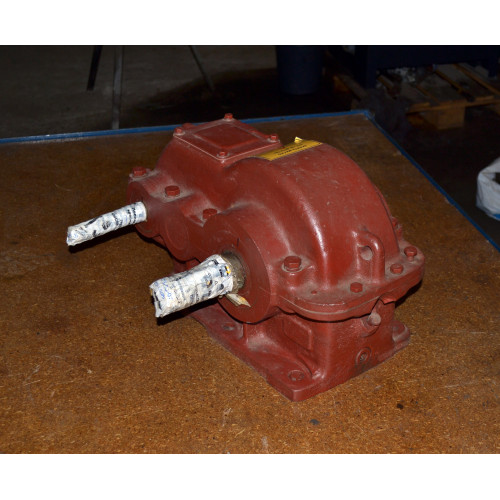

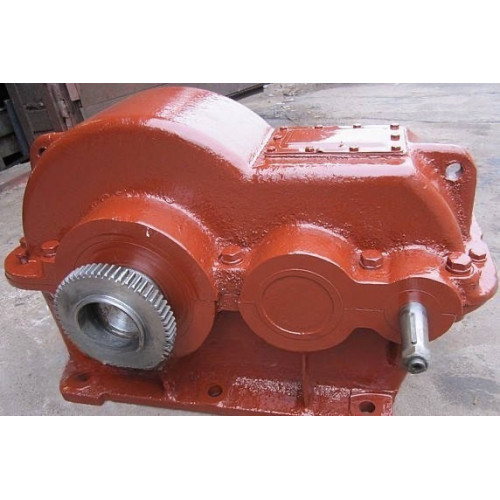

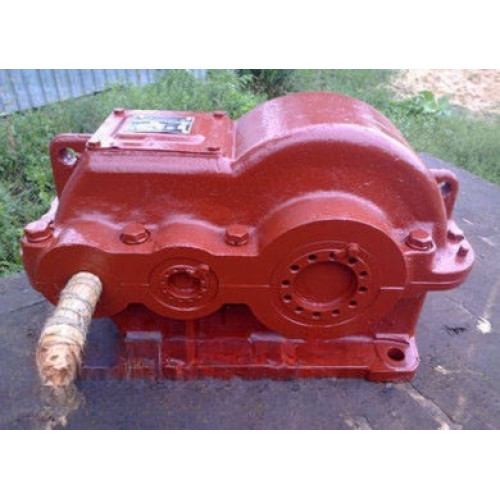

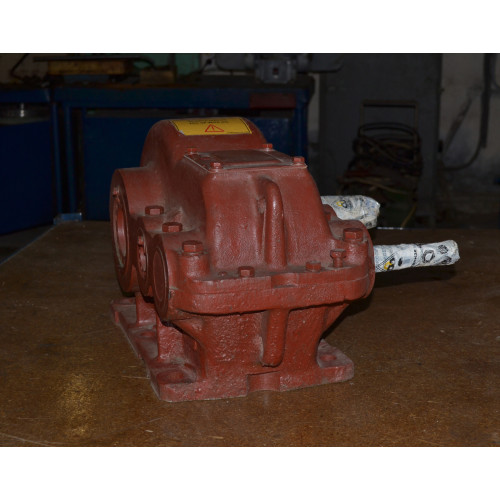

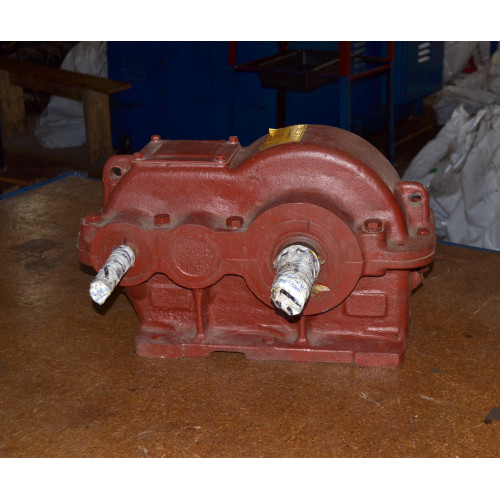

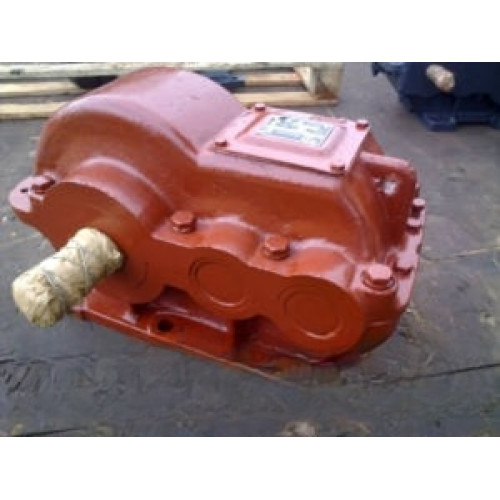

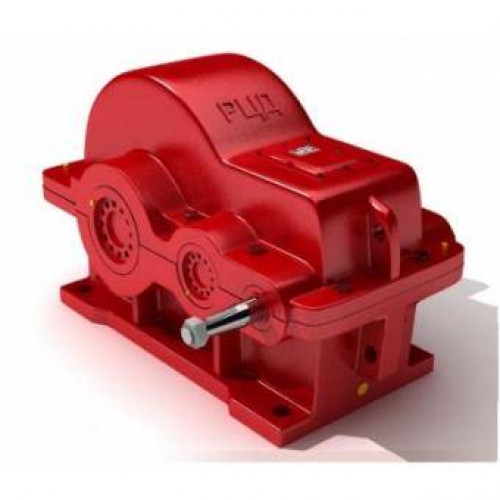

Циліндричний редуктор РЦД-350-10
Циліндричний редуктор РЦД-350-10 є пристроєм, призначеним для зміни показників обертання різних приводів. Він дуже надійний і довговічний, що дозволяє його використовувати у багатьох галузях промисловості. За способом монтажу він є горизонтальним.
Апарат РЦД-350-10 має два ступені передачі із застосуванням зачеплення Новікова. Працює як тривалий час без зупинок, так і в короткочасному режимі. Обертання валів можливе у будь-якому з напрямків.
Наша компанія «Промпривод», яка виготовляє тільки якісну продукцію, пропонує Вам придбати редуктор РЦД-350-10 за ціною від виробника. Для замовлення, Вам необхідно лише залишити заявку на сайті або за необхідності отримання додаткової інформації, зателефонувати на номер, вказаний на сайті.
До кожного редуктора додається гарантія на 12 місяців та оригінальний паспорт. Доставка здійснюється у максимально короткі терміни у всі регіони України.
Технічні характеристики редуктора РЦД-350-10
Типорозмір редуктора |
Передавальне відношення |
Частота крутного моменту валу, хв-1 |
Момент крутіння валу, Н·м |
Маса |
РЦД-350 |
10 |
від 1500 до 600 |
від 1020 до 1200 |
175 |

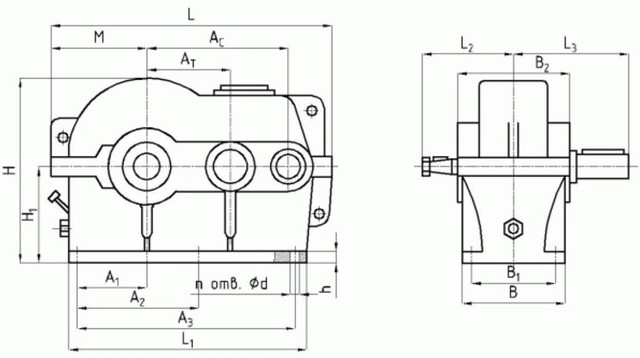

Схема габаритних і приєднувальних розмірів редуктора РЦД-350-10
Типорозмір редуктора |
АC |
АT |
А1 |
А2 |
А3 |
B |
В1 |
В2 |
Н |
Н1 |
h |
L |
L1 |
L2 |
L3 |
M |
d |
n |
Маса |
мм |
шт |
кг |
|||||||||||||||||
РЦД-350 |
350 |
200 |
164 |
240 |
480 |
320 |
255 |
320 |
410 |
212 |
24 |
700 |
545 |
260 |
290 |
235 |
23 |
6 |
175 |
Приєднувальні розміри тихохідного вала у формі зубчастої напівмуфти редуктора РЦД-350-10
Тип редуктора |
d |
d1 |
d2 |
I |
I1 |
b |
t |
d3 |
I2 |
b1 |
t1 |
мм |
|||||||||||
РЦД-350 |
35 |
50 |
М20x1,5 |
80 |
58 |
6 |
18,55 |
65 |
105 |
18 |
71 |

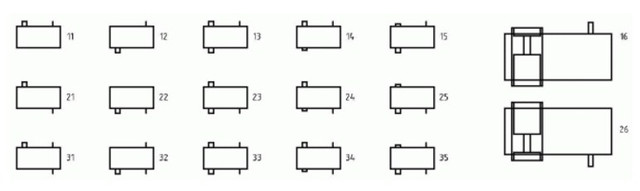

Варіанти складання редуктора РЦД-350-10
