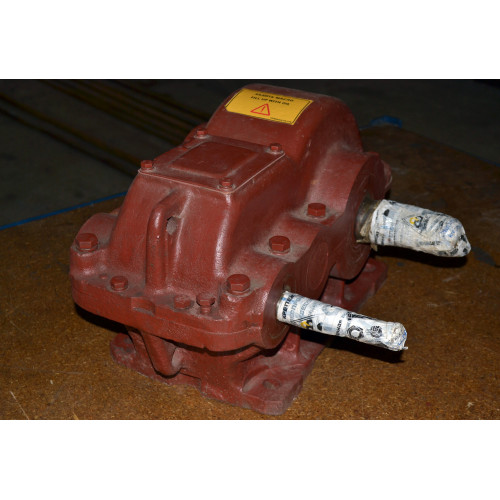

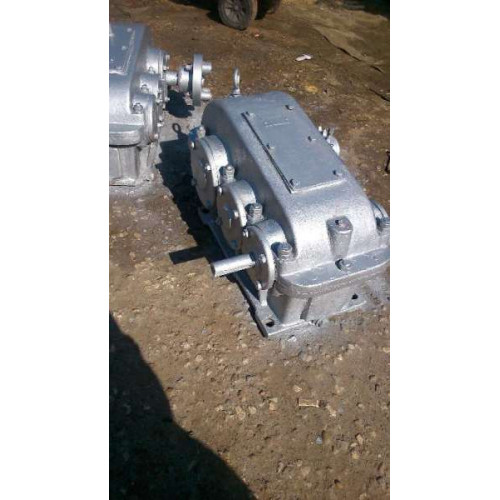

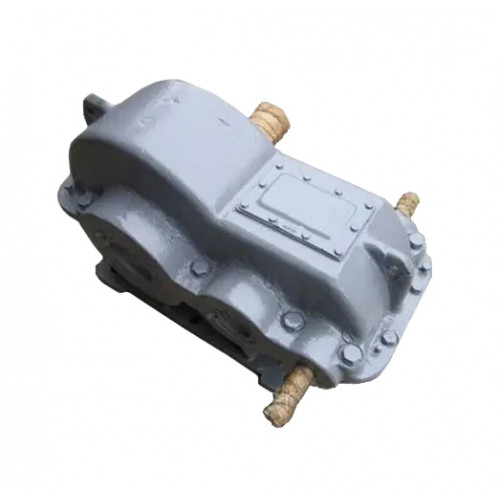

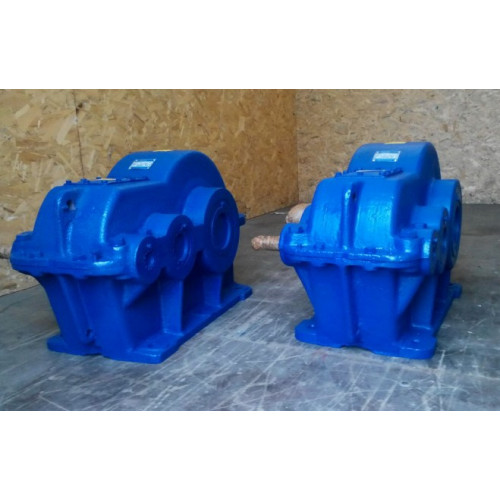

Циліндричний редуктор РЦД-350-16 варіанта складання 11
Редуктори РЦД 350-16-11 служать для перетворення величин, що надходять на нього, з подальшою їх передачею приводу виконавчого обладнання. Працюють пристрої за принципом циліндричної передачі та мають горизонтальне розташування паралельних валів.
11 варіант складання охарактеризовано наявністю двох валів, кінці яких виходять на один бік корпусу. Встановлюють редуктори в різних виробничих та промислових сферах, але найчастіше дані перетворювачі застосовують у машинобудуванні.

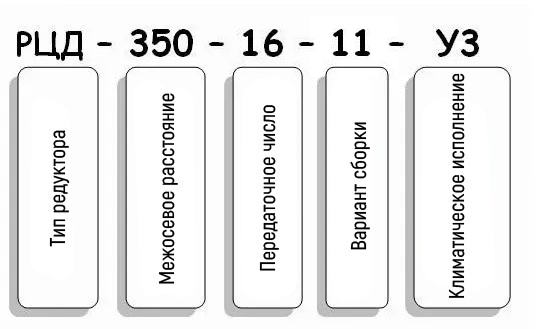

Варіант складання редуктора
Умови застосування
Опис |
Характеристика |
Тип навантаження |
Постійний, змінний, одного напряму, ревервивний |
Режими роботи |
Тривалий або зі змінними зупинками |
Обертання валів |
У будь-який бік |
Максимально допустима частота обертання вхідного вала |
1500 об/хв |
Температура зовнішнього середовища |
Від -40 до +50 градусів Цельсія |
Кліматичне виконання, категорія розміщення |
У і Т, категорія розміщення I-IV відповідно до ГОСТ 15150-69 |
Робота в умовах підвищеної запиленості |
Допускається |
Купити редуктор РЦД, ціна якого залежатиме від міжосьової відстані, передавального числа та варіанта складання, ви можете на сайті компанії «Промпривод». Досвідчені менеджери нашої компанії завжди готові допомогти вам з вибором пристрою, а також підібрати для вас зручний спосіб оплати та доставки.
Купуючи перетворювачі у нас, ви отримуєте пристрій високої якості, виготовлений висококваліфікованими фахівцями з використанням передових технологій. Дані редуктори мають дуже тривалий термін служби та відповідають усім міжнародним стандартам якості. У комплекті з редуктором ви отримуєте унікальний паспорт та гарантію від виробника на 12 місяців. Доставка можлива по всій території країни.
Технічні характеристики редуктора РЦД-350-16
Типорозмір |
Передавальне число |
Номінальний момент, що крутить, Н*м |
Маса, кг |
Awc |
AwT |
AwБ |
РЦД-350 |
16 |
1100 |
175 |
350 |
200 |
150 |

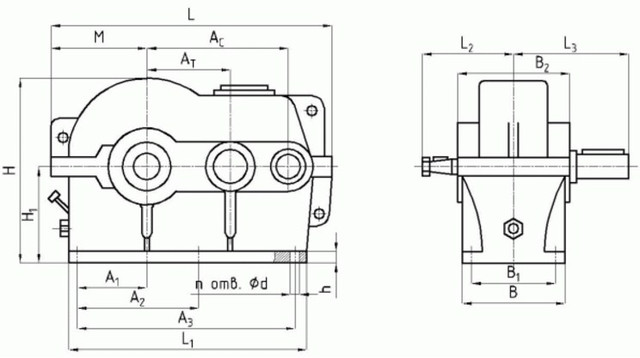

Габаритні та приєднувальні розміри РЦД-350-16
Типорозмір |
Аз |
Ат |
А1 |
А2 |
А3 |
B |
В1 |
В2 |
H |
Н1 |
h |
L |
L1 |
L2 |
L3 |
M |
d |
n |
мм |
шт |
|||||||||||||||||
РЦД-350-16 |
350 |
200 |
164 |
240 |
480 |
320 |
255 |
320 |
410 |
212 |
24 |
700 |
545 |
260 |
290 |
235 |
23 |
6 |
Розміри конічних кінців вхідних і вихідних валів редуктора РЦД
Тип |
d |
d1 |
d2 |
d3 |
l |
l1 |
b |
t |
РЦД-350 |
35 |
32,1 |
М20х1,5 |
50 |
80 |
58 |
6 |
34,6 |
Розміри циліндричних кінців вхідних і вихідних валів редуктора РЦД
Тип |
l |
d |
b |
t |
РЦД-350 |
105 |
65m6 |
18 |
71,0 |
