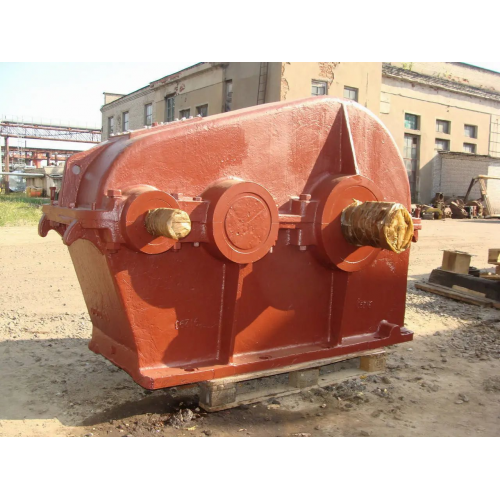

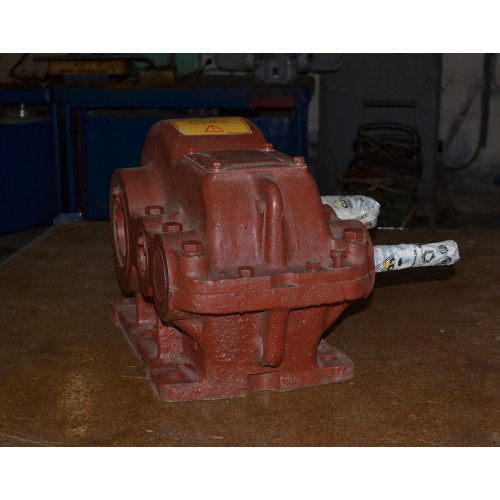

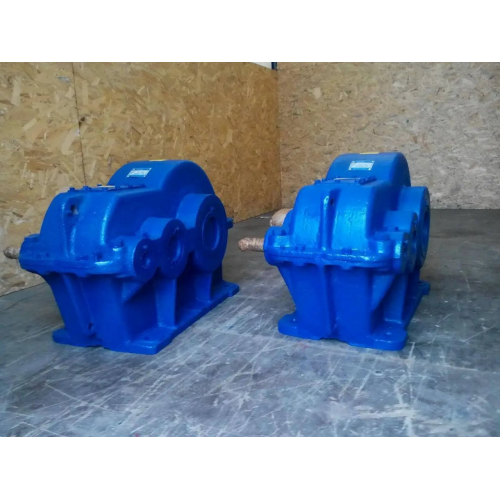

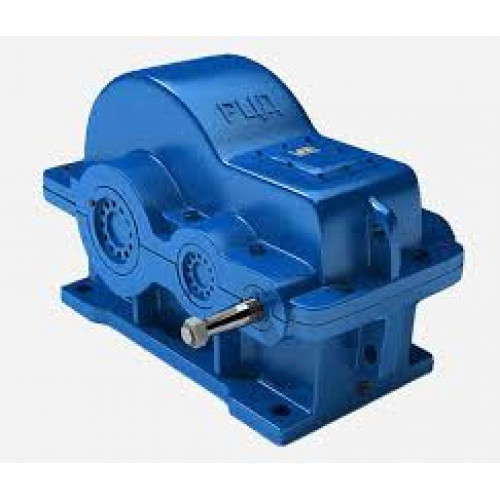

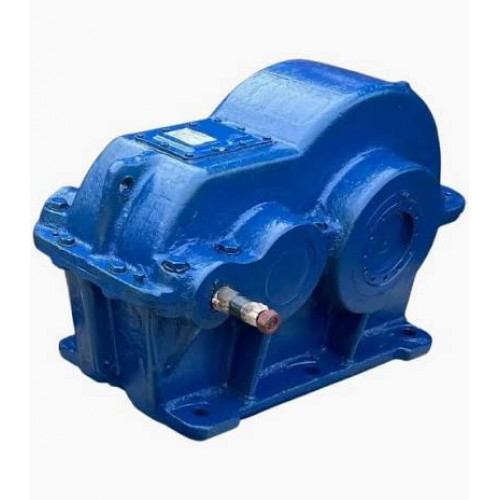

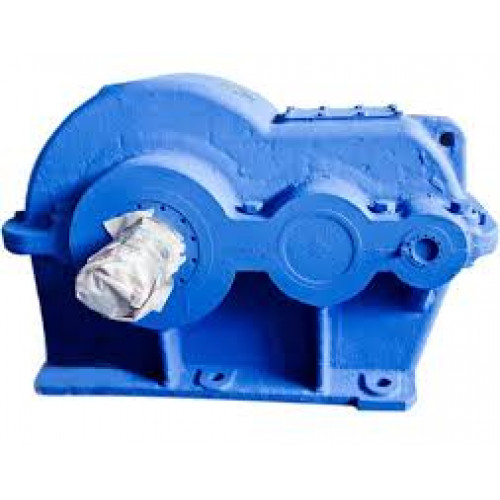

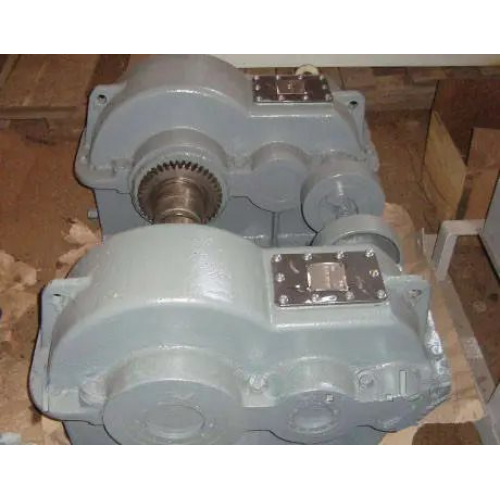

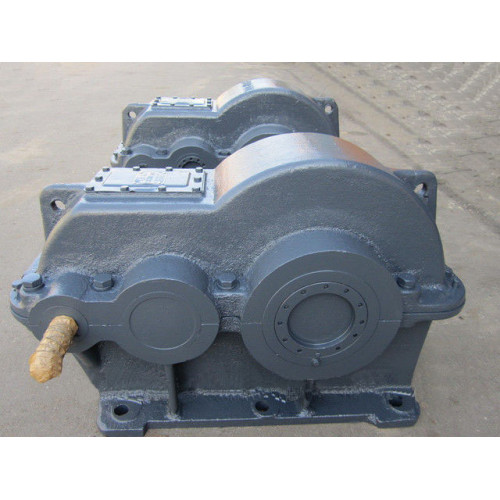

Циліндричний редуктор РЦД-350-20
Циліндричний редуктор РЦД-350-20 є двоступінчастим механізмом з горизонтальним способом монтажу. У його обов'язки входить зміна показників числа оборотів і моменту багатьох приводів, що крутить.
Редуктор РЦД-350-20 має низку умов при його експлуатації, це:
- використання у неагресивному середовищі,
- запиленість повітря, не більше 10 мг/м3,
- швидкість, що максимально подається на вхідний вал 1500 об/хв,
- температура навколишнього середовища в межах -40 ... +50 градусів Цельсія.
При виконанні вищевказаних умов даний редуктор є дуже надійним і довговічним пристроєм.
Наша компанія «Промпривод», яка виготовляє тільки якісну продукцію, пропонує Вам придбати редуктор РЦД-350-20 за ціною від виробника. Для замовлення, Вам необхідно лише залишити заявку на сайті або за необхідності отримання додаткової інформації, зателефонувати на номер, вказаний на сайті.
До кожного редуктора додається гарантія на 12 місяців та оригінальний паспорт. Доставка здійснюється у максимально короткі терміни у всі регіони України.
Технічні характеристики редуктора РЦД-350-20
Типорозмір редуктора |
Передавальне відношення |
Частота крутного моменту вала, хв-1 |
Момент крутіння вала, Н·м |
Маса |
РЦД-350 |
20 |
від 1500 до 600 |
від 1020 до 1200 |
175 |

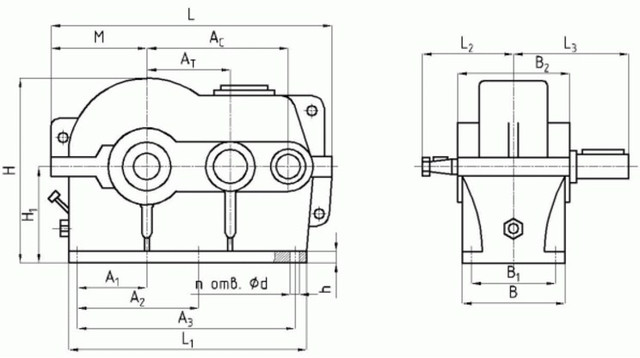

Схема габаритних і приєднувальних розмірів редуктора РЦД-350-20
Типорозмір редуктора |
АC |
АT |
А1 |
А2 |
А3 |
B |
В1 |
В2 |
Н |
Н1 |
h |
L |
L1 |
L2 |
L3 |
M |
d |
n |
Маса |
мм |
шт |
кг |
|||||||||||||||||
РЦД-350 |
350 |
200 |
164 |
240 |
480 |
320 |
255 |
320 |
410 |
212 |
24 |
700 |
545 |
260 |
290 |
235 |
23 |
6 |
175 |
Приєднувальні розміри тихохідного вала у формі зубчастої напівмуфти редуктора РЦД-350-20
Тип редуктора |
d |
d1 |
d2 |
I |
I1 |
b |
t |
d3 |
I2 |
b1 |
t1 |
мм |
|||||||||||
РЦД-350 |
35 |
50 |
М20x1,5 |
80 |
58 |
6 |
18,55 |
65 |
105 |
18 |
71 |
