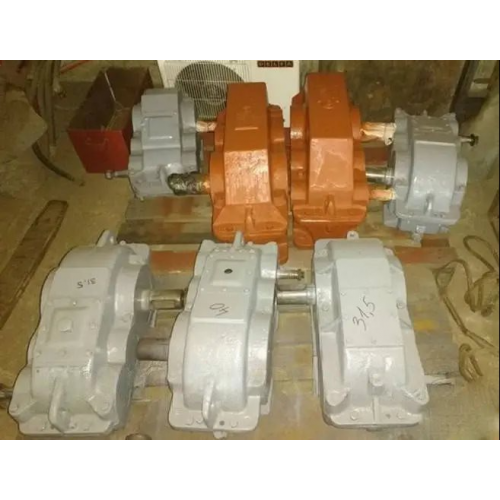

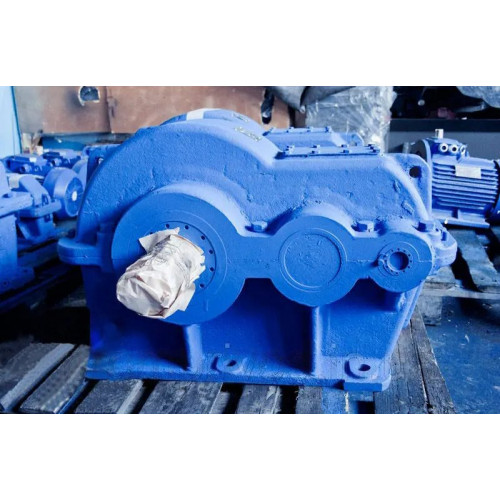

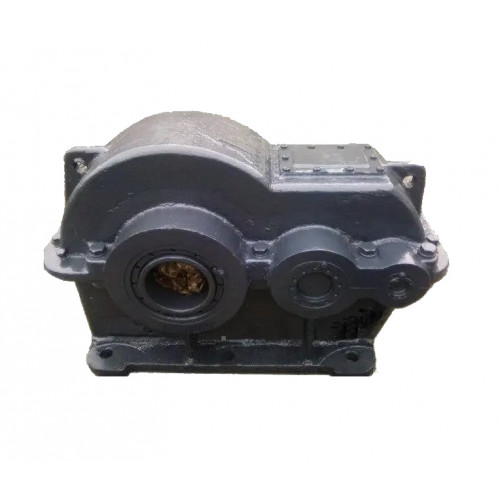

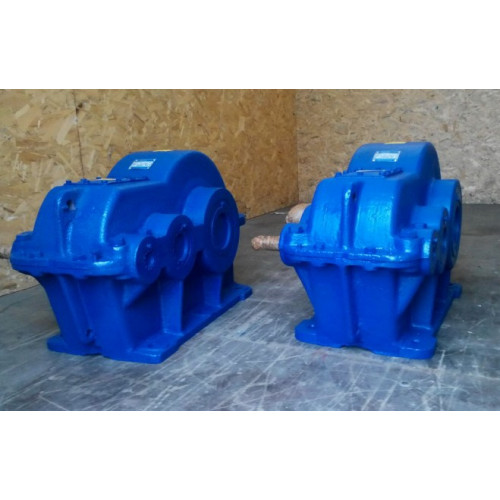

Циліндричний редуктор РЦД-350-25 варіанта складання 11
Редуктори РЦД 350-25-11 мають такі особливості:
- Два ступеня та циліндричний тип передачі.
- Високий показник ККД.
- Велика точність кінематичної передачі.
- Міжосьова відстань дорівнює 350 мм.
- Передавальне число - 25.
Кінці паралельних валів розташовані лише з одного боку корпусу, що відповідає 11 варіанту складання.
Варіант складання редуктора
Умови застосування
Опис |
Характеристика |
Тип навантаження |
Постійний, змінний, одного напряму, ревервивний |
Режими роботи |
Тривалий або зі змінними зупинками |
Обертання валів |
У будь-який бік |
Максимально допустима частота обертання вхідного вала |
1500 об/хв |
Температура зовнішнього середовища |
Від -40 до +50 градусів Цельсія |
Кліматичне виконання, категорія розміщення |
У і Т, категорія розміщення I-IV відповідно до ГОСТ 15150-69 |
Робота в умовах підвищеної запиленості |
Допускається |
Купити редуктор РЦД, ціна якого залежатиме від міжосьової відстані, передавального числа та варіанта складання, ви можете на сайті компанії «Промпривод». Досвідчені менеджери нашої компанії завжди готові допомогти вам з вибором пристрою, а також підібрати для вас зручний спосіб оплати та доставки.
Купуючи перетворювачі у нас, ви отримуєте пристрій високої якості, виготовлений висококваліфікованими фахівцями з використанням передових технологій. Дані редуктори мають дуже тривалий термін служби та відповідають усім міжнародним стандартам якості. У комплекті з редуктором ви отримуєте унікальний паспорт та гарантію від виробника на 12 місяців. Доставка можлива по всій території країни.
Технічні характеристики редуктора РЦД-350-25
Типорозмір |
Передавальне число |
Номінальний момент, що крутить, Н*м |
Маса, кг |
Awc |
AwT |
AwБ |
РЦД-350 |
25 |
1100 |
175 |
350 |
200 |
150 |

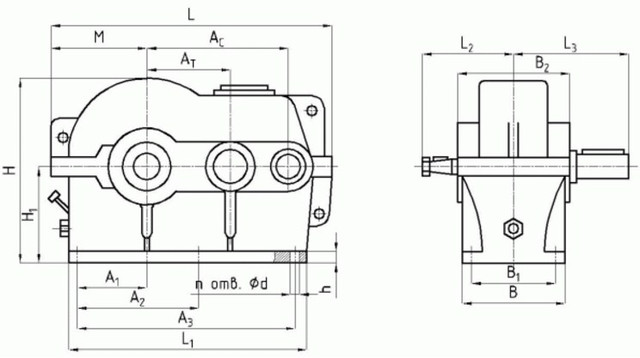

Габаритні та приєднувальні розміри РЦД-350-25
Типорозмір |
Аз |
Ат |
А1 |
А2 |
А3 |
B |
В1 |
В2 |
H |
Н1 |
h |
L |
L1 |
L2 |
L3 |
M |
d |
n |
мм |
шт |
|||||||||||||||||
РЦД-350-25 |
350 |
200 |
164 |
240 |
480 |
320 |
255 |
320 |
410 |
212 |
24 |
700 |
545 |
260 |
290 |
235 |
23 |
6 |
Розміри конічних кінців вхідних і вихідних валів редуктора РЦД
Тип |
d |
d1 |
d2 |
d3 |
l |
l1 |
b |
t |
РЦД-350 |
35 |
32,1 |
М20х1,5 |
50 |
80 |
58 |
6 |
34,6 |
Розміри циліндричних кінців вхідних і вихідних валів редуктора РЦД
Тип |
l |
d |
b |
t |
РЦД-350 |
105 |
65m6 |
18 |
71,0 |
