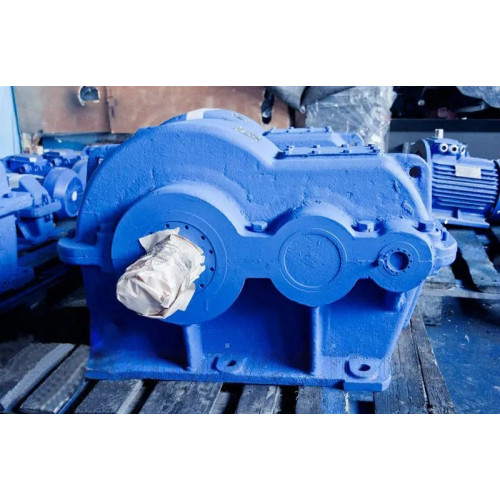

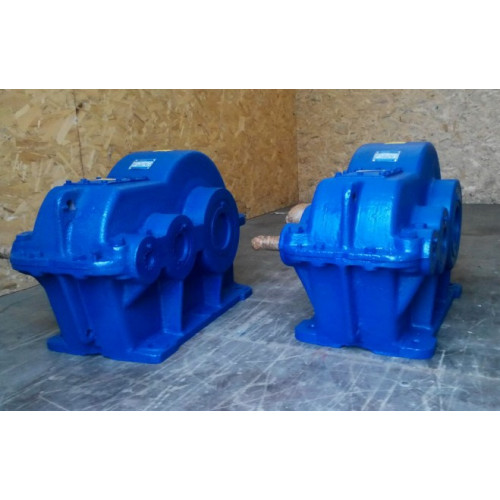

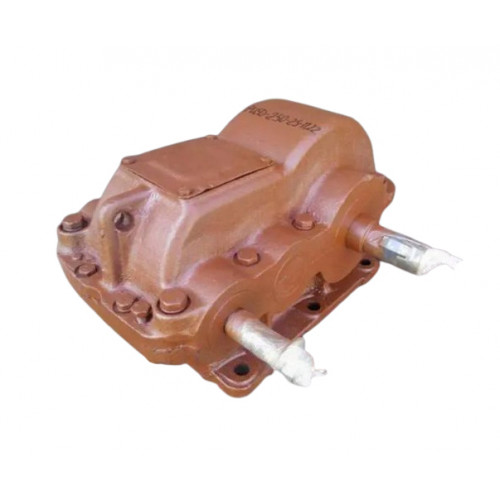

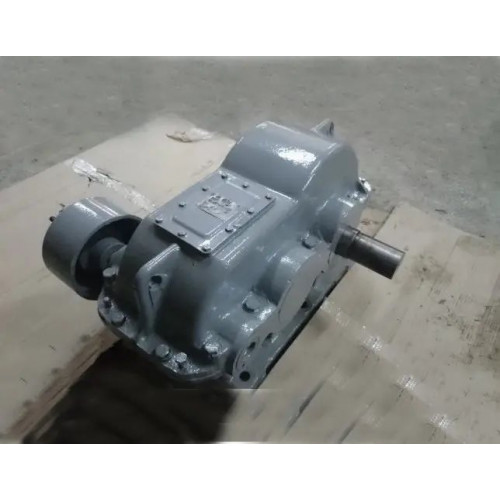

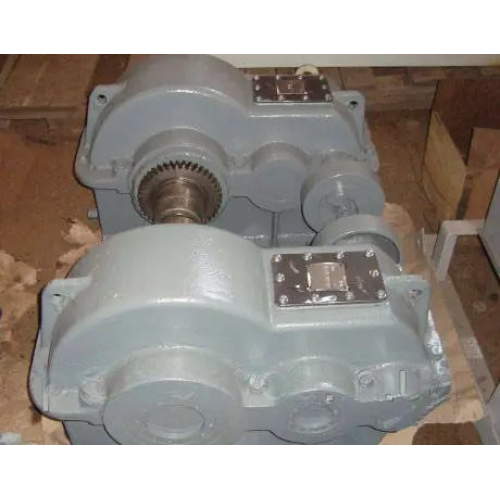

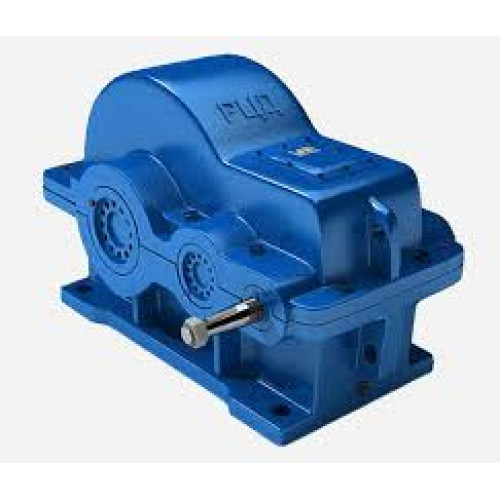

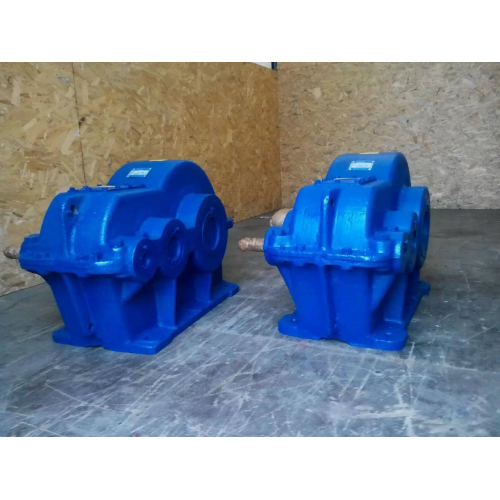

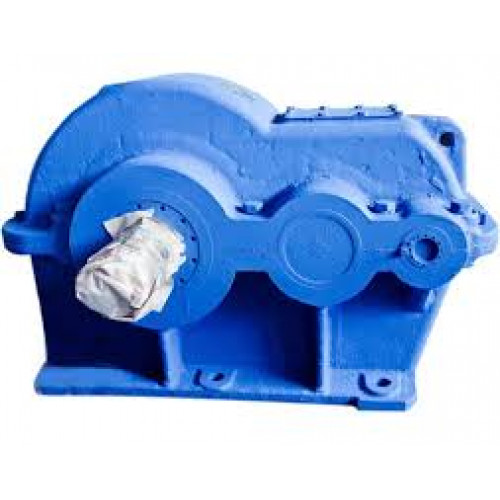

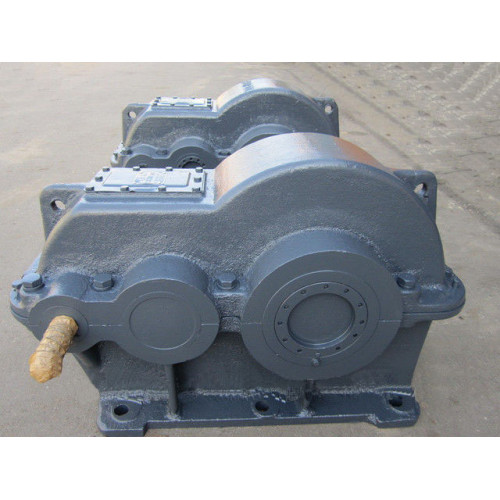

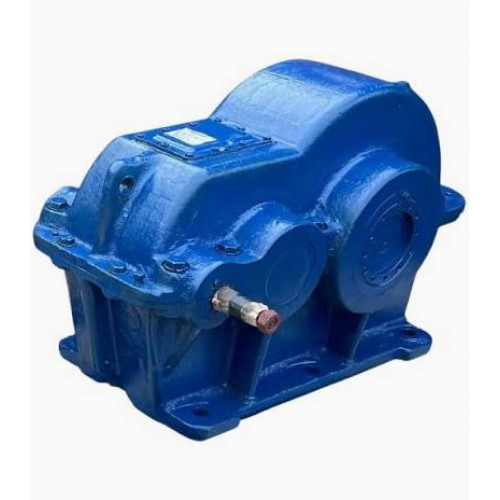

Циліндричний редуктор РЦД-400-20 варіанта складання 11
Редуктор РЦД 400-20-11 як і всі циліндричні перетворювачі має масу позитивних якостей:
- Високий рівень ККД.
- Тривалий термін експлуатації.
- Висока кінематична точність передачі.
- Не нагрівається під час роботи.
- Може бути використаний у сильно запилених приміщеннях.

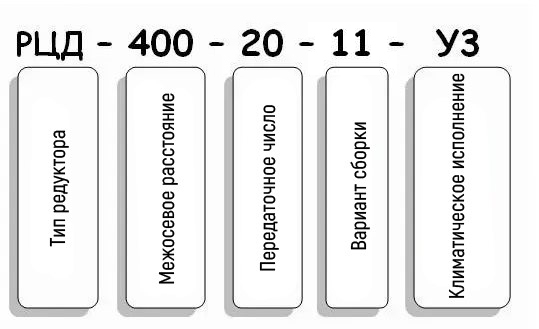

Представлений редуктор має варіант складання 11, що означає швидкохідний і тихохідні вали мають кінці у вигляді муфти або її частини і вони розташовані на одній стороні корпусу.
Варіант складання редуктора
Умови застосування
Опис |
Характеристика |
Тип навантаження |
Постійний, змінний, одного напряму, ревервивний |
Режими роботи |
Тривалий або зі змінними зупинками |
Обертання валів |
У будь-який бік |
Максимально допустима частота обертання вхідного вала |
1500 об/хв |
Температура зовнішнього середовища |
Від -40 до +50 градусів Цельсія |
Кліматичне виконання, категорія розміщення |
У і Т, категорія розміщення I-IV відповідно до ГОСТ 15150-69 |
Робота в умовах підвищеної запиленості |
Допускається |
Купити редуктор РЦД, ціна якого залежатиме від міжосьової відстані, передавального числа та варіанта складання, ви можете на сайті компанії «Промпривод». Досвідчені менеджери нашої компанії завжди готові допомогти вам з вибором пристрою, а також підібрати для вас зручний спосіб оплати та доставки.
Купуючи перетворювачі у нас, ви отримуєте пристрій високої якості, виготовлений висококваліфікованими фахівцями з використанням передових технологій. Дані редуктори мають дуже тривалий термін служби та відповідають усім міжнародним стандартам якості. У комплекті з редуктором ви отримуєте унікальний паспорт та гарантію від виробника на 12 місяців. Доставка можлива по всій території країни.
Технічні характеристики редуктора РЦД-400-20
Типорозмір |
Передавальне число |
Номінальний момент, що крутить, Н*м |
Маса, кг |
Awc |
AwT |
AwБ |
РЦД-400 |
20 |
2100 |
287 |
400 |
250 |
150 |

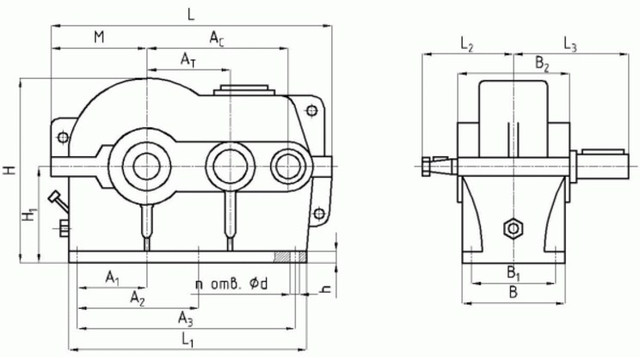

Габаритні та приєднувальні розміри РЦД-400-20
Типорозмір |
Аз |
Ат |
А1 |
А2 |
А3 |
B |
В1 |
В2 |
H |
Н1 |
h |
L |
L1 |
L2 |
L3 |
M |
d |
n |
мм |
шт |
|||||||||||||||||
РЦД-400 |
400 |
250 |
190 |
270 |
540 |
360 |
275 |
360 |
510 |
265 |
28 |
800 |
640 |
280 |
335 |
285 |
27 |
6 |
Розміри конічних кінців вхідних і вихідних валів редуктора РЦД
Тип |
d |
d1 |
d2 |
d3 |
l |
l1 |
b |
t |
РЦД-400 |
35 |
35,1 |
М20х1,5 |
50 |
80 |
58 |
6 |
34,6 |
Розміри циліндричних кінців вхідних і вихідних валів редуктора РЦД
Тип |
l |
d |
b |
t |
РЦД-400 |
130 |
85m6 |
22 |
93,0 |

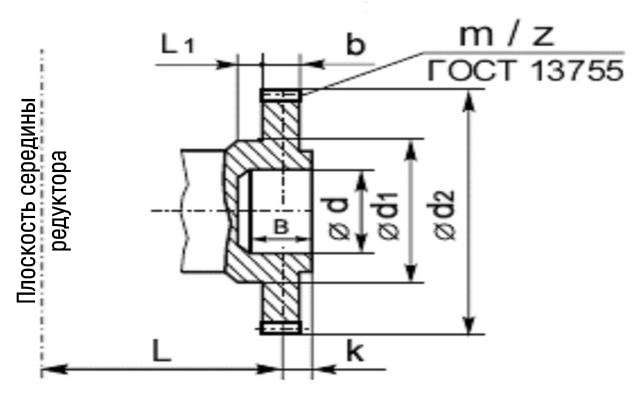

Приєднувальні розміри тихохідного вала у формі зубчастої напівмуфти редуктора РЦД-400
Тип |
d |
d1 |
d2 |
I |
I1 |
b |
t |
d3 |
I2 |
b1 |
t1 |
мм |
|||||||||||
РЦД-400 |
35 |
50 |
М20x1,5 |
80 |
58 |
6 |
18,55 |
65 |
105 |
18 |
71 |
