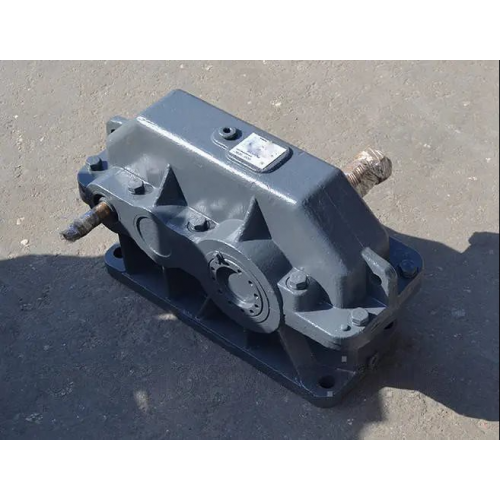

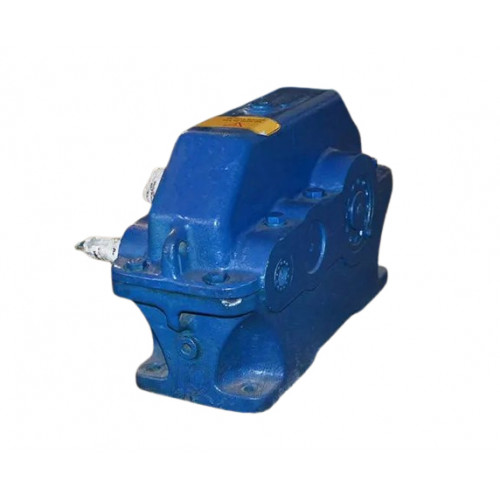

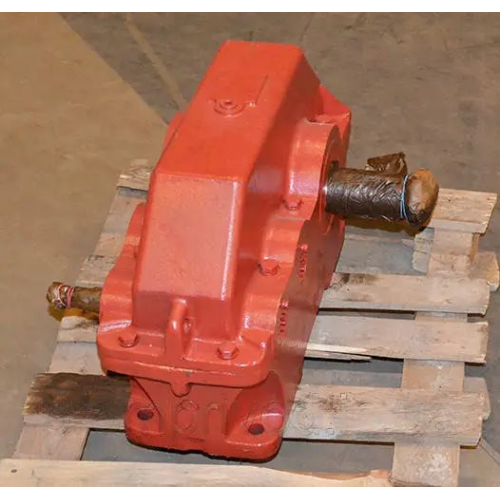

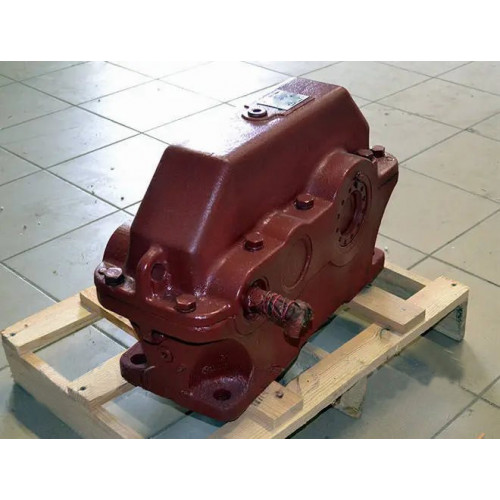

Редуктор Ц2У-100-25-11

Name: Редуктор Ц2У-100-25-11
Brand: ПромПривод
SKU: 724886481
Price: 11260 UAH
Availability: InStock

Виробник: ПромПривод Модель: 724886481

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

11 260грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Діаметр осі валу:по согласованию

Колір корпусу:синий|красный|серый

Вес редуктора:37 кг

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой полумуфты

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Редуктор Ц2У-100-25-11

11 260грн.

Опис

Редуктор Ц2У-100-25-11 двоступінчастий циліндричний вузький

Редуктор Ц2У-100-25-11 має складання, вказане в даному типорозмірі, номер 11. Це говорить про те, що до перетворювача можуть бути підключені два пристрої - двигун і виконавча ланка, причому з'єднання здійснюватиметься з одного боку від редуктора паралельно один одному .

Якщо вас цікавлять інші варіанти складання, ми можемо виготовити такий редуктор на ваше замовлення відповідно до ГОСТ 20373-94.

Найбільш повну інформацію про пристрої, що вас цікавлять, ви можете уточнити у наших менеджерів. Співробітники заводу «Промпривід» допоможуть вам здійснити раціональну покупку без переплат у повній відповідності до вимог експлуатації.

Купити редуктор Ц2У у нашій компанії дуже просто! Телефонуйте за телефонами, вказаними на сайті, або залиште своє повідомлення в чаті, і ми практично миттєво запропонуємо вам найкращий варіант з доставкою по Україні.

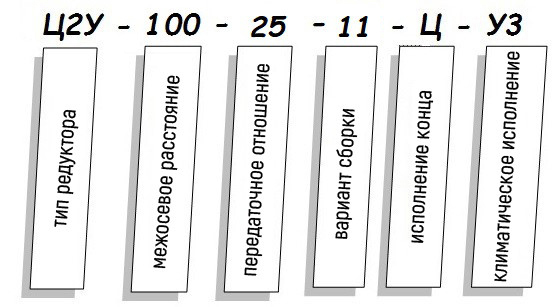

Варіант складання редуктора Ц2У

Редуктор купить

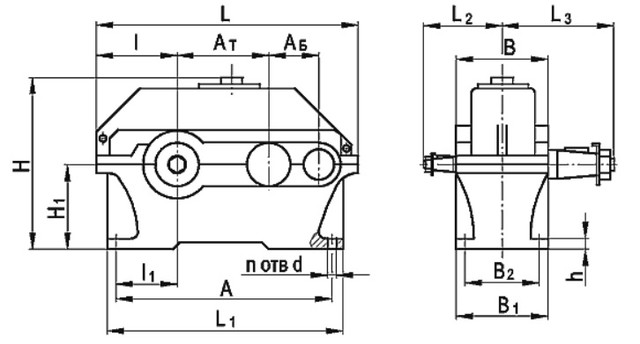

Конструкція редуктора Ц2У-100

Конструкция редуктора Ц2У

Габаритні та приєднувальні розміри

Тип редуктора	Розмір, мм															n, шт.	h, мм
	А_Т	А_Б	L	L₁	I	I₁	L₂	L₃	Н	H₁	А	В	B₁	B₂	d		Чавун. корпус	Алюмін. корпус
			не більше
Ц2У-100	100	80	390	325	136	85	136	165	230	112	290	155	145	109	15	4	-	20±3

Основні технічні характеристики

Показник редуктора			Типорозмір редуктора
			Ц2У-100
Номінальне передавальне число			8; 10; 12.5; 16; 20; 25; 31.5, 40
Номінальний крутний момент на вихідному валу при тривалій роботі з постійним навантаженням, Н•м		Безперервний (Б) ПВ=100%	315
Номінальний крутний момент на вихідному валу при роботі редуктора в повторно-короткочасних режимах, H•м		Важкий (В) ПВ=40%	315
		Середній (С) ПВ=25%
		Легкий (Л) ПВ=15%
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н	Вхідного вала F_вх	Безперервний (Б) ПВ=100%	500
		Важкий (В) ПВ=40%
		Середній (С) ПВ=25%
		Легкий (Л) ПВ=15%
	Вихідного вала F_вих	Безперервний (Б) ПВ=100%	4500
		Важкий (В) ПВ=40%
		Середній (С) ПВ=25%
		Легкий (Л) ПВ=15%
ККД, не менше			0,97
Маса редуктора, кг, не більше		з чавунним корпусом	37
		з алюмінієвим корпусом	21

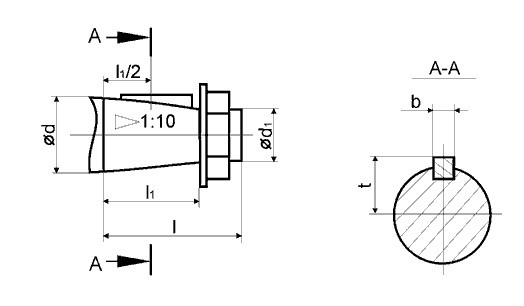

Розміри конічного кінця вхідного та вихідного вала

Редуктор Ц2У купить

Вал	d	d₁	I	I₁	b	t
Вх	20	М12х1,25	50	36	4	10,6
Вих	35	М20х1,5	80	58	6	18,55

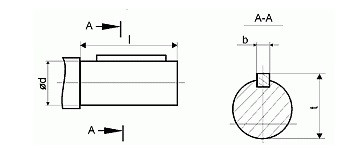

Розміри циліндричних валів редукторів Ц2У

Редуктор Ц2У купить

Вал	d	I	b	t
Вх	18	36	6	20,5
Вих	30	58	8	33

Типорозміри підшипників

Вхідний вал (швидкохідний)	Кількість	Проміжний вал	Кількість	Вихідний вал (тихохідний)	Кількість
7604	2	7604	2	7307А	2
