Редуктор Ц2У-100-31.5-22

Name: Редуктор Ц2У-100-31.5-22
Brand: ПромПривод
SKU: 724894671
Price: 10832 UAH
Availability: InStock

Виробник: ПромПривод Модель: 724894671

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Провідний виробник і постачальник високотехнологічних редукторів, мотор-редукторів та промислового обладнання в Україні з 2008 року. Компанія орієнтована на виробничі підприємства різних галузей, забезпечує як стандартні, так і індивідуально виготовлені рішення під потреби замовників

В наявності

10 832грн.

Знайшли дешевше?

Купити цей товар в 1 клік:

Діаметр осі валу:по согласованию

Колір корпусу:синий|красный|серый

Вес редуктора:37 кг

Тип редуктора:Цилиндрический

Типи валів:конический, цилиндрический, в виде зубчатой полумуфты

Доставка

Самовивіз з підприємства

Новою поштую по Україні

Оплата

Оплата за рахунком

Готівкою на підприємстві

Редуктор Ц2У-100-31.5-22

10 832грн.

Опис

Редуктор Ц2У-100-31.5-22 двоступінчастий циліндричний вузький

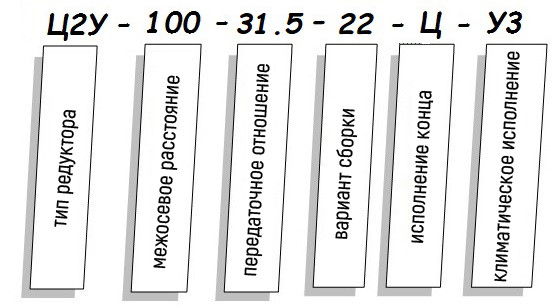

Редуктор Ц2У-100-31.5-22 в даному типорозмірі має складання 22, що видно з умовного позначення. Це один із найбільш затребуваних варіантів, що використовуються на сучасних виробничих лініях. Він характеризується паралельним колінеарним виведенням кінців валів (вхідного та вихідного), що потрібно для приєднання одного електричного двигуна та одного виконавчого механізму. Інші варіанти складання, властиві для редукторів даного типу, можна побачити у ГОСТ 20373-94.

Найбільш повну інформацію про пристрої, що вас цікавлять, ви можете уточнити у наших менеджерів. Співробітники заводу «Промпривід» допоможуть вам здійснити раціональну покупку без переплат у повній відповідності до вимог експлуатації.

Купити редуктор Ц2У у нашій компанії дуже просто! Телефонуйте за телефонами, вказаними на сайті, або залиште своє повідомлення в чаті, і ми практично миттєво запропонуємо вам найкращий варіант з доставкою по Україні.

Варіант складання редуктора Ц2У

Редуктор купить

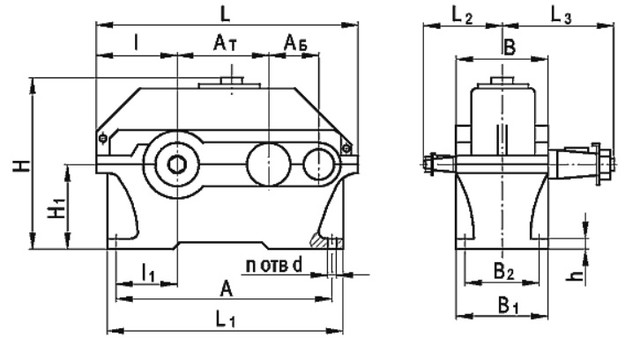

Конструкція редуктора Ц2У-100

Конструкция редуктора Ц2У

Габаритні та приєднувальні розміри

Тип редуктора	Розмір, мм															n, шт.	h, мм
	А_Т	А_Б	L	L₁	I	I₁	L₂	L₃	Н	H₁	А	В	B₁	B₂	d		Чавун. корпус	Алюмін. корпус
			не більше
Ц2У-100	100	80	390	325	136	85	136	165	230	112	290	155	145	109	15	4	-	20±3

Основні технічні характеристики

Показник редуктора			Типорозмір редуктора
			Ц2У-100
Номінальне передавальне число			8; 10; 12.5; 16; 20; 25; 31.5, 40
Номінальний крутний момент на вихідному валу при тривалій роботі з постійним навантаженням, Н•м		Безперервний (Б) ПВ=100%	315
Номінальний крутний момент на вихідному валу при роботі редуктора в повторно-короткочасних режимах, H•м		Важкий (В) ПВ=40%	315
		Середній (С) ПВ=25%
		Легкий (Л) ПВ=15%
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н	Вхідного вала F_вх	Безперервний (Б) ПВ=100%	500
		Важкий (В) ПВ=40%
		Середній (С) ПВ=25%
		Легкий (Л) ПВ=15%
	Вихідного вала F_вих	Безперервний (Б) ПВ=100%	4500
		Важкий (В) ПВ=40%
		Середній (С) ПВ=25%
		Легкий (Л) ПВ=15%
ККД, не менше			0,97
Маса редуктора, кг, не більше		з чавунним корпусом	37
		з алюмінієвим корпусом	21

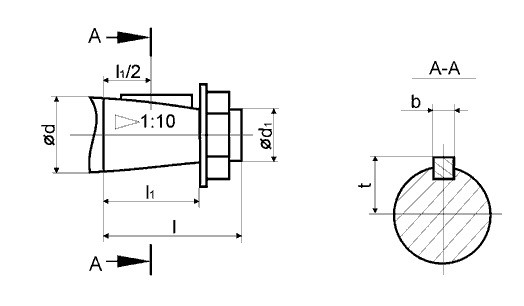

Розміри конічного кінця вхідного та вихідного вала

Редуктор Ц2У купить

Вал	d	d₁	I	I₁	b	t
Вх	20	М12х1,25	50	36	4	10,6
Вих	35	М20х1,5	80	58	6	18,55

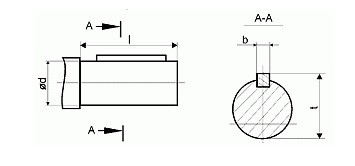

Розміри циліндричних валів редукторів Ц2У

Редуктор Ц2У купить

Вал	d	I	b	t
Вх	18	36	6	20,5
Вих	30	58	8	33

Типорозміри підшипників

Вхідний вал (швидкохідний)	Кількість	Проміжний вал	Кількість	Вихідний вал (тихохідний)	Кількість
7604	2	7604	2	7307А	2
