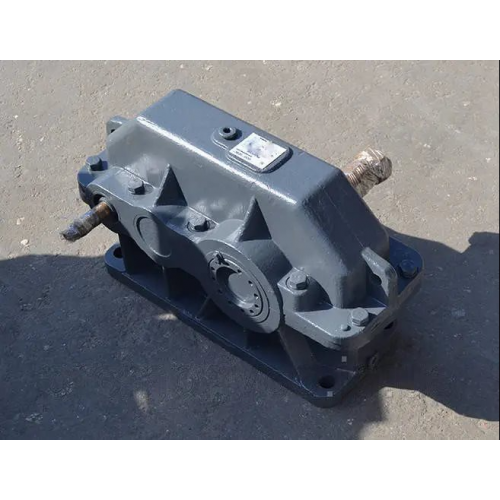

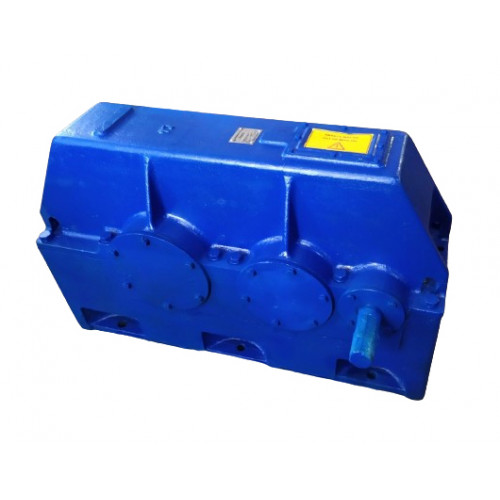

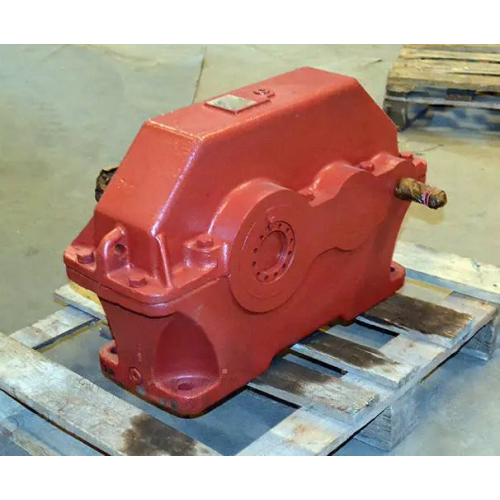

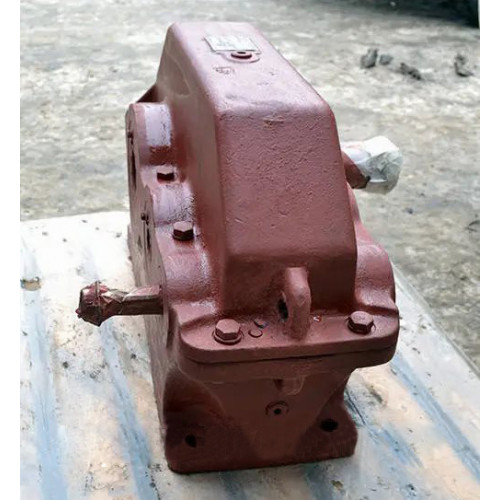

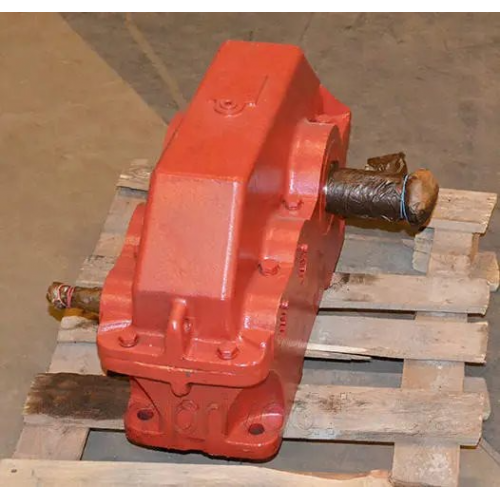

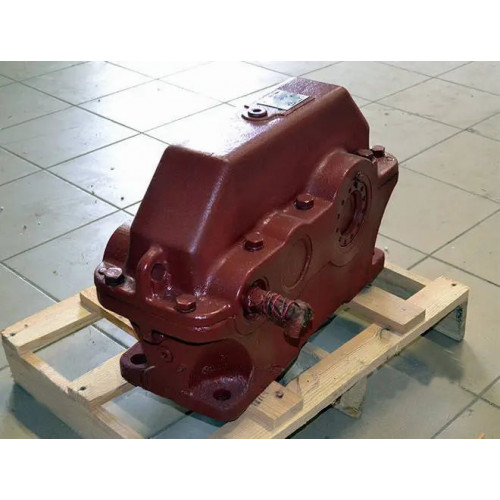

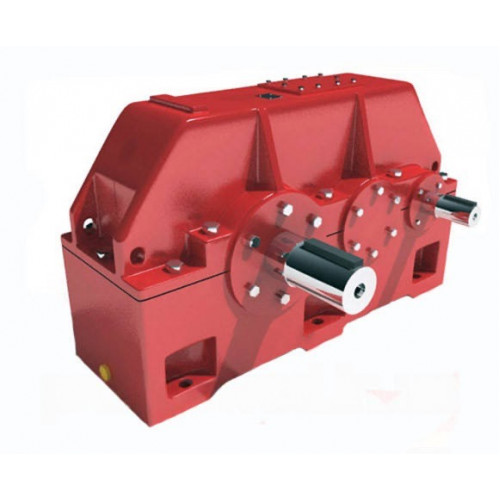

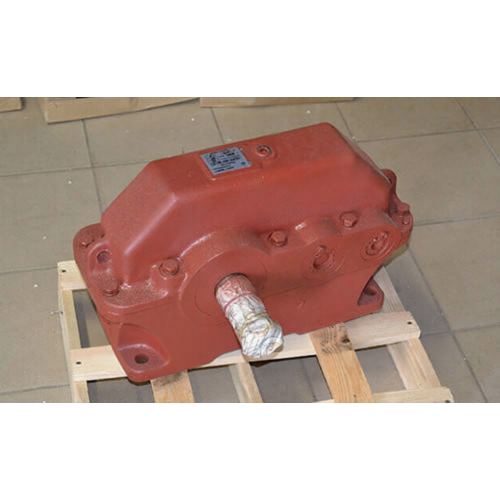

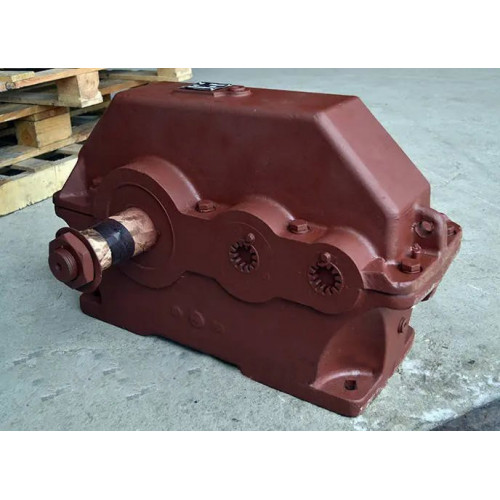

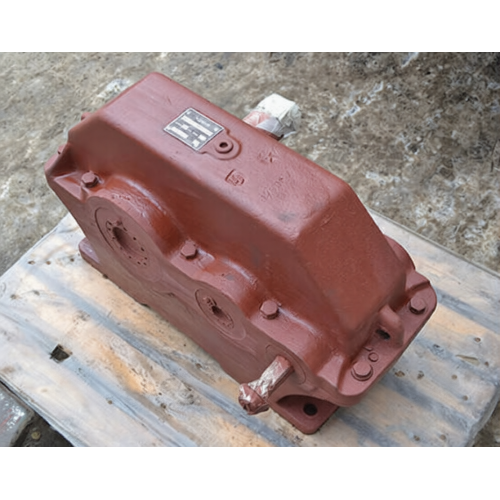

Редуктор Ц2У-250-10-21 двоступінчастий циліндричний вузький
Циліндричний редуктор Ц2У-250-10-21 відіграє роль механічної ланки, що знижує частоту обертання за рахунок використання двоступінчастої зубчастої передачі.
Механізм пристрою створюється міцним і надійним, частини коліс, що сполучаються, обробляються термічно. Литий корпус перетворювача створюється з чавуну, в окремих випадках - зі сталі.
Дізнайтесь більше про різні види обладнання від менеджерів нашого підприємства «Промпривод». Залишайте свої питання та замовлення на сайті або спілкуйтесь безпосередньо з кваліфікованим персоналом, щоб купити редуктор Ц2У-250 на вигідних умовах.
У нас ви отримаєте детальну консультацію, доставку до будь-якого регіону України, а також обов'язкову гарантію на будь-який придбаний товар у нашому інтернет-магазині.
Варіант складання редуктора Ц2У

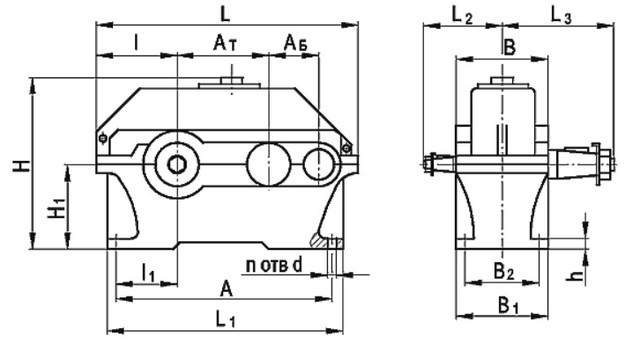

Конструкція редуктора Ц2У-250

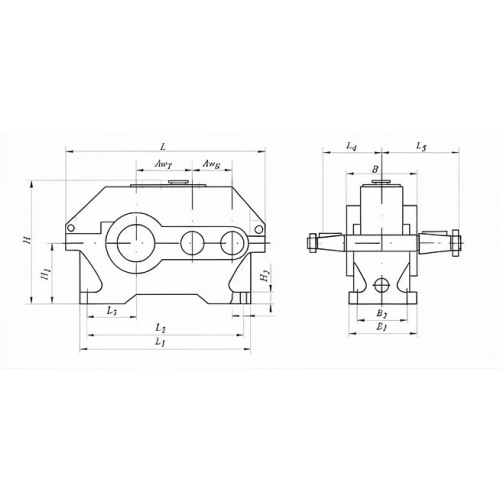

Габаритні та приєднувальні розміри
Розмір, мм |
n, шт. |
h, мм |
|||||||||||||||
АТ |
АБ |
L |
L1 |
I |
I1 |
L2 |
L3 |
Н |
H1 |
А |
В |
B1 |
B2 |
d |
Чавун. корпус |
Алюмін. корпус |
|
не більше |
|||||||||||||||||
250 |
160 |
829 |
730 |
290 |
212 |
265 |
335 |
530 |
265 |
670 |
290 |
280 |
218 |
28 |
4 |
32±4 |
- |
Основні технічні характеристики
Показник редуктора |
Типорозмір редуктора |
||
Ц2У-250 |
|||
Номінальне передавальне число |
8; 10; 12.5; 16; 20; 25; 31.5, 40 |
||
Номінальний крутний момент на вихідному валу при тривалій роботі з постійним навантаженням, Н•м |
Безперервний (Б) |
5000 |
|
Номінальний крутний момент на вихідному валу при роботі редуктора в повторно-короткочасних режимах, H•м |
Важкий (В) |
6300 |
|
Середній (С) |
8000 |
||
Легкий (Л) |
10000 |
||
Допустиме радіальне консольне навантаження, прикладене в середині посадкової частини, Н |
Вхідного вала Fвх |
Безперервний (Б) |
3150 |
Важкий (В) |
3550 |
||
Середній (С) |
4000 |
||
Легкий (Л) |
4500 |
||
Вихідного вала Fвих |
Безперервний (Б) |
18000 |
|
Важкий (В) |
20000 |
||
Середній (С) |
22400 |
||
Легкий (Л) |
25000 |
||
ККД, не менше |
0,97 |
||
Маса редуктора, кг, не більше |
з чавунним корпусом |
310 |
|
з алюмінієвим корпусом |
- |

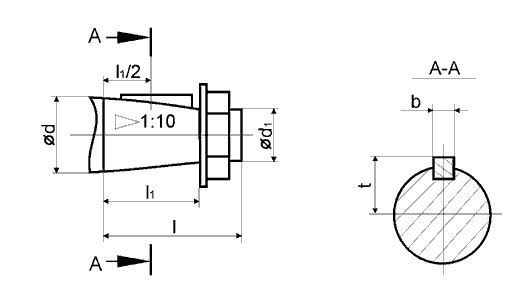

Розміри конічного кінця вхідного та вихідного вала
Вал |
d |
d1 |
I |
I1 |
b |
t |
Вх |
40 |
М24х2,0 |
110 |
82 |
10 |
20,9 |
Вих |
90 |
М64х4,0 |
170 |
130 |
22 |
46,75 |

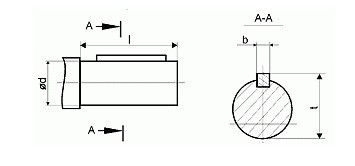

Розміри циліндричних валів редукторів Ц2У
Вал |
d |
I |
b |
t |
Вх |
35 |
82 |
10 |
38 |
Вих |
85 |
170 |
22 |
90 |

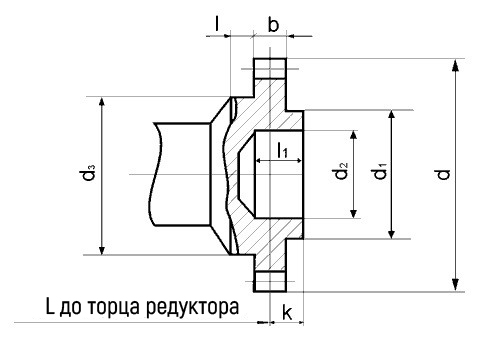

Розміри валу у вигляді напівмуфти редукторів Ц2У
Тип редуктора |
Ц2У-250 |
m |
4 |
z |
56 |
b |
35 |
L |
63 |
L1, не менше |
16 |
K |
31 |
B |
50 |
d* |
120 |
d1** |
170 |
d2 |
150 |
