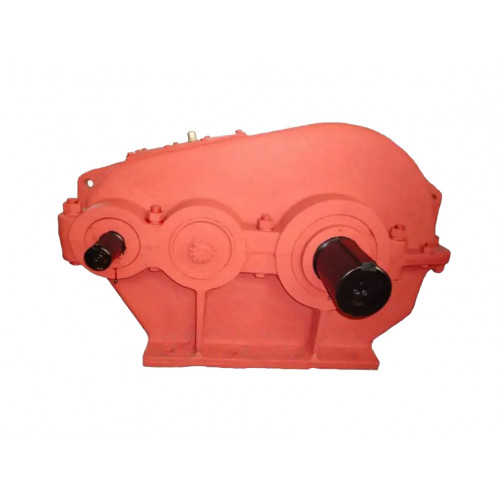

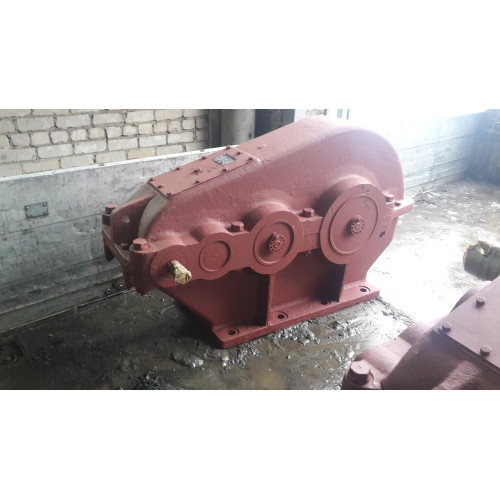

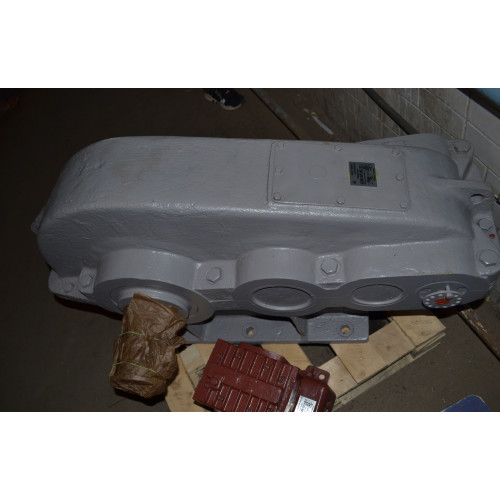

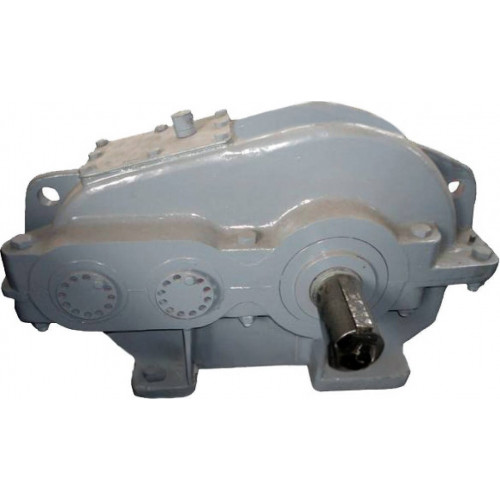

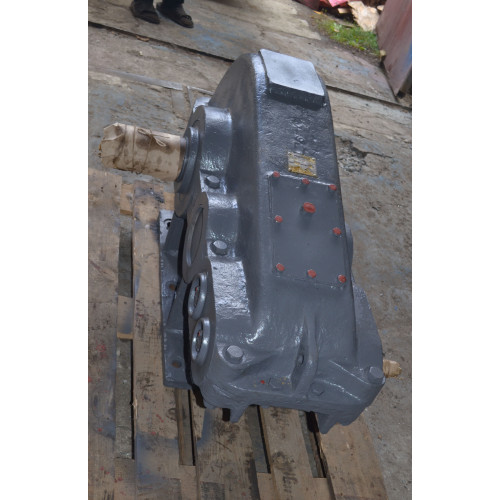

Циліндричний редуктор ЦТНД-400-63
Редуктор циліндричний ЦТНД-400-63 є пристроєм, який найчастіше застосовують у конструкціях шахтного обладнання з метою зміни параметрів числа обертів та крутного моменту приводів.
Дуже надійний та витривалий, а при правильному експлуатуванні та своєчасному обслуговуванні, ще й довговічний.
Редуктор ЦТНД-400-63 можна застосовувати у багатьох кліматичних умовах. Але не бажано використовувати його в агресивному середовищі.
У самому механізмі використано зчеплення Новікова. Має високий показник ККД. Загальна маса цього редуктора становить 911 кг.
Компанія виробник «Промпривод» пропонує Вам купити редуктор ЦТНД-400-63 за найвигіднішою ціною. Ми виготовляємо лише якісний товар, що підтверджується гарантією на 12 місяців. До кожного редуктора додається оригінальний паспорт. Зателефонувавши за вказаним на сайті номером, наші фахівці нададуть Вам кваліфіковану допомогу та допоможуть підібрати потрібний редуктор.
Наша компанія здійснює доставку по всій території України в максимально короткі терміни, будь-яким зручним для Вас способом.
Технічні характеристики редуктора ЦТНД-400-63
|
Найменування технічних характеристик
|
Типорозмір редуктора
|
|
|
ЦТНД-400
|
||
|
Передавальні числа
|
63
|
|
|
Допустиме радіально консольне навантаження на тихохідному валу, Н
|
32600
|
|
|
Номінальний момент, що крутить, на тихохідному валу, Н.м.
|
17000
|
|
|
ККД
|
0,96
|
|
|
Маса, кг
|
911
|
|
Схема габаритних і приєднувальних розмірів редуктора ЦТНД-400-63
|
Редуктор
|
Aw т
|
Aw з
|
A
|
A 1
|
B
|
H
|
H 1
|
L
|
L 1
|
L 2
|
L 3
|
L 4
|
d
|
п
|
|
ЦТНД-400
|
400
|
810
|
720
|
340
|
430
|
820
|
425
|
1385
|
860
|
170
|
307
|
455
|
33
|
8
|
Приєднувальні розміри циліндричних валів редуктора ЦТНД-400-63
|
швидкохідний вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-400
|
40
|
82
|
12
|
43
|
|
тихохідний вал
|
||||
|
Редуктор
|
d
|
l
|
b
|
t
|
|
ЦТНД-400
|
140
|
200
|
36
|
148
|
Варіанти складання редуктора ЦТНД-400-63
Схема умовних позначень редуктора ЦТНД-400-63
